目錄
一，IP資料包格式
二，ICMP協議介紹
三。ARP協議介紹
四，ARP攻擊原理
一，IP資料包格式
網路層的功能：
定義資料透過網路流動所經過的路徑
定義基於IP協議的邏輯地址
選擇資料透過網路的最佳路徑
連線不同的媒介型別
IP資料包格式(分為20位元組的固定部分，表示每個ip資料包必須包含的部分，和40位元組的可變長部分)
版本號(4bit):指IP協議版本。並且通訊雙方使用的版本必須一致，目前我們使用的是IPv4，表示為0100
首部長度( 4位) :IP資料包的包頭長度
優先順序與服務型別(8)﹔該欄位用於表示資料包的優先順序和服務型別。透過在資料包中劃分一定的優先順序，用於實現Qos（服務質量)的要求。
總長度（16）:IP資料包的總長度，最長為65535位元組，包括包頭和資料。
識別符號（16)﹔該欄位用於表示IP資料包的識別符號。當IP對上層資料進行分片時，它將給所有的分片分配一組編號，然後將這些編號放入識別符號欄位中，保證分片不會被錯誤地重組。識別符號欄位用於標誌一個數據包，以便接收節點可以重組被分片的資料包（對方發現相同編號的資料進行重組）
標誌(3):和識別符號一起傳遞，指示不可以被分片或者最後一個分片是否發出（打個標籤）
段偏移量（13):在一個分片序列中如何將各分片連線起來，按什麼順序連線起來
TTL生命週期(8):可以防止一個數據包在網路中無限迴圈的轉發下去，每經過一個路由器-1，當TTL的值為0時，該資料包將被丟棄
協議號（8):封裝的上層哪個協議，ICMP協議號：1 ；TCP:6 ；UDP : 17
首部校驗和（16）：指檢驗資料報的首部，不包括資料部分（資料報每經過一次路由器，都要重新計算一下首部校驗和，因為一些欄位生存時間，標誌，片偏移等可能發生變化）
源IP地址（32）：傳送端的IP地址
目標IP地址（32）：接收端的IP地址
可選項：上層資料打包，選項欄位根據實際情況可變長，可以和IP一起使用的選項有多個，可選項之後就是上層資料。例如：建立時間等。
識別符號，標誌，段偏移量都屬於上層資料到IP層會被分片
二，ICMP協議介紹
1.ICMP協議
ICMP是一個錯誤偵測與回饋機制，透過IP資料包封裝的，用來發送錯誤和控制資訊（傳送的資料當中可能接受到錯誤的和正確的，訪問到對端的機器）
ICMP報文型別：差錯報告報文，查詢報文
【主機透過路由傳送，透過IP資料包傳送控制資訊，目的是透過網路管理員掌握網路的連線狀態（主機透過路由器轉發到外網轉發到對方，如果到達不了，路由器給我一個反饋資訊或者是不可達）】
2.ICMP協議的封裝
ICMP協議屬於網路層協議（就是ping的過程）

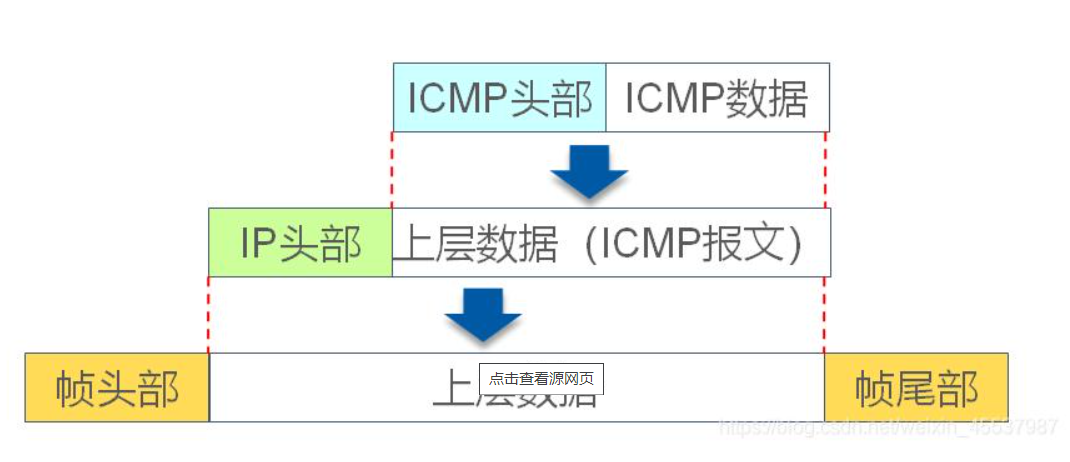

ICMP資料封裝過程：
ICMP頭部+ICMP資料；
到網路層封裝：IP頭部+上層資料（ICMP報文）；
到資料鏈路層：幀頭部（源MAC地址）+上層資料+幀尾部（目標MAC地址）
ping的命令格式：
ping [-t] IP_ADDRESS | target_name：
ping：只返回四條資料，
-t：一直ping下去；
-a：顯示對方主機名；
-l：定義ping包的位元組大小
-n：指定傳送包的個數
-S：指定源IP去ping，例：ping -S 192.168.1.25 192.168.1.168(S指定源IP)
tracert命令：tracert+IP地址，可以查詢從本機到該IP地址所在的電腦要經過的路由器及其IP地址
*無法訪問目標主機：可能是因為沒有正確配置閘道器等引數（如果沒有配置生命週期TTL，就一直迴圈）
*請求超時：在規定時間內沒有收到返回的應答訊息
三，ARP協議介紹
1.什麼是arp協議
地址解析協議，將一個已知的IP地址解析成MAC地址，透過網絡卡繫結的IP地址進行通訊；為了實現IP地址與MAC地址的查詢與轉換，引入ARP快取表，這個表包含IP地址到MAC地址的對映；當需要傳送資料時，主機會根據資料報中的目標IP地址資訊，然後在ARP快取表中進行查詢對應的MAC地址，最後透過網絡卡將資料傳送出去。
【ARP快取表包含一個壽命值（TTL，也稱作生存時間），記錄每個ARP表項（快取表中記錄的<IP地址，MAC地址>對）的生存時間，生存時間到了就會從快取表中刪除】
（RARP：將MAC地址解析為IP地址）
2.工作原理
IP地址解析為MAC地址:
pc1傳送資料給pc2，檢視自己本地快取中檢查是否有pc2的MAC地址；
如果pc1快取中沒有找到，它將詢問主機pc2的MAC地址，pc1將ARP請求幀廣播到本地網路的所有主機，幀包含pc1的IP地址和MAC地址，
本地網路上的所有主機都接受到ARP請求，並檢查是否與自己的IP地址相匹配，pc2確定ARP請求中的IP地址與自己的IP地址匹配，則將主機pc1的IP地址和MAC地址新增到本地快取中；
主機pc2將包含其MAC地址的ARP回覆訊息直接發給pc1（資料幀單播），其他主機丟棄
pc1將pc2的MAC地址儲存到快取中，傳送資料（120秒之後斷開，再想通訊，重新連線）
ARP相關命令：
windows中：arp -a:檢視ARP快取 arp -d：清除ARP快取
四，ARP攻擊原理
ARP攻擊發送的是ARP應答，但是ARP應答中的MAC地址為虛假地址，所以在其他主機想要進行通訊時，會將目的MAC地址設定成虛假MAC地址導致無法正常通訊
pc1透過閘道器訪問internet，pc2偽裝pc1的MAC地址，傳送給閘道器，pc1傳送的資料都會受到pc2的監控，pc1無法正常通訊。
A與B打電話，他首先知道B的電話號碼，這是有人告訴A，B的電話號碼是123456（不存在的號碼），於是A就把電話打到123456，這樣就無法找到B。
欺騙原理：最終結果是導致網路中斷，最終結果是使得流量透過自身達到監控或控制的目的。
總結：
1.IP資料包格式
2.什麼是ICMP協議及封裝過程
3.什麼是ARP協議及工作原理
4.ARP攻擊，欺騙原理
連結：https://www.cnblogs.com/qfzr2508/p/15615246.html
（版權歸原作者所有，侵刪）
