基本情況介紹

一、service

Kubernetes中一個應用服務會有一個或多個例項，每個例項（Pod）的IP地址由網路外掛動態隨機分配（Pod重啟後IP地址會改變）。為遮蔽這些後端例項的動態變化和對多例項的負載均衡，引入了 Service這個資源物件。

type 型別

根據建立 Service 的 type 型別不同，主要分為幾下幾種：
ClusterIP：透過為 Kubernetes 的 Service 分配一個叢集內部可訪問的固定虛擬IP（Cluster IP），實現叢集內的訪問；

NodePort：將 service 的 port 對映到叢集內每個節點的相同一個埠，實現透過 nodeIP:nodePort 從叢集外訪問服務；

LoadBalance：向所使用的公有云申請一個負載均衡器(負載均衡器後端對映到各節點的 nodePort)，實現從叢集外透過 LB 訪問服務；

Port

Service 中主要涉及三種 Port：
port 表示 service 暴露在 clusterIP 上的埠，clusterIP:Port 是提供給叢集內部訪問 kubernetes 服務的入口；

NodePort：提供給從叢集外部訪問 kubernetes 服務的入口；

TargetPort：容器port，targetPort 是 pod 上的埠，從 port 和 nodePort 上到來的資料最終經過 kube-proxy 流入到後端 pod 的 targetPort 上進入容器。
port 和 nodePort 都是 service 的埠，前者暴露給從叢集內訪問服務，後者暴露給從叢集外訪問服務。從這兩個埠到來的資料都需要經過反向代理 kube-proxy 流入後端具體 pod 的 targetPort，從而進入到 pod 上的容器內。

IP

使用 Service 服務會涉及到幾種 IP：
Cluster IP：虛擬地址，由 kube-proxy 使用 iptables 規則重新定向到其本地埠，再均衡到後端Pod。當 kube-proxy 發現一個新的 service 後，它會在本地節點開啟一個任意埠，建立相應的iptables 規則，重定向服務的 clusterIP 和 port 到這個新建的埠，開始接受到達這個服務的連線。

Pod IP：每個 Pod 啟動時，會自動建立一個映象為 gcr.io/google_containers/pause 的容器，Pod內部其他容器的網路模式使用container模式，指定為 pause 容器的ID（network_mode: “container:pause 容器ID”），使得 Pod 內所有容器共享 pause 容器的網路，與外部的通訊經由此容器代理，pause容器的 IP 也可以稱為Pod IP。

Node IP：將服務作為一個應用程式內部的層次，使的服務可以從叢集外部訪問，指定 service 的spec.type=NodePort，透過 nodeip：nodeport 從叢集外訪問服務。

工作方式

定義服務的時候透過 selector 指定服務對應的 pods，根據 pods 的地址創建出 endpoints 作為服務後端；Endpoints Controller 會 watch Service 以及 pod 的變化，維護對應的 Endpoint 資訊。kube-proxy根據 Service 和 Endpoint 來維護本地的路由規則。當 Endpoint 發生變化，即 Service 以及關聯的pod發生變化，kube-proxy 都會在每個節點上更新 iptables，實現一層負載均衡。

MetalLB 基本介紹

官方文件地址：https://metallb.universe.tf/
該專案釋出於 2017 年底，當前處於 Beta 階段。
MetalLB完全支援的網路外掛Canal、Cilium、Flannel、Kube-ovn等。如果kube-proxy執行在IPVS模式先，需要設定strictARP: true（後面會詳細闡述）
Kubernetes不提供網路負載均衡器的實現（LoadBalancer型別的服務）用於裸機叢集。Kubernetes附帶的Network LB的實現都是呼叫各種IaaS平臺（GCP，AWS，Azure等）的粘合程式碼。如果您未在受支援的IaaS平臺（GCP，AWS，Azure等）上執行，則LoadBalancers在建立時將無限期保持“待處理”狀態。
裸機叢集運營商只剩下兩個較小的工具，即“ NodePort”和“ externalIPs”服務，可將使用者流量引入其叢集。這兩個選項在生產用途上都有很大的缺點，這使裸金屬叢集成為Kubernetes生態系統中的二等公民。
MetalLB旨在透過提供與標準網路裝置整合的Network LB實現來解決這種不平衡問題，從而使裸機群集上的外部服務也儘可能“正常執行”。
簡單來說：在裸機叢集上(不是公有云廠商的主機，比如阿里雲，騰訊雲)部署k8s後，外部網路訪問集群裡的服務，透過ingress-nginx的形式，但是這個ingress-nginx的服務service埠型別對外暴露只能使用“ NodePort”和“ externalIPs”服務，不能使用LoadBalancer的，使用MetalLB則可以解決這個問題，使ingress-nginx的service埠型別對外暴露使用LoadBalancer的形式(不用使用雲廠商提供的負載均衡器)
MetalLB是 Kubernetes 叢集中關於LoadBalancer的一個具體實現，主要用於暴露k8s叢集的服務到叢集外部訪問。由兩個共同提供此服務的工作負載（workload）：地址分配和外部公告；對應的就是在 k8s中部署的 controller 和 speaker。
Metallb 會在 Kubernetes 內執行，監控服務物件的變化，一旦察覺有新的 LoadBalancer 服務執行，並且沒有可申請的負載均衡器之後，就會完成兩部分的工作：
1.地址分配，使用者需要在配置中提供一個地址池，Metallb 將會在其中選取地址分配給服務。

2.地址廣播，根據不同配置，Metallb 會以二層（ARP/NDP）或者 BGP 的方式進行地址的廣播。

地址分配（address allocation）

需要給 MetalLB 分配一段 IP，接著它會根據 service 中的相關配置來給LoadBalancer的服務分配IP，LoadBalancer的IP可以手動指定，也可以讓MetalLB自動分配；同時還可以在 MetalLB 的configmap中配置多個 IP 段，並且單獨設定每個 IP 段是否開啟自動分配。
地址分配（address allocation）主要就是由作為 deployment 部署的 controller 來實現，它負責監聽叢集中的 service 狀態並且分配 IP。

外部公告（external announcement）

外部公告的主要功能就是要把服務型別為LoadBalancer的服務的IP公佈到網路中去，確保客戶端能夠正常訪問到這個 IP 。MetalLB 對此的實現方式主要有三種：ARP/NDP和BGP；其中 ARP/NDP 分別對應IPv4/IPv6 協議的 Layer2 模式，BGP路由協議則是對應 BGP 模式。
外部公告主要就是由作為daemonset部署的speaker來實現，它負責在網路中釋出 ARP/NDP 報文或者是和 BGP 路由器建立連線併發布 BGP 報文。

工作原理

Metallb 包含兩個元件，Controller 和 Speaker，Controller 為 Deployment 部署方式，而 Speaker 則採用 Daemonset 方式部署到叢集內部各個Node節點。
具體的工作原理如下圖所示，Controller 負責監聽 Service 變化，當 Service 配置為 LoadBalancer 模式時，從 IP 池分配給到相應的 IP 地址並對該 IP 的生命週期進行管理。Speaker 則會依據選擇的協議進行相應的廣播或應答，實現 IP 地址的通訊響應。當業務流量透過 TCP/UDP 協議到達指定的 Node 時，由Node 上面執行的 Kube-Proxy 元件對流量進行處理，並分發到對應服務的 Pod 上面。

安裝

安裝之前的準備檢查工作

如果您在IPVS模式下使用kube-proxy，則從Kubernetes v1.14.2開始，您必須啟用嚴格的ARP模式。請注意，如果您將kube-router用作服務代理，則不需要此設定，因為預設情況下它啟用了嚴格的arp。
您可以透過在當前叢集中編輯kube-proxy配置來實現：
# kubectl edit configmap -n kube-system kube-proxy

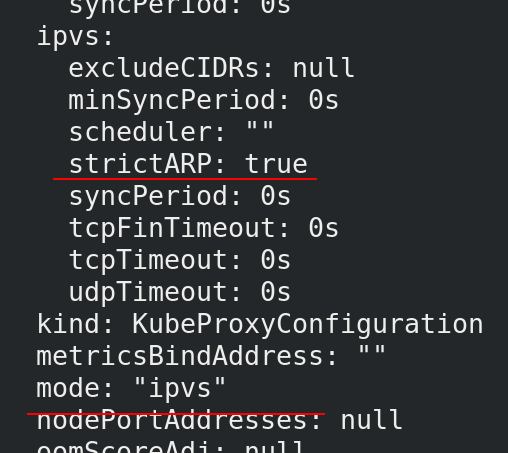

並修改如下圖內容
apiVersion:kubeproxy.config.k8s.io/v1alpha1
kind:KubeProxyConfiguration
mode:"ipvs"# 這個在安裝時預設選擇了ipvs
ipvs:
strictARP:true# 修改這個
更新kube-proxy pod

# kubectl

get

pod

-

n kube

-

system

|

grep kube

-

proxy

|

awk '{system(

"kubectl delete pod "$1" -n kube-system"

)}'

另外一種修改生效方式：
# see what changes would be made, returns nonzero returncode if different

kubectl get configmap kube-proxy -n kube-

system

-o yaml | \

sed -e

"s/strictARP: false/strictARP: true/"

| \

kubectl diff -f - -n kube-

system

# actually apply the changes, returns nonzero returncode on errors only

kubectl get configmap kube-proxy -n kube-

system

-o yaml | \

sed -e

"s/strictARP: false/strictARP: true/"

| \

kubectl apply -f - -n kube-

system

安裝

# mkdir

metallb &&

cdcd

metallb/

#

wget https://github.com/metallb/metallb/blob/main/config/manifests/metallb-native.yaml

#

vim metallb-native.yaml

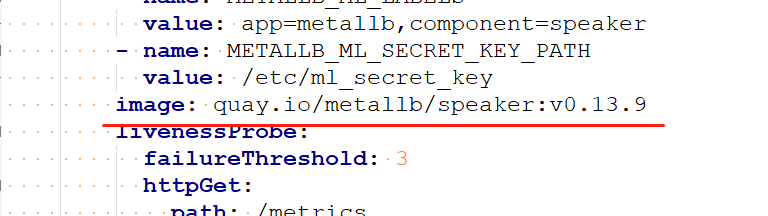

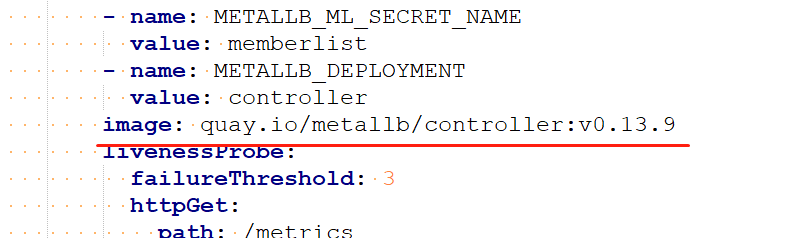

#檢視裡面需要的映象

提前將映象下載好，上傳至私有倉庫 (quay.io是Red Hat運營的映象庫，雖然沒有被牆，但下載還是比較慢。可以從這個裡面找到使用映象的最新版本，然後再使用自己的github代理拉取，推送到自己的dockerhub倉庫裡)

(下載quay.io的映象，可以參考這個文章：https://www.cnblogs.com/hahaha111122222/p/17097890.html)
使用私庫裡的映象，需要修改metallb-native.yaml檔案中使用的映象名
Metallb 安裝，會生成自己的名稱空間以及 RBAC 配置。

# kubectl apply

-

f metallb

-

native.yaml

# kubectl

-

n metallb

-systemgetall

建立金鑰，否則會出現報錯

===

》 這一步沒看懂要幹啥，可以暫不操作的

# kubectl

create

secret generic

-

n metallb

-system

memberlist

--from-literal=secretkey="$(openssl rand -base64 128)"

# kubectl

-

n metallb

-systemget

secrets

配置

接下來我們要生成一個 Configmap 檔案，為 Metallb 設定網址範圍以及協議相關的選擇和配置，這裡以一個簡單的二層配置為例：
# vim config.yml
apiVersion:v1
kind:ConfigMap
metadata:
namespace:metallb-system
name:config
data:
config:

|

address-pools:

- name: default

protocol: layer2

addresses:

- 172.25.1.100-172.25.1.200


# kubectl apply -f config.yml

注意：這裡的 IP 地址範圍需要跟叢集實際情況相對應。(跟叢集主機節點的私網IP對應，可以理解成同網段尚未使用的IP所在網段範圍)
注意: 新版本使用的配置檔案內容有變化，網址：https://metallb.universe.tf/configuration/_advanced_l2_configuration/

測試

我們建立一個svc進行測試
# vim nginx.yaml
apiVersion:v1
kind:Service
metadata:
name:nginx-svc
spec:
selector:
app:nginx
ports:
-protocol:TCP
port:80
targetPort:80
#externalIPs:
#- 172.25.2.100
#clusterIP: None
#type: NodePort
type:LoadBalancer#指定一個 LoadBalancer 型別的 Service
---
apiVersion:apps/v1
kind:Deployment
metadata:
name:demo
spec:
replicas:3
selector:
matchLabels:
app:nginx
template:
metadata:
labels:
app:nginx
spec:
containers:
-name:nginx
image:myapp:v1

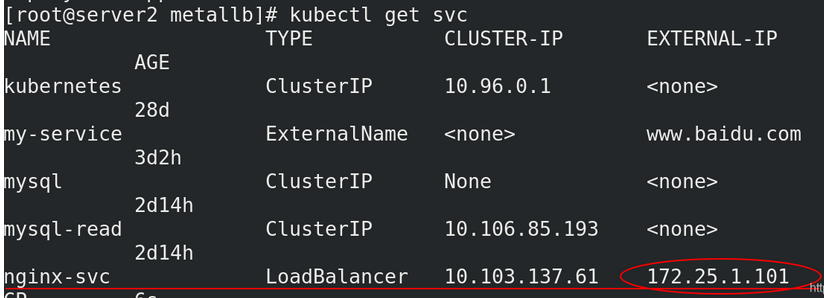

可以看到我們部署的nginx-svc已經分配到了一個地址池中的ip

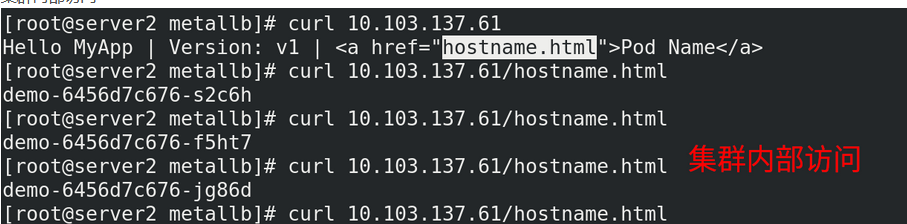

叢集內部訪問

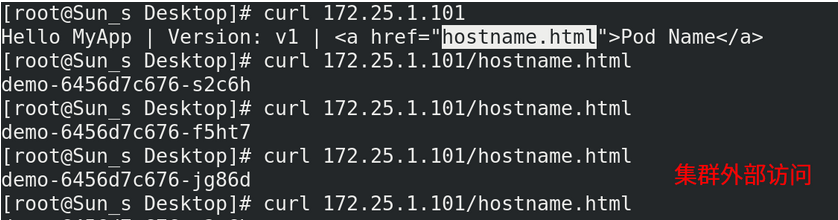

叢集外部訪問

metallb跟ingress結合起來使用

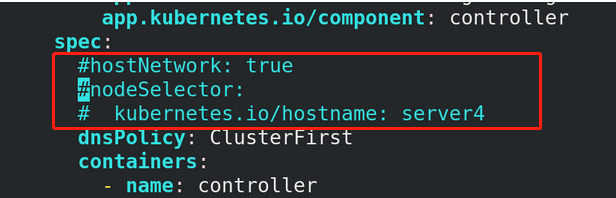

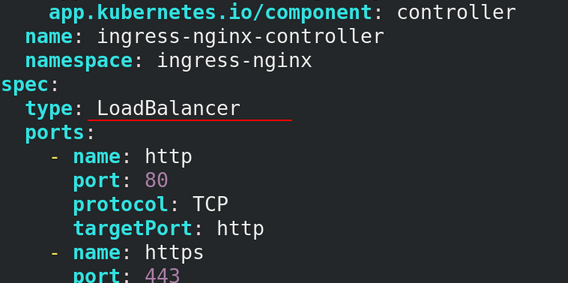

對於ingress的yaml檔案，可以複製過來進行修改，需要修改網路模式

去除之前做的節點繫結，不監聽主機的埠

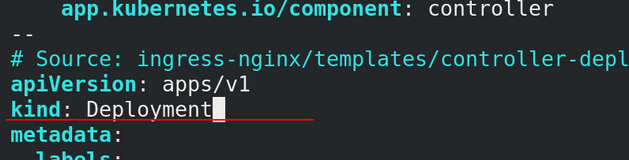

從DeamonSet 型別修改成 Deployment型別

生效並檢視

# kubectl apply -f deploy.yaml
# kubectl -n ingress-nginx get all

此時訪問路徑為：user -> vip(metallb) -> ingress-nginx -> svc -> pod
示例
# cat nginx-svc.yml
apiVersion:v1
kind:Service
metadata:
name:nginx-svc
spec:
selector:
app:nginx
ports:
-protocol:TCP
port:80
targetPort:80
type:LoadBalancer
---
apiVersion:apps/v1
kind:Deployment
metadata:
name:deployment
spec:
replicas:3
selector:
matchLabels:
app:nginx
template:
metadata:
labels:
app:nginx
spec:
containers:
-name:nginx
image:myapp:v1

# cat ingress-demo.yml
apiVersion:networking.k8s.io/v1beta1
kind:Ingress
metadata:
name:nginx-test
spec:
# tls:
# - hosts:
# - www1.westos.org
# secretName: tls-secret
rules:
-host:www1.westos.org
http:
paths:
-path:/
backend:
serviceName:nginx-svc
servicePort:80

# kubectl apply -f nginx-svc.yml
# kubectl apply -f ingress-demo.yml

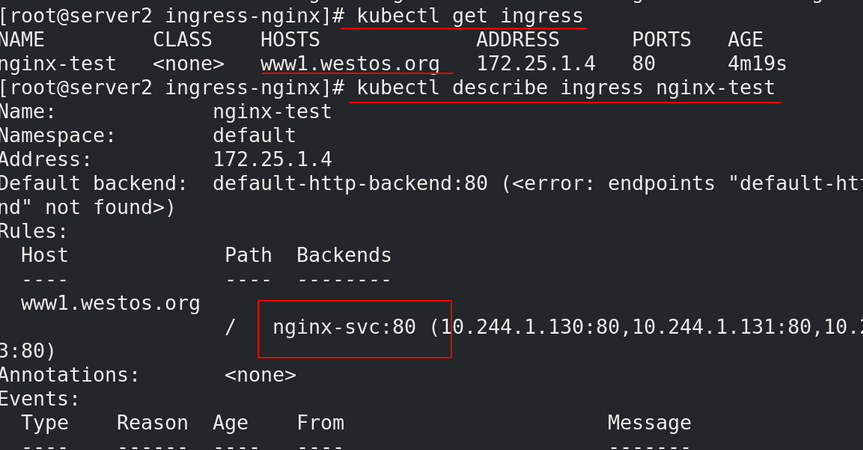

# kubectl get ingress
# kubectl describe ingress nginx-test
# kubectl get svc nginx-svc

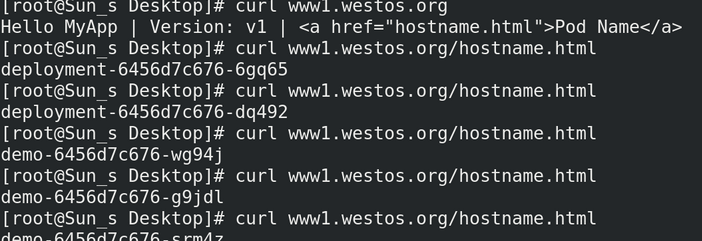

這裡需要給這個ip做好地址解析，然後在外部訪問域名檢視效果。

calico網路外掛

calico簡介：

flannel實現的是網路通訊，calico的特性是在pod之間的隔離。

透過BGP路由，但大規模端點的拓撲計算和收斂往往需要一定的時間和計算資源。純三層的轉發，中間沒有任何的NAT和overlay，轉發效率最好。

Calico 僅依賴三層路由可達。Calico 較少的依賴性使它能適配所有 VM、Container、白盒或者混合環境場景。

calico網路架構

Felix：監聽ECTD中心的儲存獲取事件，使用者建立pod後，Felix負責將其網絡卡、IP、MAC都設定好，然後在核心的路由表裡面寫一條，註明這個IP應該到這張網絡卡。同樣如果使用者制定了隔離策略，Felix同樣會將該策略建立到ACL中，以實現隔離。
BIRD：一個標準的路由程式，它會從核心裡面獲取哪一些IP的路由發生了變化，然後透過標準BGP的路由協議擴散到整個其他的宿主機上，讓外界都知道這個IP在這裡，路由的時候到這裡來。
IPIP工作模式：適用於互相訪問的pod不在同一個網段中，跨網段訪問的場景。
BGP工作模式：適用於互相訪問的pod在同一個網段，適用於大型網路。
連結：https://www.cnblogs.com/hahaha111122222/p/17222696.html
（版權歸原作者所有，侵刪）
