作者 | 孫曉李鋒

1 相關概念

1.1 MindIE 服務化監控指標查詢介面

在 MindIE 服務化執行過程中，為了及時掌握服務的執行狀態、效能表現以及發現潛在問題，提供了服務監控指標查詢介面（普羅 (Prometheus) 格式）。該介面能夠幫助開發者和運維人員獲取豐富的服務監控指標資料，為最佳化服務配置、保障服務質量提供有力支援。

本文將介紹如何使用 Prometheus 與 Grafana 來實現 MindIE 服務視覺化監控功能。

當前介面支援以下指標監控，詳情可以參考：服務監控指標查詢介面（普羅格式）

https://www.hiascend.com/document/detail/zh/mindie/100/mindieservice/servicedev/mindie_service0103.html

名稱	描述
請求相關指標
request_received_total	服務端接收到的推理請求總數。透過該指標可瞭解服務的訪問熱度。
request_success_total	推理成功的請求個數，用於衡量服務的推理成功率。
request_failed_total	推理失敗的請求個數，結合成功請求數可計算失敗率，評估服務的穩定性。
num_requests_running	當前正在執行的請求個數，反映服務當前的負載情況。
num_requests_waiting	當前等待處理的請求個數，可用於判斷服務的處理能力是否滿足需求。
num_requests_swapped	當前被交換到 CPU 上的請求個數，幫助瞭解資源排程情況。
num_preemptions_total	累計觸發請求搶佔的次數，用於分析服務資源競爭和排程策略的合理性。
Token 相關指標
prompt_tokens_total	處理的所有請求的輸入 prompt token 總數，反映輸入資料量。
generation_tokens_total	推理後生成的 token 總數，體現服務的輸出量。
avg_prompt_throughput_toks_per_s	平均 Prefill 吞吐量，衡量輸入階段的處理速度。
avg_generation_throughput_toks_per_s	平均 token 吞吐量，反映整體的推理生成速度。
request_prompt_tokens	請求輸入的 token 數量，用於分析單個請求的輸入規模。
request_generation_tokens	請求輸出的 token 數量，幫助瞭解單個請求的輸出規模。
效能和資源指標
failed_request_perc	推理失敗的請求率，直觀反映服務的可靠性。
npu_cache_usage_perc	KV Cache 的 NPU 視訊記憶體利用率，監控 NPU 資源使用情況。
cpu_cache_usage_perc	KV Cache 的 CPU 利用率，掌握 CPU 資源使用狀況。
npu_prefix_cache_hit_rate	NPU 卡上 prefix cache 的命中率，評估快取的使用效率。
時延指標
time_to_first_token_seconds	首 token 時延，衡量請求推理生成首個 token 的速度，對即時性要求較高的場景至關重要。
time_per_output_token_seconds	token 生成時延，反映連續生成 token 之間的時間間隔，影響服務的響應流暢度。
e2e_request_latency_seconds	端到端時延，代表請求從接收到執行完成的總耗時，綜合體現服務的整體效能。

1.2 Prometheus 是什麼

Prometheus 是一個開源的系統監控和報警工具包，最初由 SoundCloud 開發，現在是 Cloud Native Computing Foundation（CNCF）的一部分。Prometheus 以其強大的資料收集和查詢能力、易於擴充套件和高可用性在行業內得到了廣泛應用。以下是 Prometheus 的核心概念：

時間序列資料庫：Prometheus 主要用於儲存時間序列資料，即帶有時間戳的指標資料。每個時間序列由一個指標名和一組標籤（key-value 對）標識。
多維資料模型：Prometheus 的資料模型基於指標名稱和標籤，可以靈活地對監控資料進行分類和過濾，從而實現複雜的查詢和分析。
PromQL：Prometheus 查詢語言（PromQL）用於即時查詢和分析儲存在 Prometheus 中的資料。它支援豐富的運算子和函式，能夠滿足多種監控和報警需求.

1.3 Grafana 是什麼

Grafana 是一個開源的視覺化和監控平臺，廣泛應用於資料分析、監控和報警。它支援多種資料來源，提供豐富的視覺化工具，使使用者能夠建立互動式的儀表盤。以下是 Grafana 的核心功能：

資料視覺化：Grafana 提供了多種圖表型別，包括折線圖、柱狀圖、餅圖、熱圖等，使用者可以透過拖拽的方式輕鬆建立和自定義儀表盤。
支援多種資料來源：Grafana 支援從多種資料來源獲取資料，包括 Prometheus、InfluxDB、Graphite、Elasticsearch、MySQL、PostgreSQL 等。
靈活的查詢和過濾：透過整合的資料來源查詢語言，Grafana 允許使用者靈活地對資料進行過濾、聚合和轉換。每種資料來源都有專門的查詢編輯器，幫助使用者編寫查詢語句。
報警和通知：Grafana 提供強大的報警功能，允許使用者基於查詢結果設定報警規則。當條件滿足時，可以透過郵件、Slack、PagerDuty 等多種渠道傳送通知。
使用者管理和許可權控制：Grafana 提供詳細的使用者管理和許可權控制功能，支援使用者、團隊和組織的管理。使用者可以根據需要設定不同的訪問許可權，保護敏感資料。

2 實踐記錄

2.1 Prometheus 安裝

Prometheus 安裝方法參考：

https://prometheus.cloudnative.io/di-san-zhang-prometheus/di-2-jie-an-zhuang/installation

為方便起見，本次實踐筆者採用預編譯二進位制檔案安裝方法，在 Windows PC 上安裝。

安裝地址：https://prometheus.io/download/

2.2 Grafana 安裝

Grafana 同樣支援在不同作業系統安裝，詳見教程 https://grafana.com/docs/grafana/latest/setup-grafana/installation/

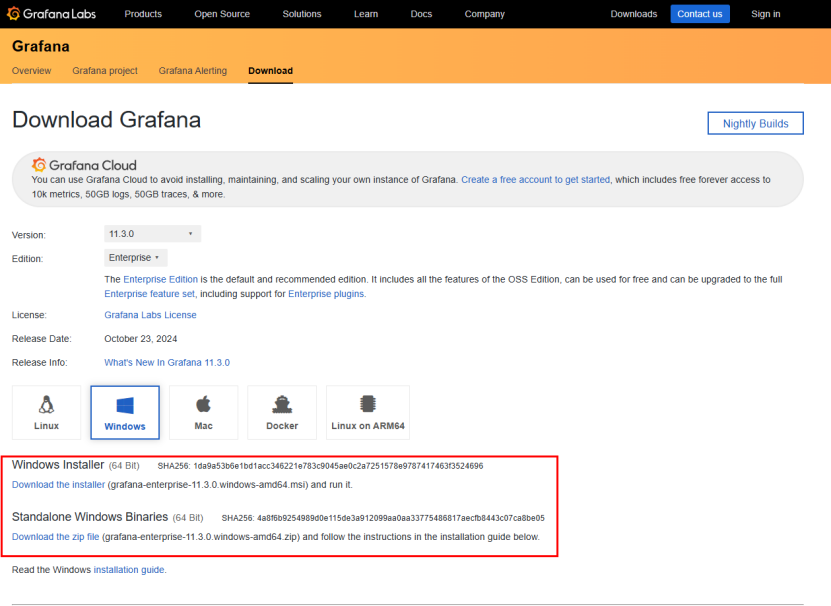

本次實踐選擇在 Windows 安裝，安裝地址 https://grafana.com/grafana/download?platform=windows

2.3 MindIE Service 服務部署啟動

需在伺服器啟動 MindIE-Service 服務，服務啟動教程不做贅述。

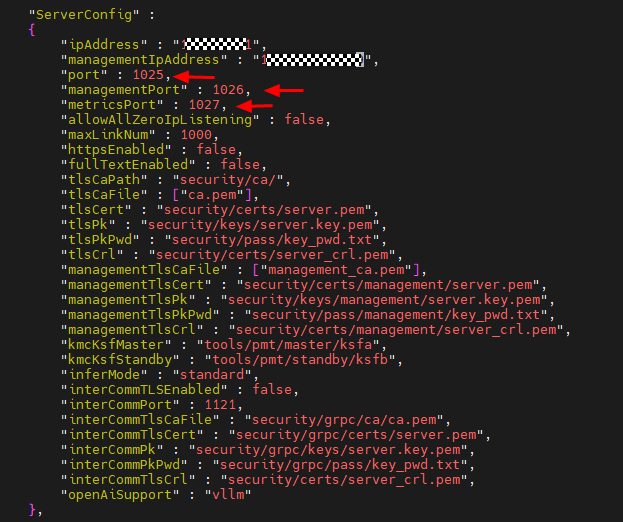

由於 MindIE 服務和 Prometheus+Grafana 在不同主機啟動，因此注意配置 config.json 檔案。修改 ipAddress 和 managementIpAddress 為伺服器 IP，保證 Prometheus+Grafana 服務可訪問該 IP 地址。同時需要注意埠設定。

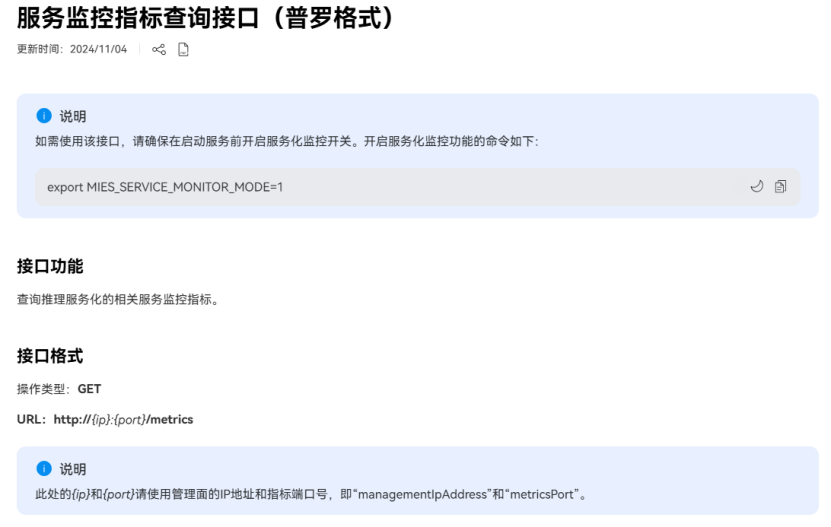

另外，需要確保啟動服務前開啟服務化監控開關，開啟服務化監控功能的命令如下：

exportMIES_SERVICE_MONITOR_MODE=1

參考：https://www.hiascend.com/document/detail/zh/mindie/10RC3/mindieservice/servicedev/mindie_service0251.html

嘗試使用 curl 命令驗證 metricsPort 輸出正常：curl http://{ip}:{port}/metrics

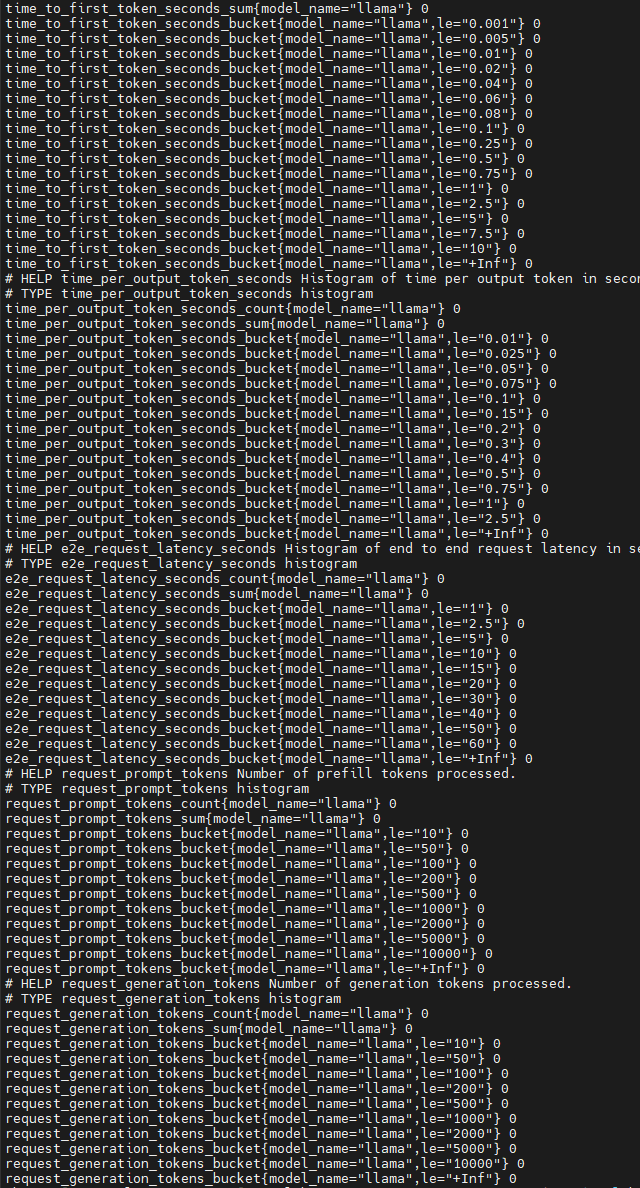

發現能返回普羅格式 metric 輸出

2.4 啟動 Prometheus 和 Grafana

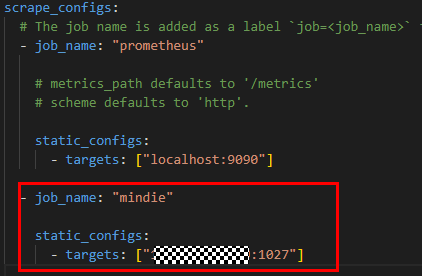

Step1 修改 prometheus 安裝目錄下的 promethues.yml 檔案，新增 MindIE 服務的 IP 和 metricsport

點選 Prometheus 安裝目錄下的 promethrus.exe 和 Grafana 安裝目錄下的 bin/grafana-server.exe 啟動 Prometheus 和 Grafana

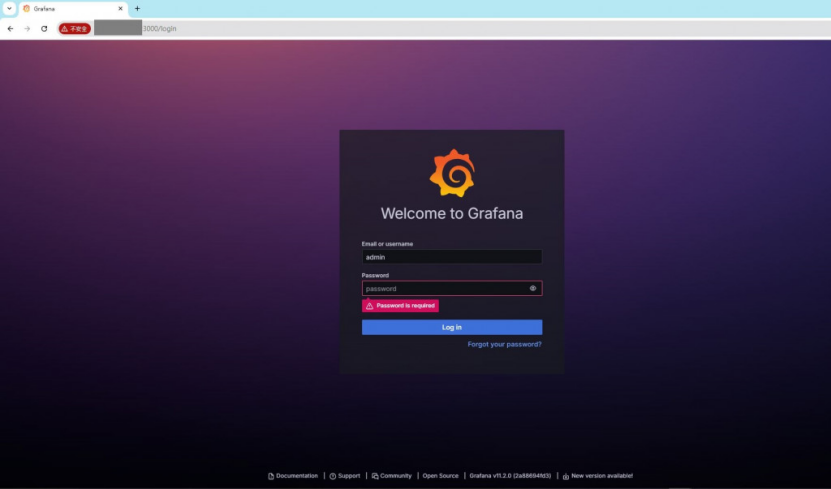

Step2 開啟 Grafana http://localhost:3000 ，預設賬號密碼是 admin@admin，第一次登入會需要修改密碼。

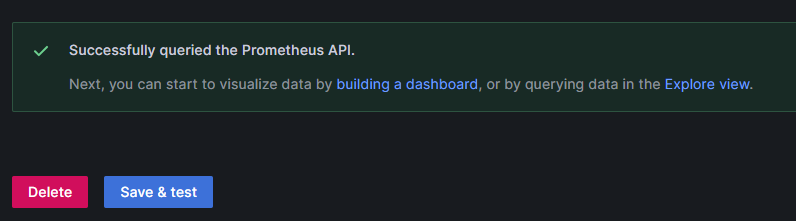

Step3 點選 Connection > Data sources > Add new data source，選擇 prometheus，之後把 prometheus 的 URL http://localhost:9090 / 填上去，點選最下面 Save & test。

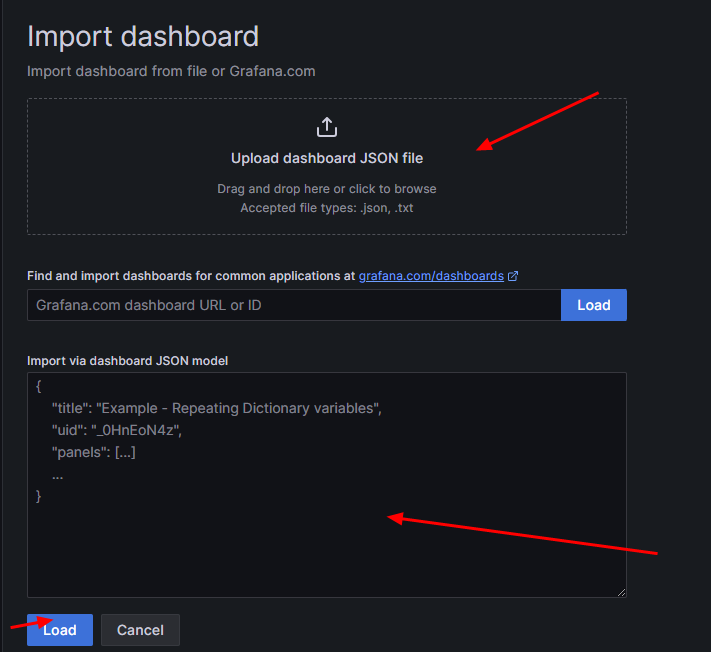

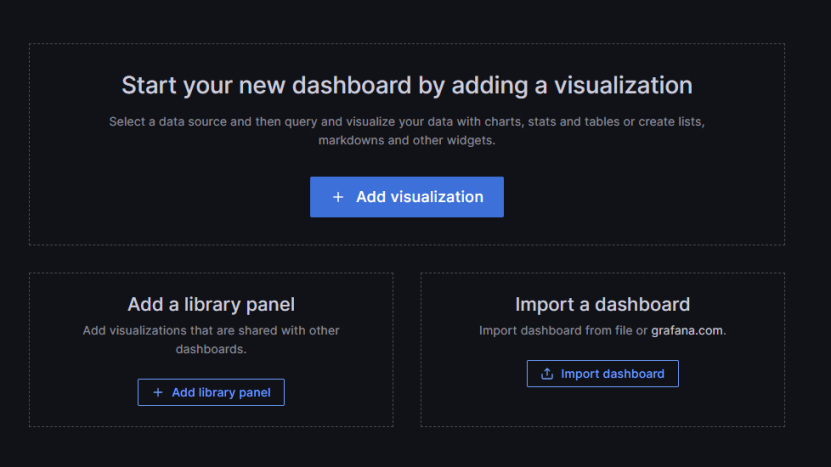

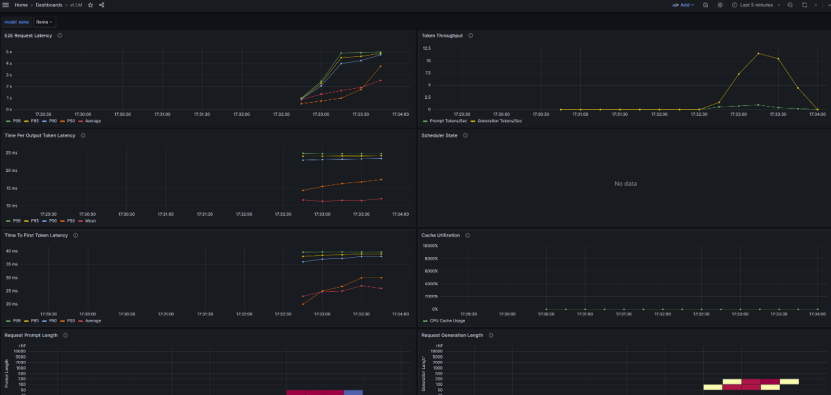

Step4之後可以在 Grafana 頁面建立 dashboard，在 Home-Dashboards-New dashboard 建立 dashboard， Dashboard 手動構建較麻煩，可以參考一些 Grafana 教程 https://imageslr.com/2024/grafana.html
