PPT繪圖二維和三維結合會大大提升繪圖效率。

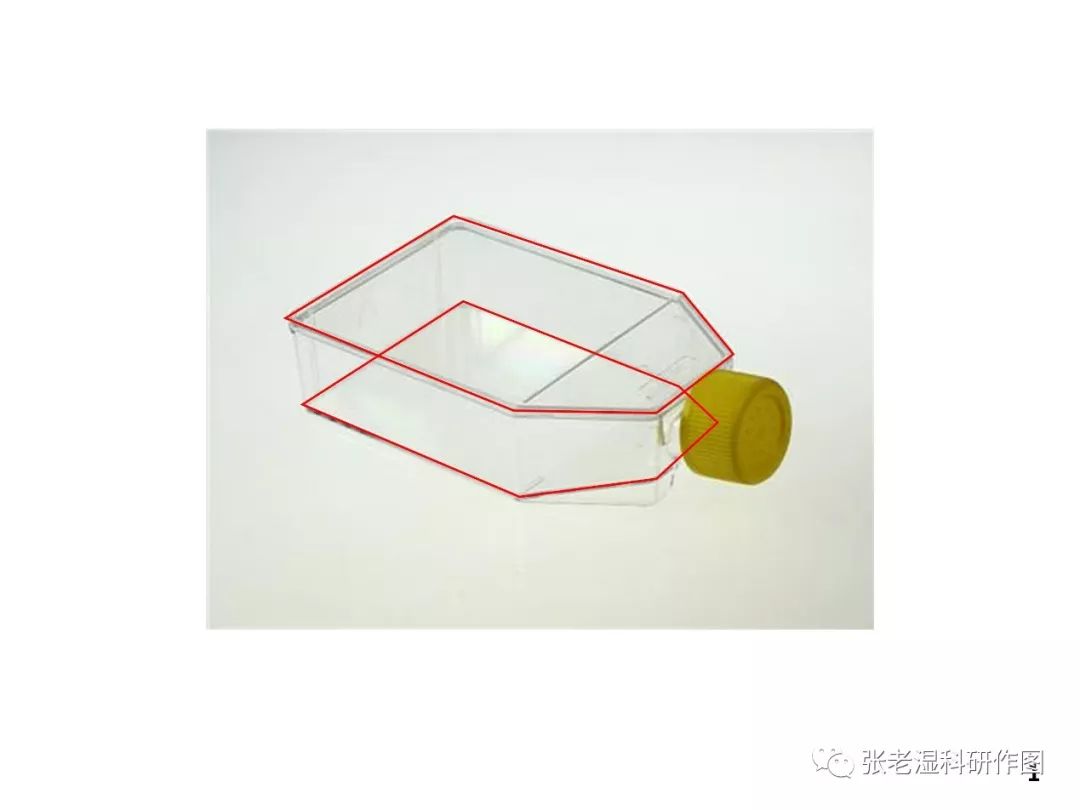

1、找張角度合適的細胞培養瓶的照片,把瓶體上下兩個面用曲線工具描下來——其實大多數時候圖形就是這麼來的,因為我們不是科班出身,純粹靠手動去畫會很困難,描摹大法才是真愛;我們人像都能描摹,這種簡單圖形應該更不在話下(番外1:PPT手繪漫畫個性頭像~)

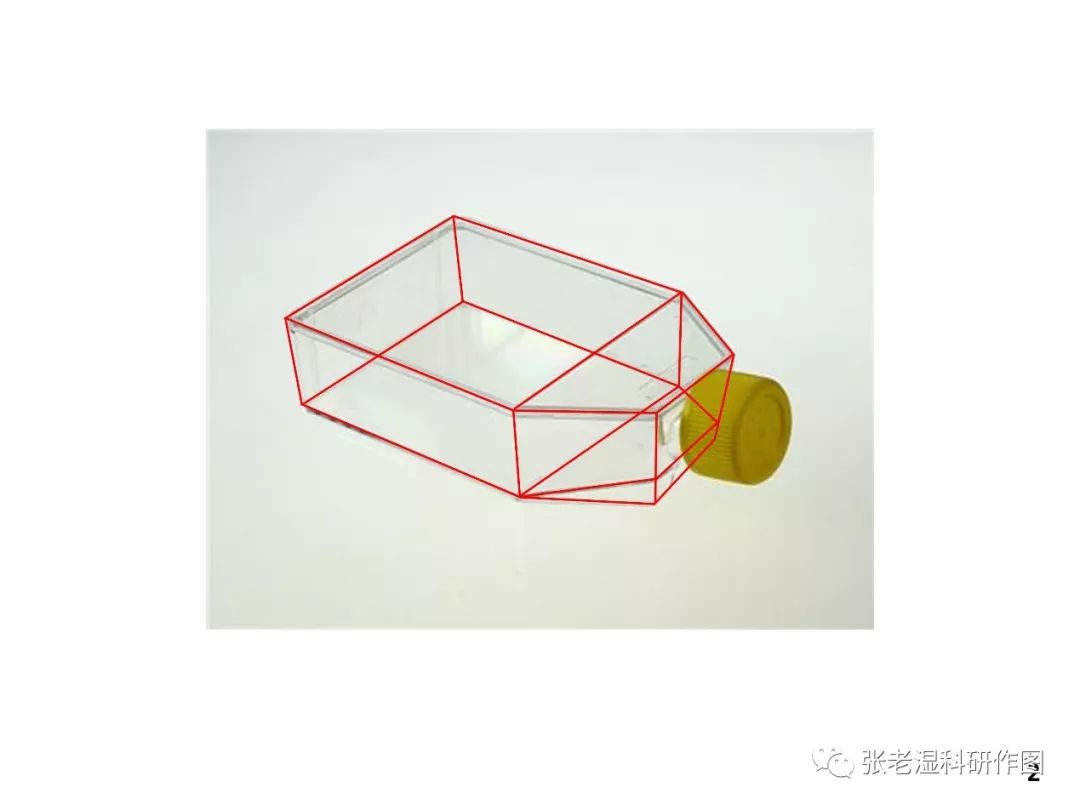

2、其餘地方用線條連線,簡簡單單就好;

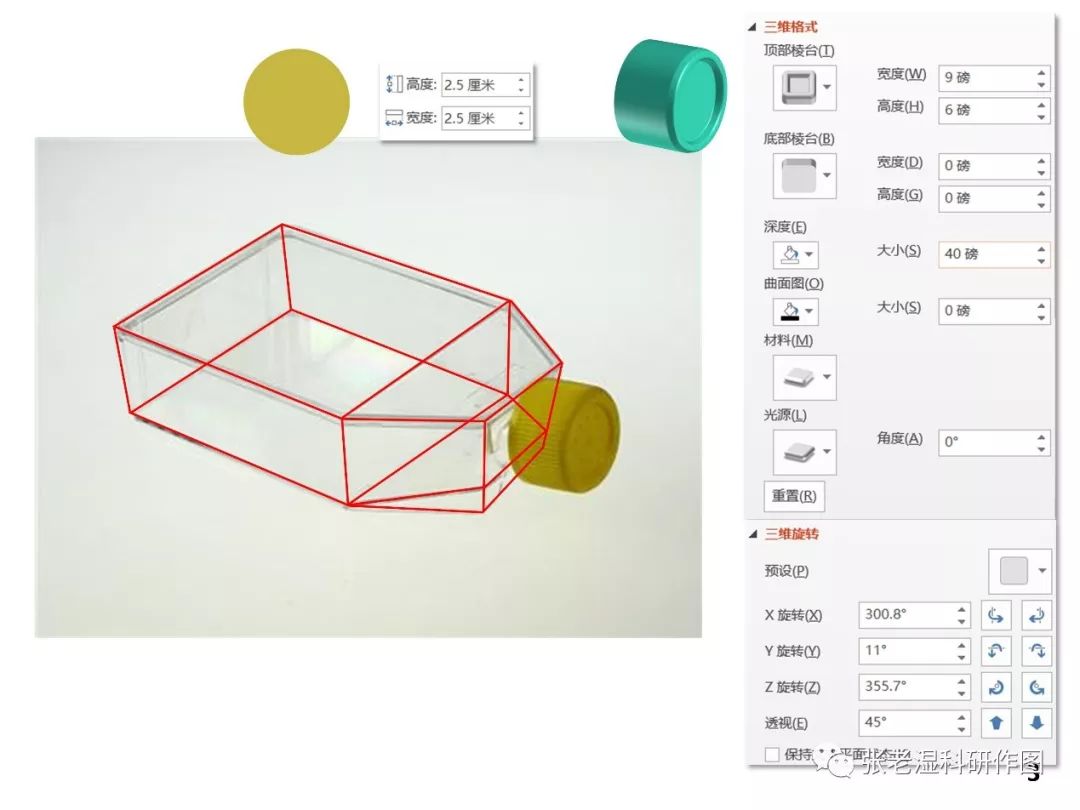

3、畫一個2.5釐米直徑的圓形,按照下圖設定三維引數,頂部稜臺選擇斜面;不喜歡黃色瓶蓋,把圓形的填充顏色換成青色;

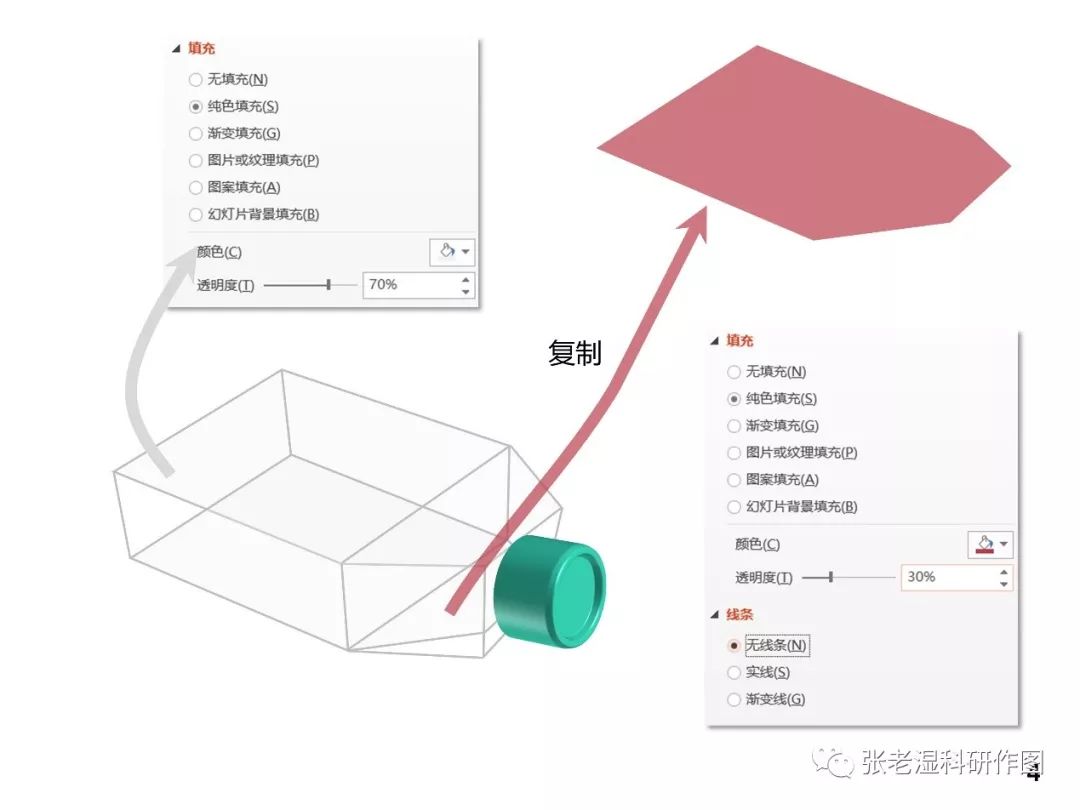

4、把圖片移走,將所有線條改成灰色(色板第一列灰色的第3個)、1.5磅;上下兩個面填充70%的灰色(第一個);將底面複製一次,填充紅色,30%不透明度;

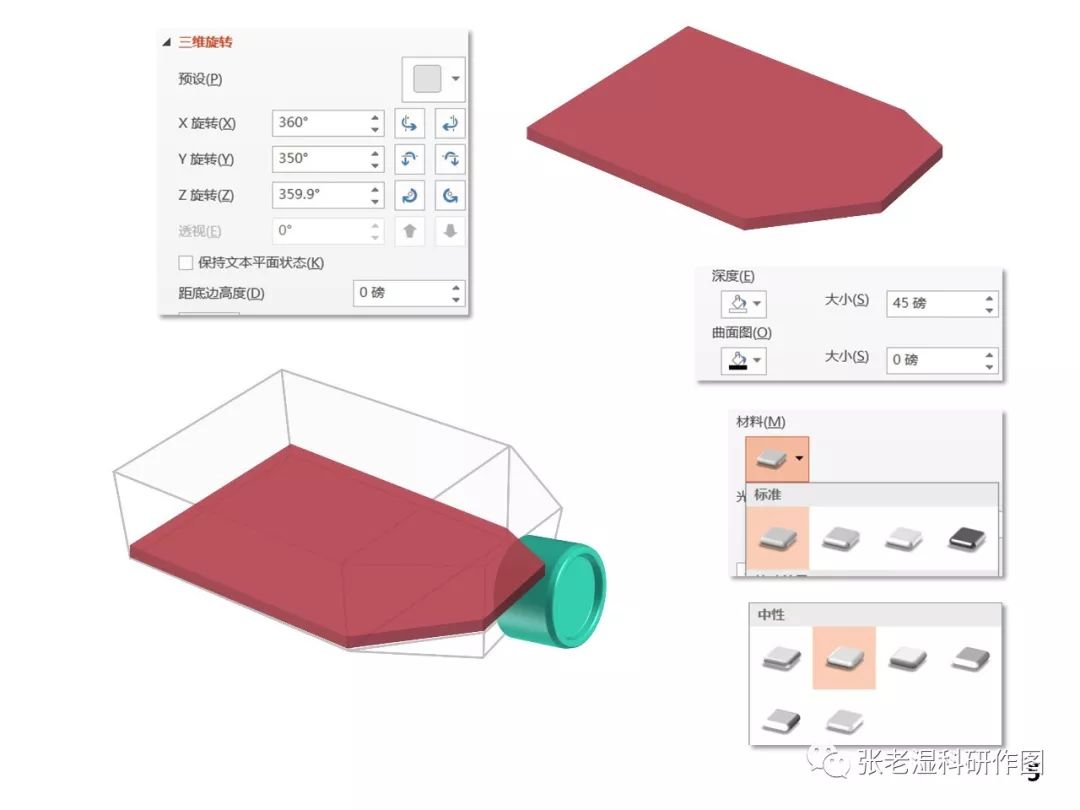

5、將複製出來的底面設定三維引數如下圖所示,移動到合適的位置,表示溶液;

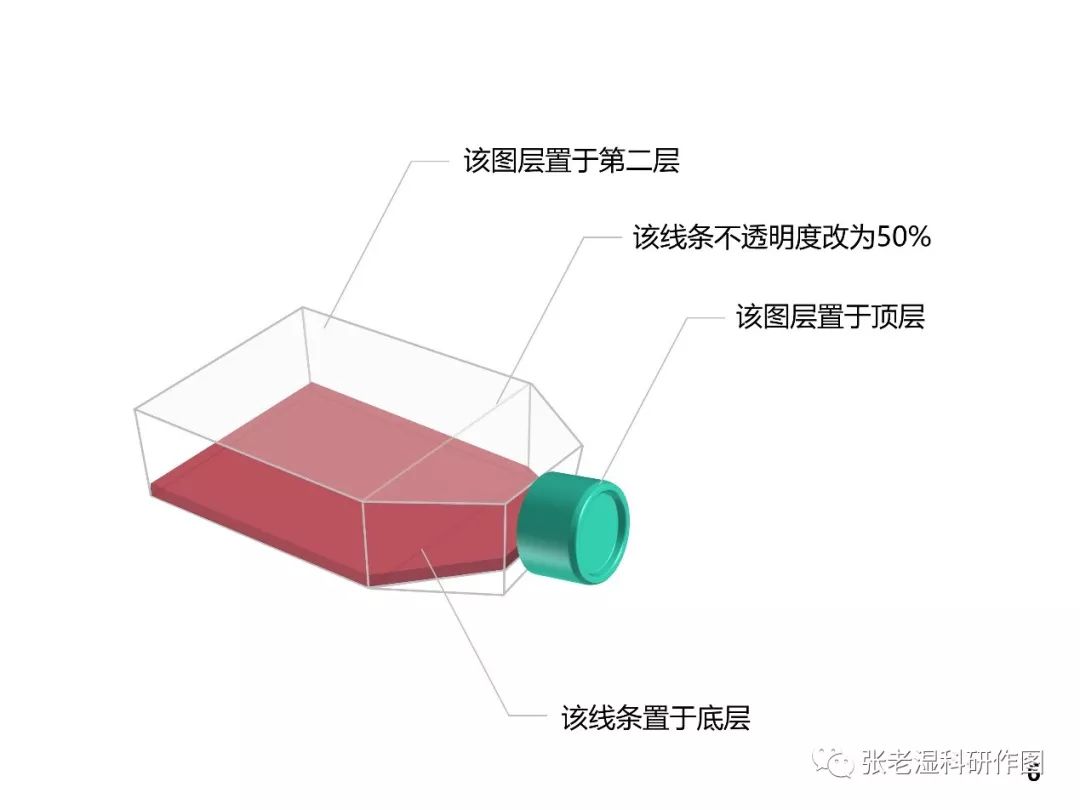

6、調整圖層順序(Alt+F10調出圖層窗格)和線條不透明度;

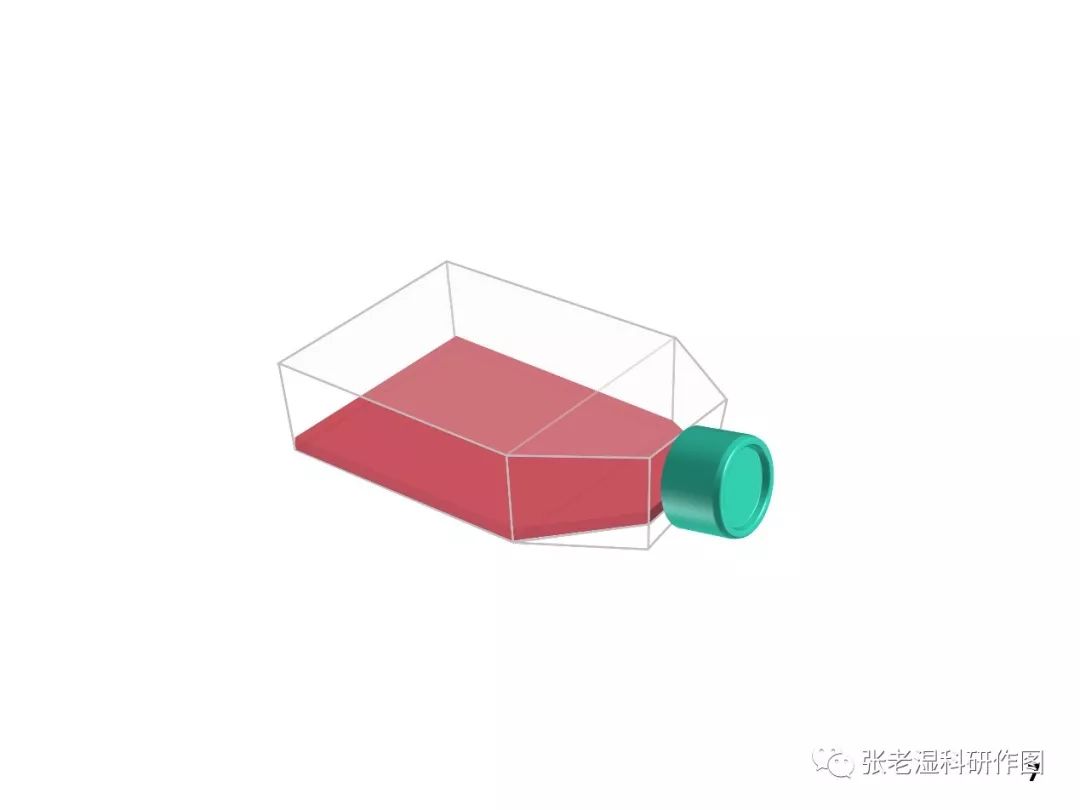

7、稍微最佳化下顏色,最終效果圖如下;側邊也可以描一個面填充灰色,但是影響紅色顯示,也可以不描。
