今天我們拆解欣賞蘋果最新發布的M4 Mac mini。
蘋果新款M4 Mac mini日前已經正式發售，補貼後3500元左右的起售價，以及非常小巧的機身+強悍效能，開售即售罄。
第一感覺是，太小了，這麼強的一臺電腦，居然跟電視盒子一般大小，也不用說什麼具體尺寸數字了，一圖足以表達。

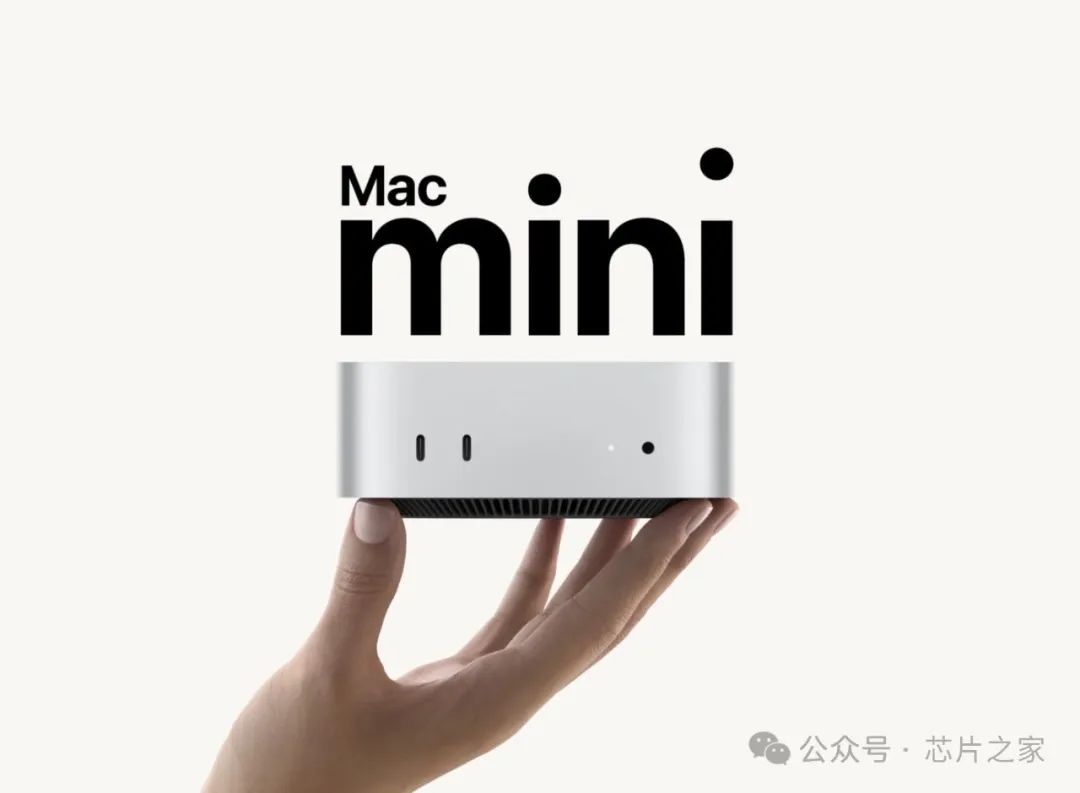

▲ 巴掌大小的Mac mini

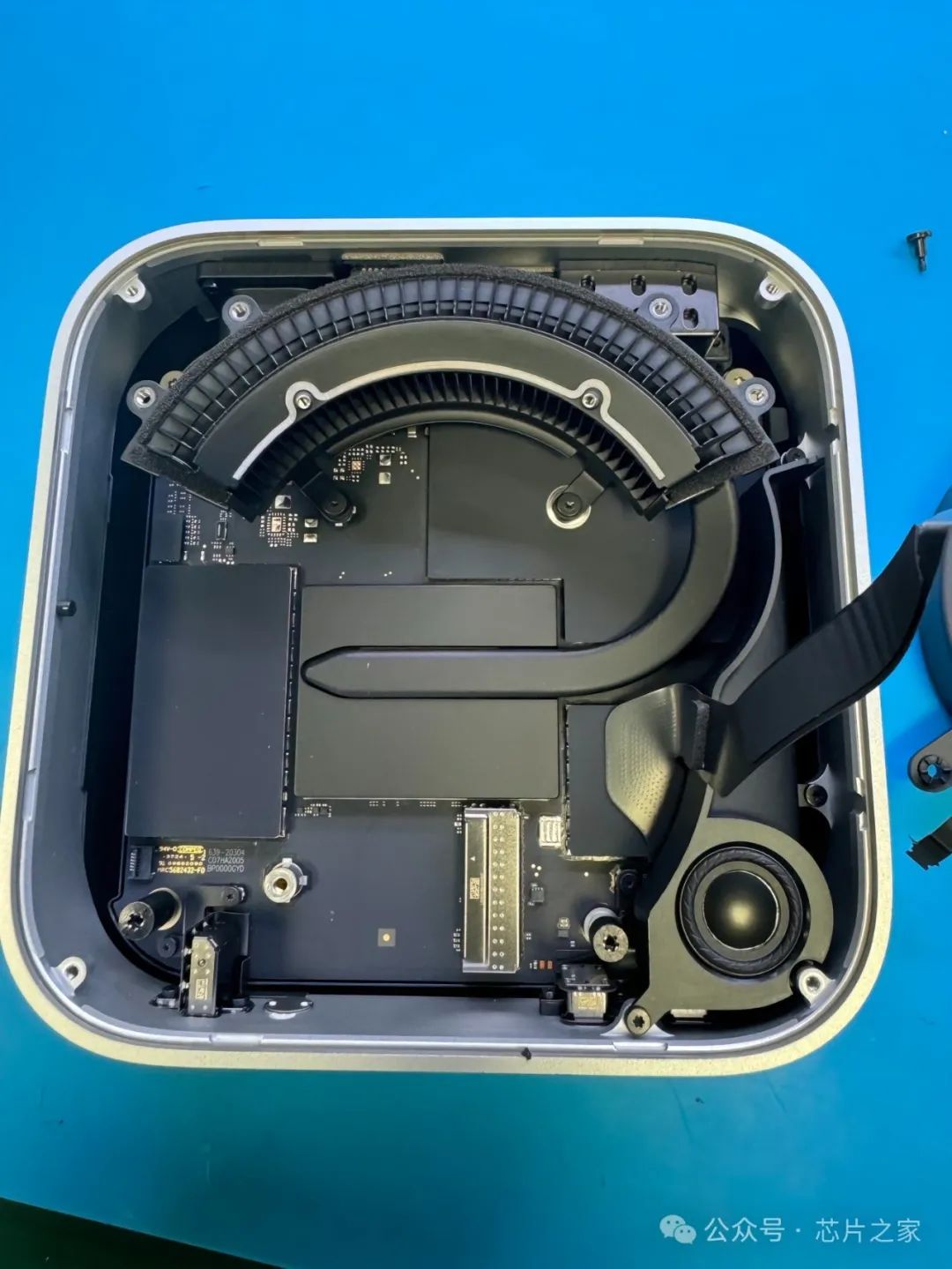

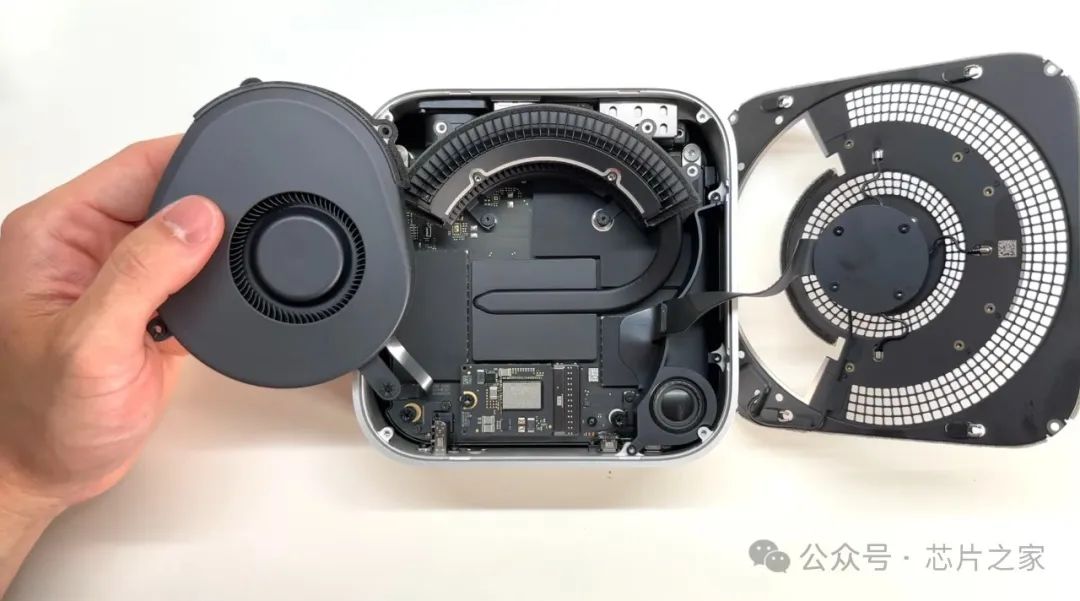

拆開底蓋與風扇螺絲之後，就看到廬山真面目了，左邊是散熱風扇。蘋果的PCB設計和顏色總是看起來總是有一種莫名的華麗感。

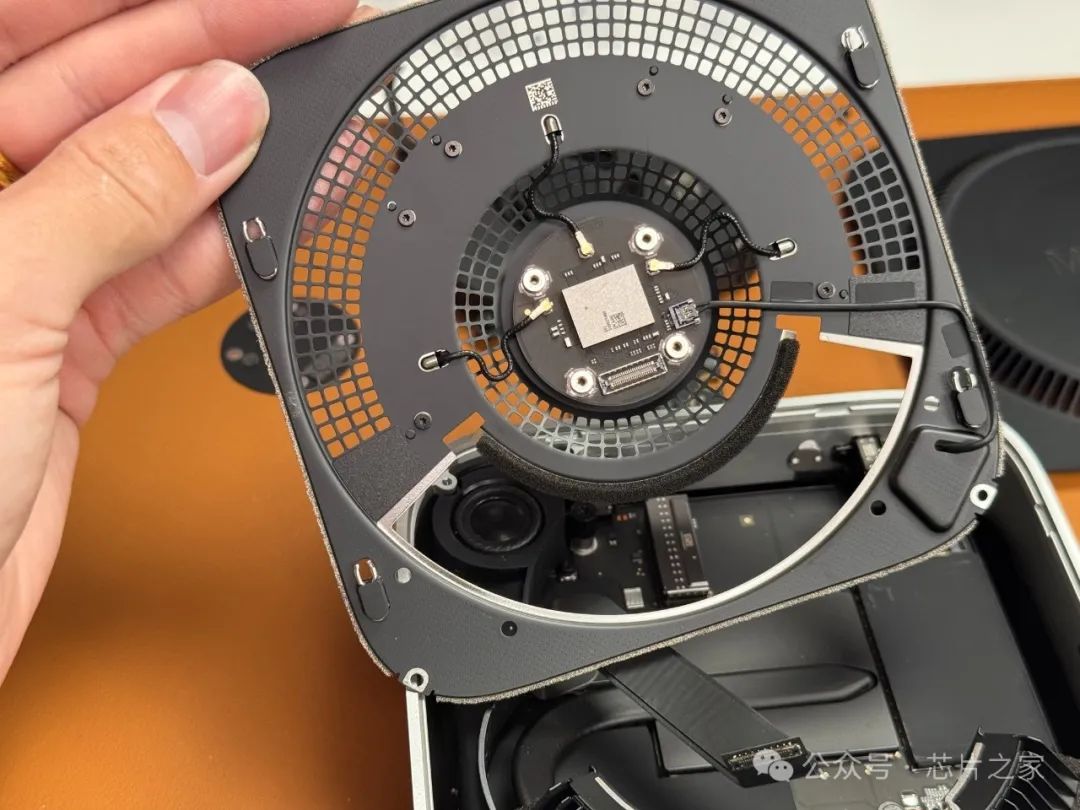

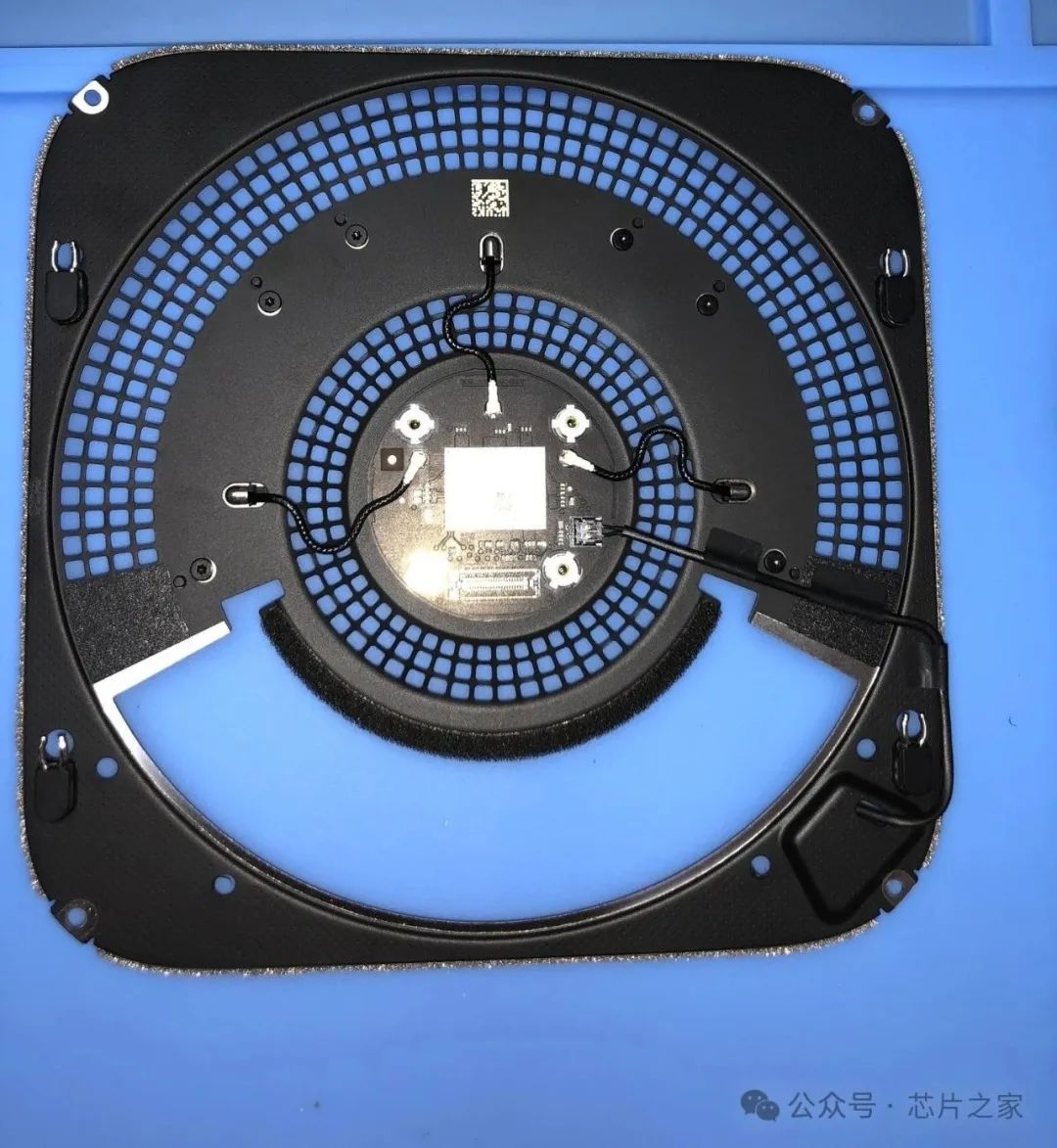

底蓋下面就是WiFi天線板了，開機啟動按鈕也透過這裡再接到主機板。

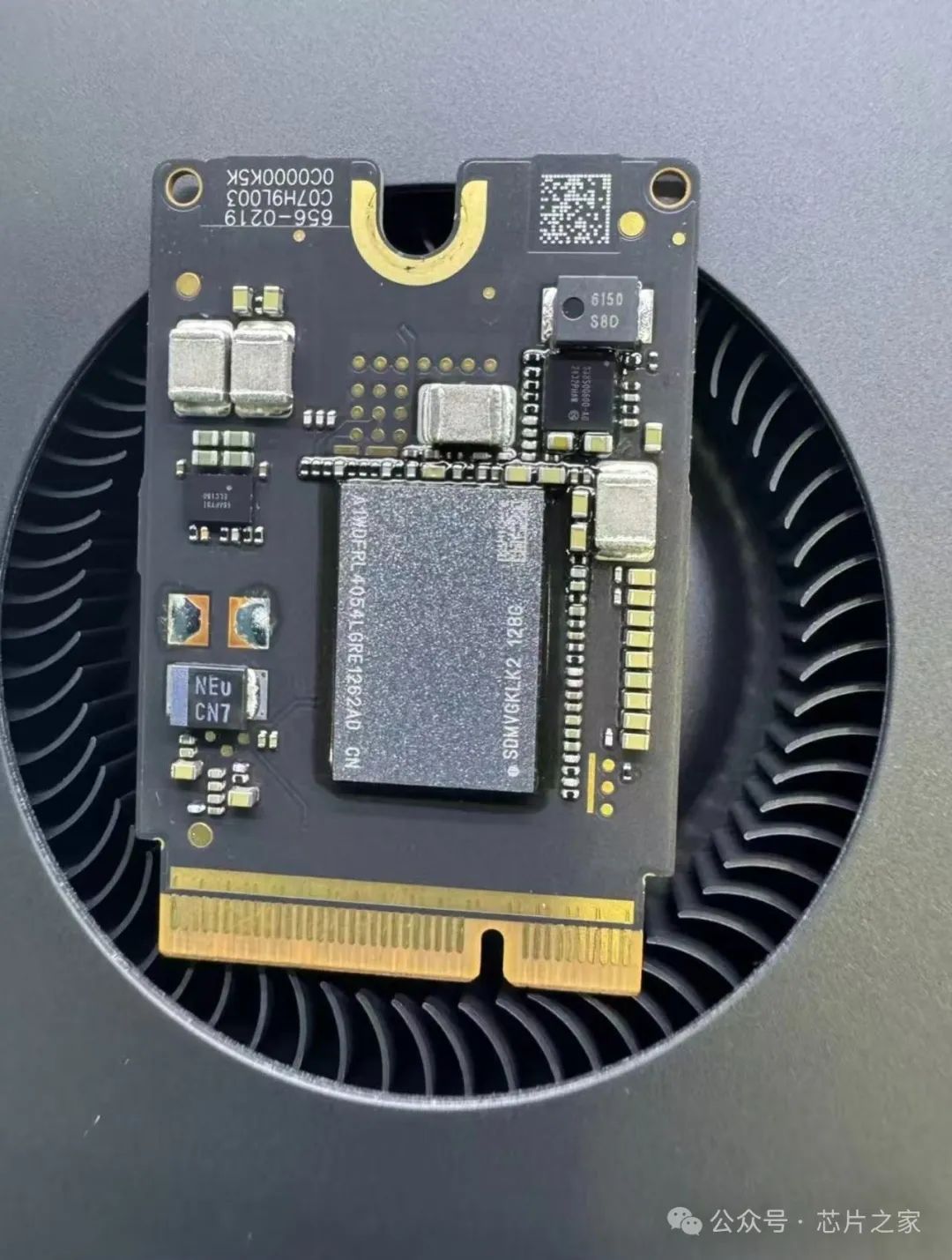

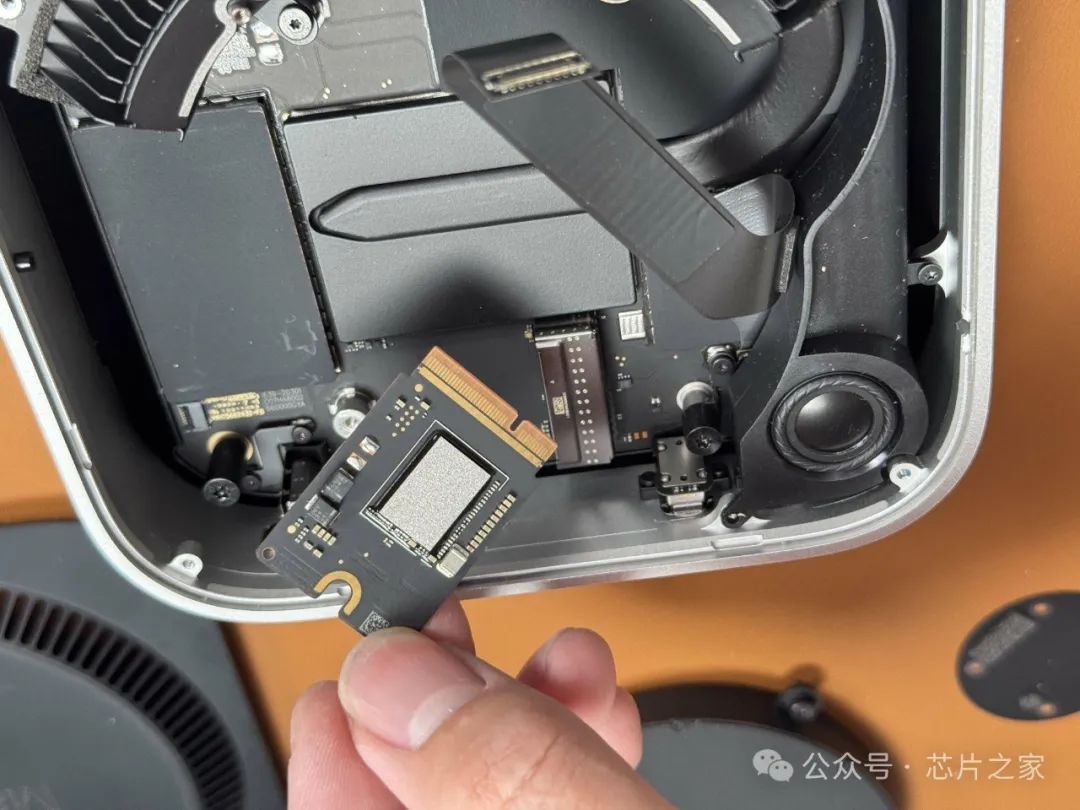

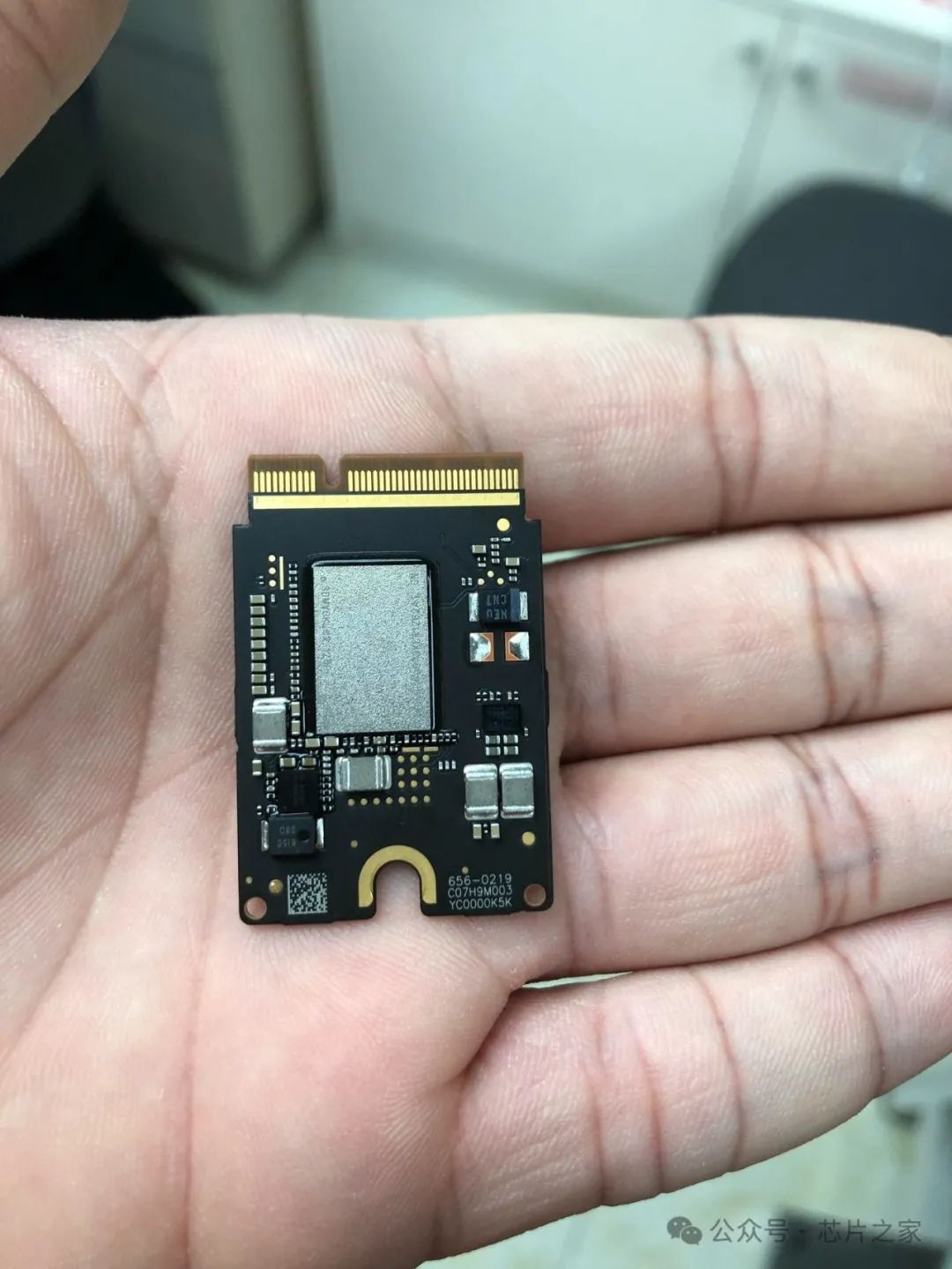

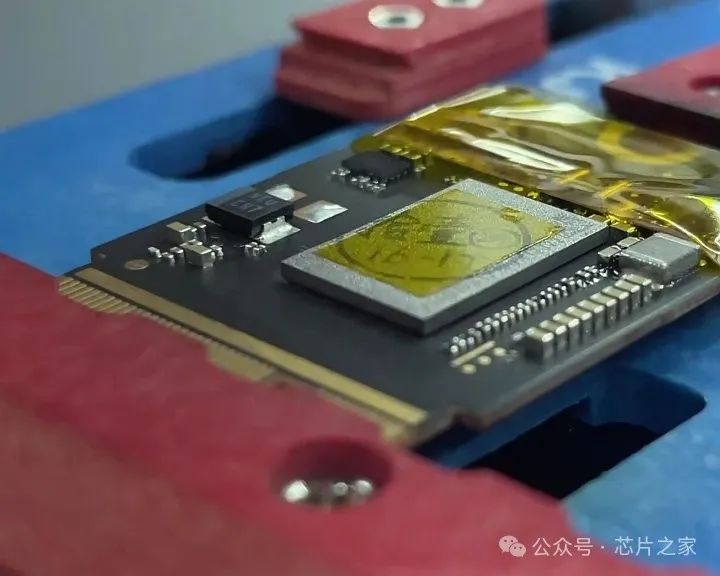

M4 Mac mini 的SSD在上圖中間下面這裡，採用可拆卸設計，一改以往焊在主機板的方式，類似於Mac Studio。值得一提的是，M4 Mac mini 在效能上帶來顯著提升。256GB版本採用兩個128GB 儲存模組，而非像M2型號那樣使用單一256GB模組，這種設計將顯著提升讀寫速度，解決了前代機型遭受詬病的效能問題。
還有一個大家最關心的問題，既然是可拆卸SSD，那能不能直接拔下來換一個2TB的SSD上去呢？

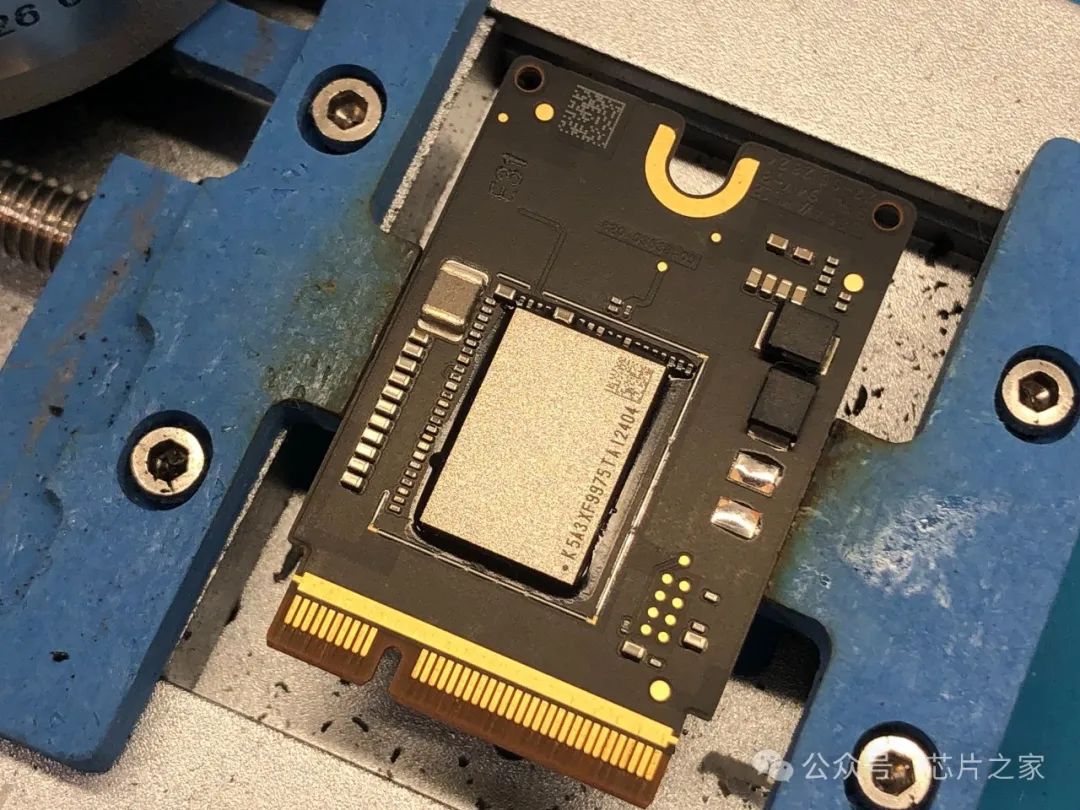

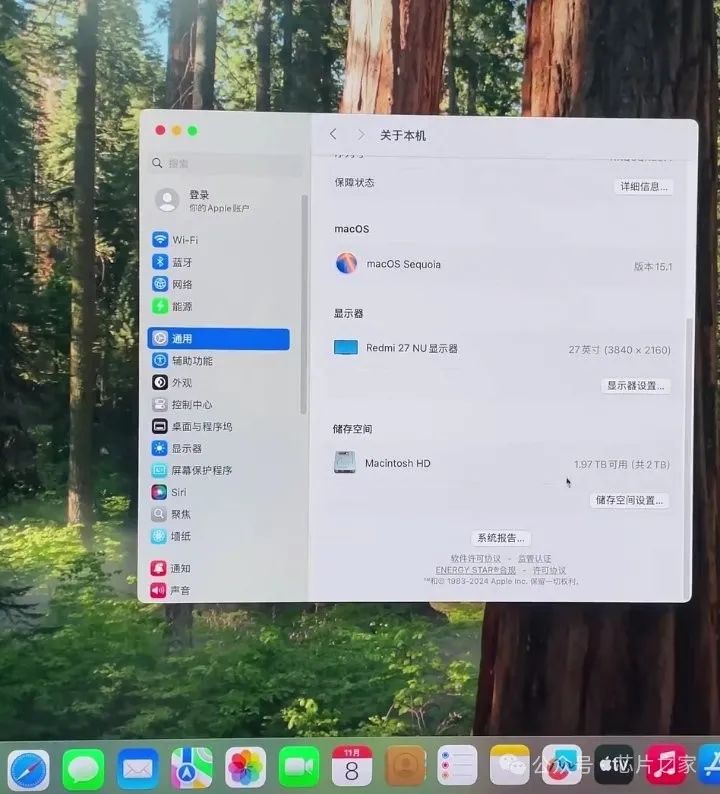

▲ 已有華強北大神將256GB成功升級為2TB
答案是，直接更換SSD模組是不行的，蘋果在裡面綁定了序列號，只能透過更新原本SSD上的儲存晶片才能完成擴容。所以當我們遇到低價16GB+2TB的機子時，應該謹慎起來。

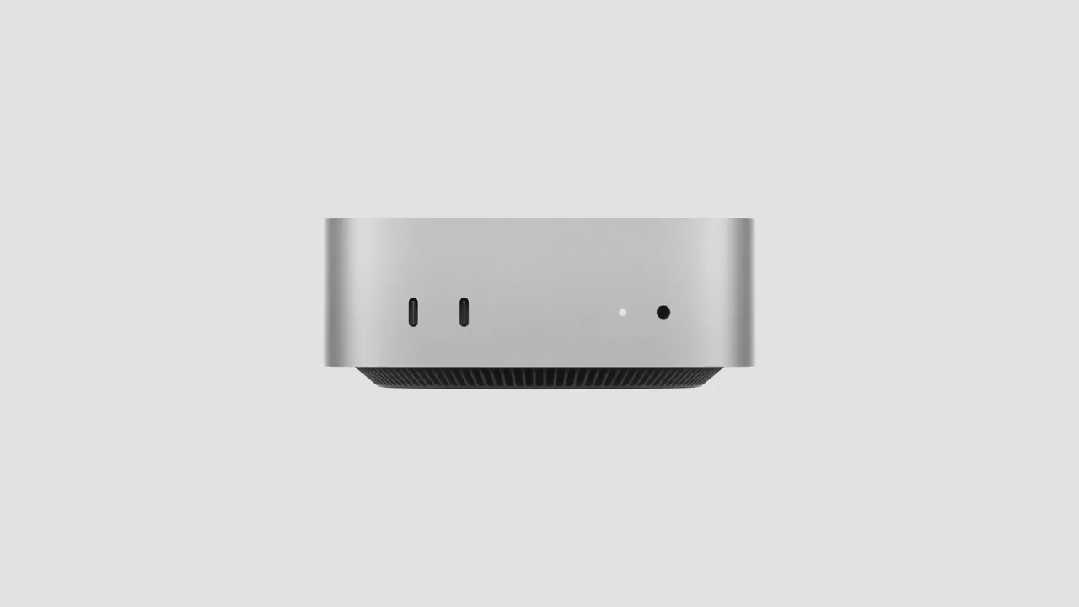

▲ 散熱架構動圖
M4 Mac mini創新的散熱結構，將空氣從底部一側吸入經過上下電路板發熱器件後從另一側吹出。這也是它體積能做這麼小的原因之一。

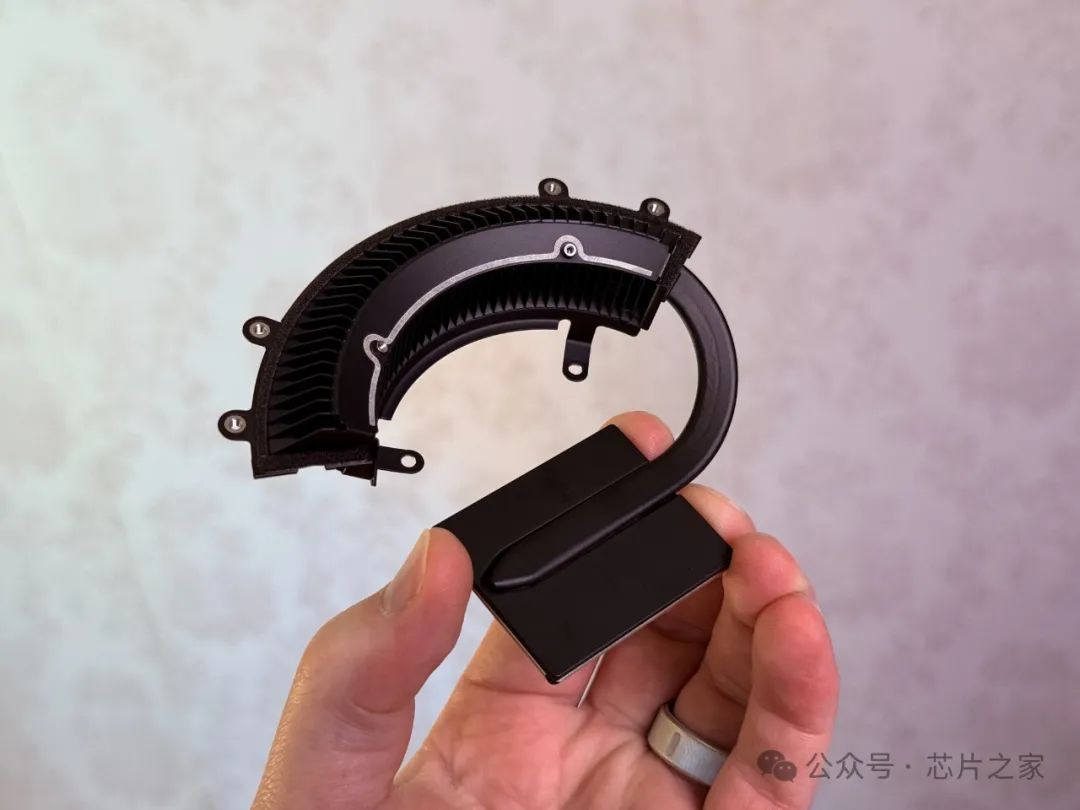

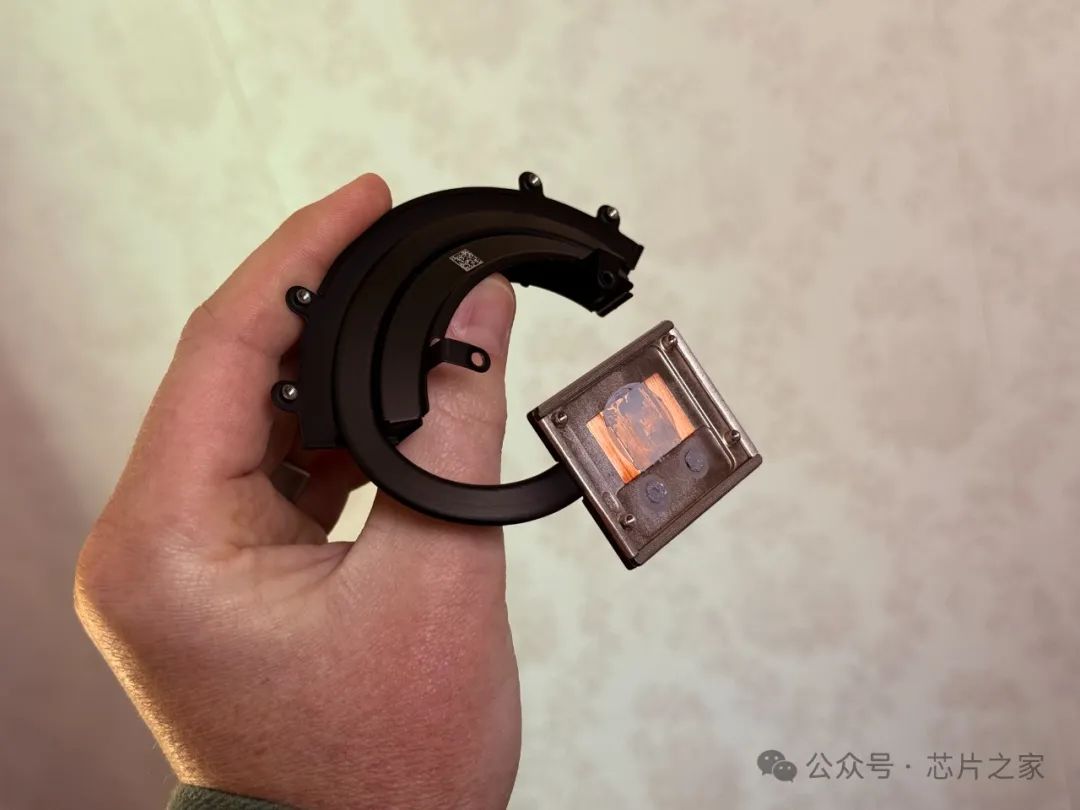

CPU的散熱板將熱量透過彎曲的熱管將熱量透過鼓風機排出去。

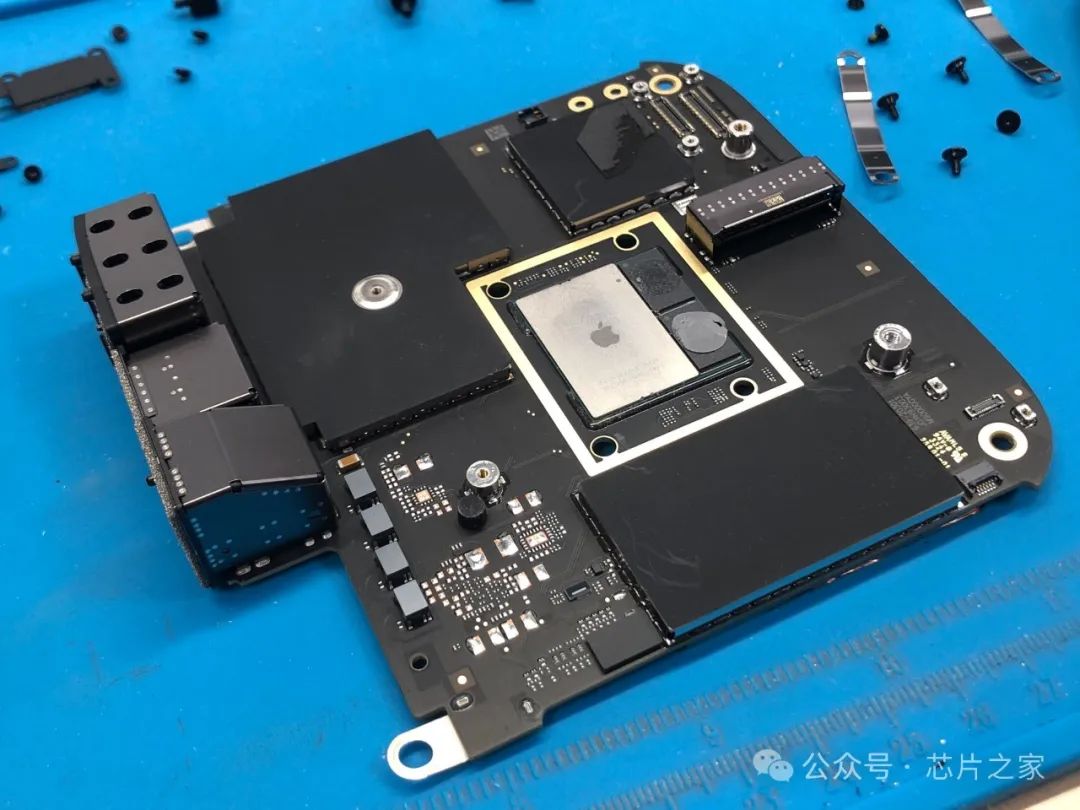

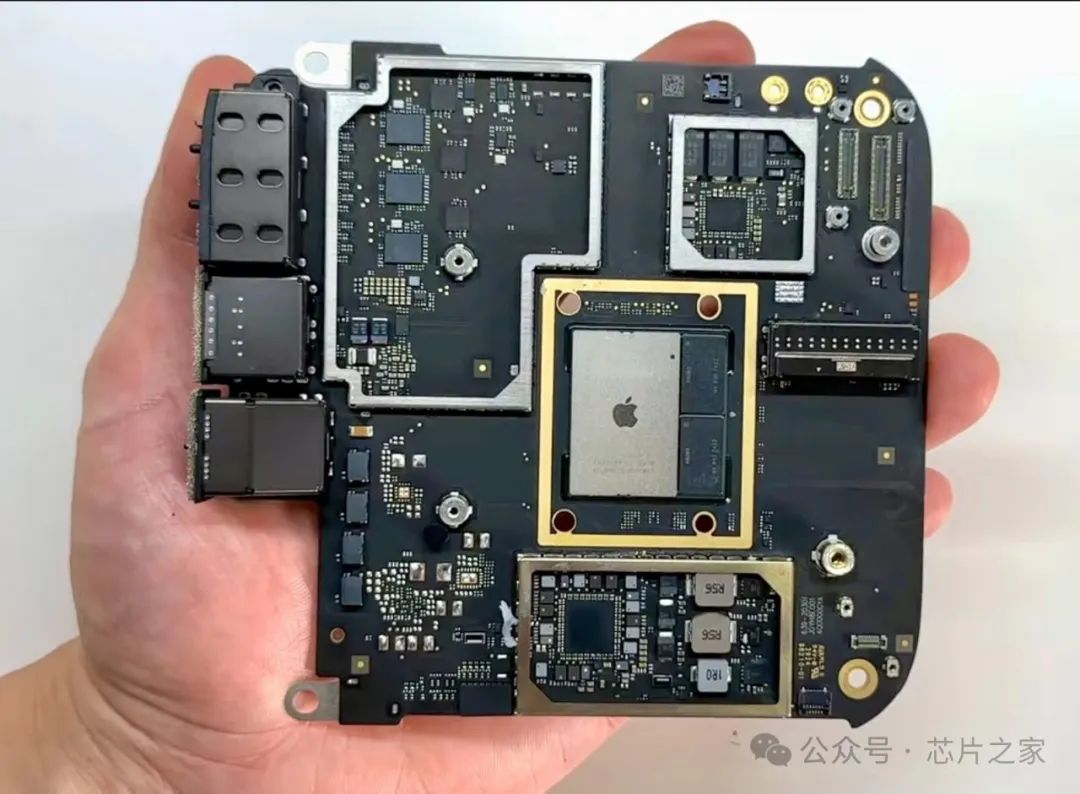

▲ 主機板正面
去掉CPU散熱片就是這樣子了，記憶體封在CPU元件那裡了，所以無法更換擴容，密密麻麻的元器件，非常緊湊。

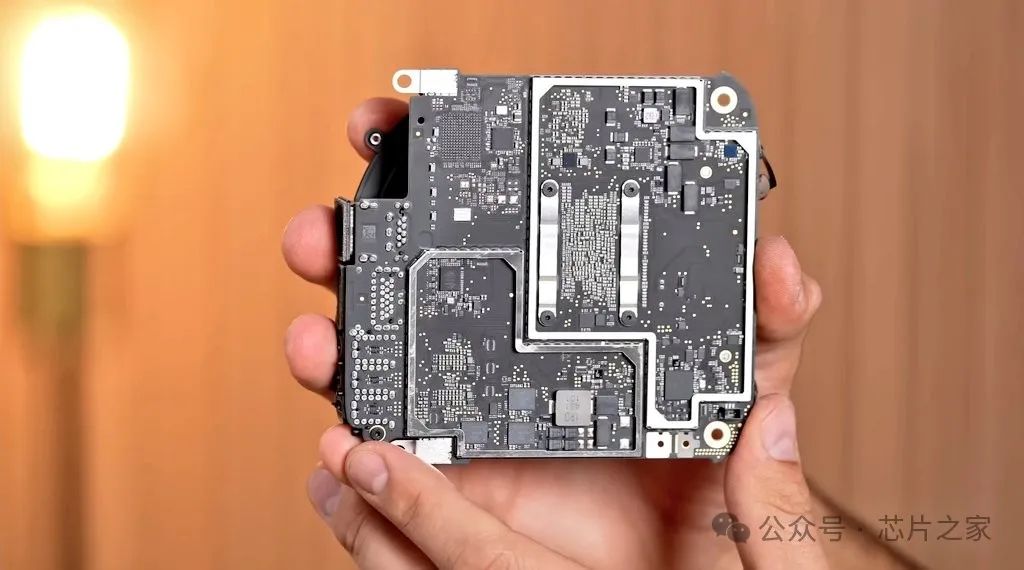

▲ 主機板背面
背面同樣是密密麻麻的元器件。

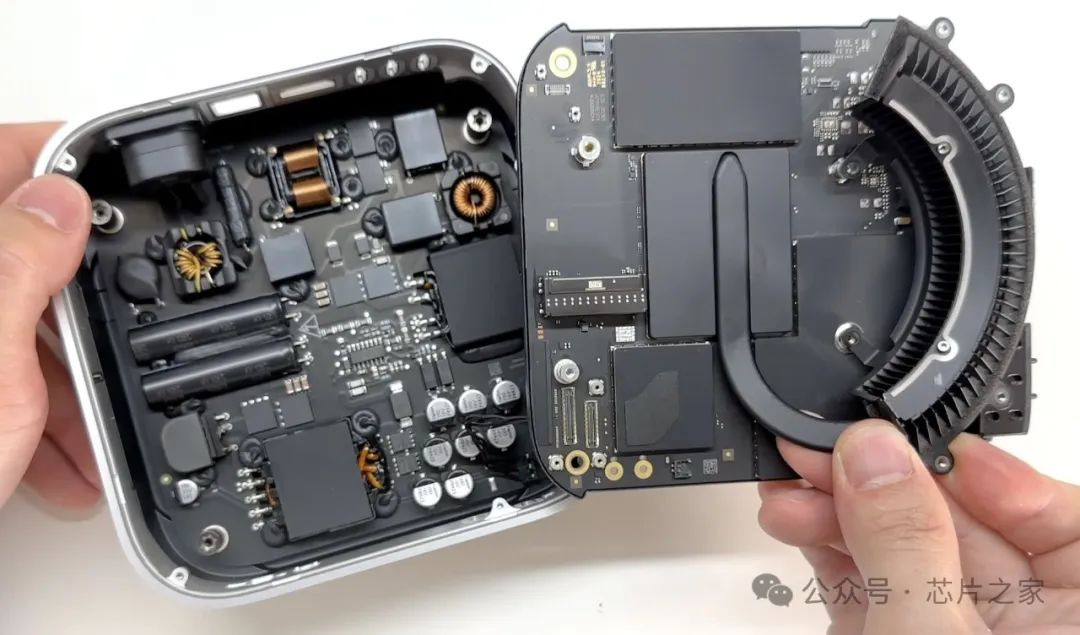

M4 Mac mini是分兩層結構的，下面是電源板，上面是主機板，所以下面還隱藏著一塊電源板，就連電視盒子都是外接電源介面卡吧

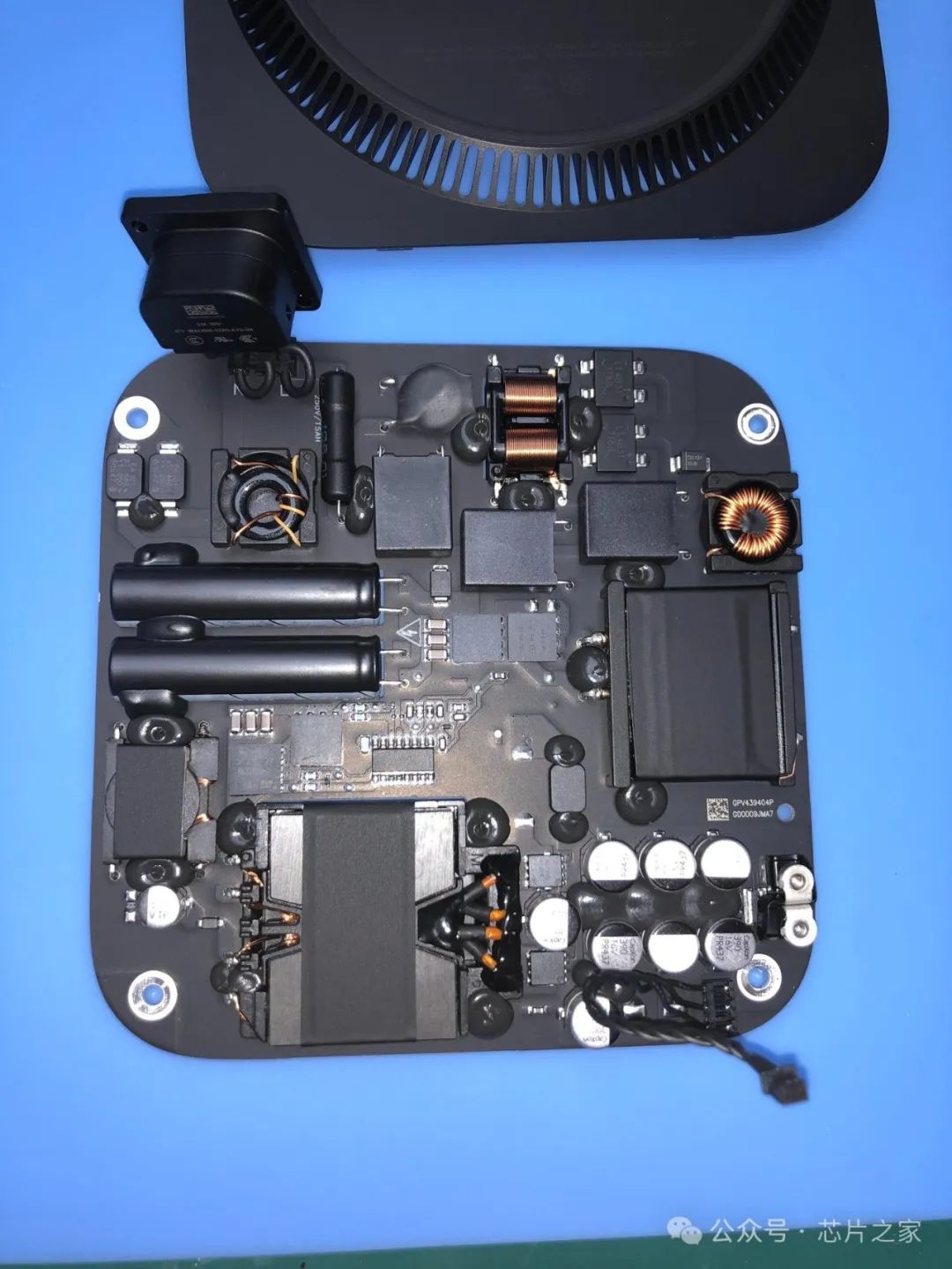

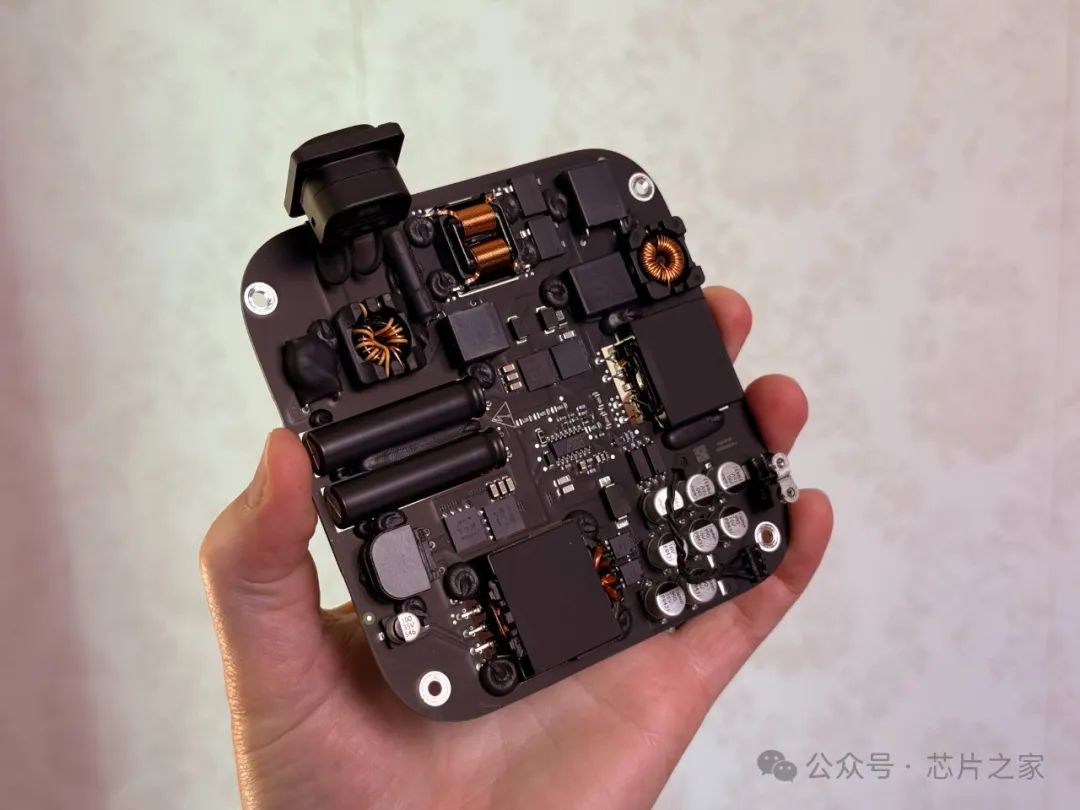

上面這塊就是專用電源板了，12.6*12.3=154.98，150W的PSU，水平方放置很多器件以降低整個電路板的高度，150W的效能，讓我幾百W的Windows桌上型電腦，看起來像一臺柴油機

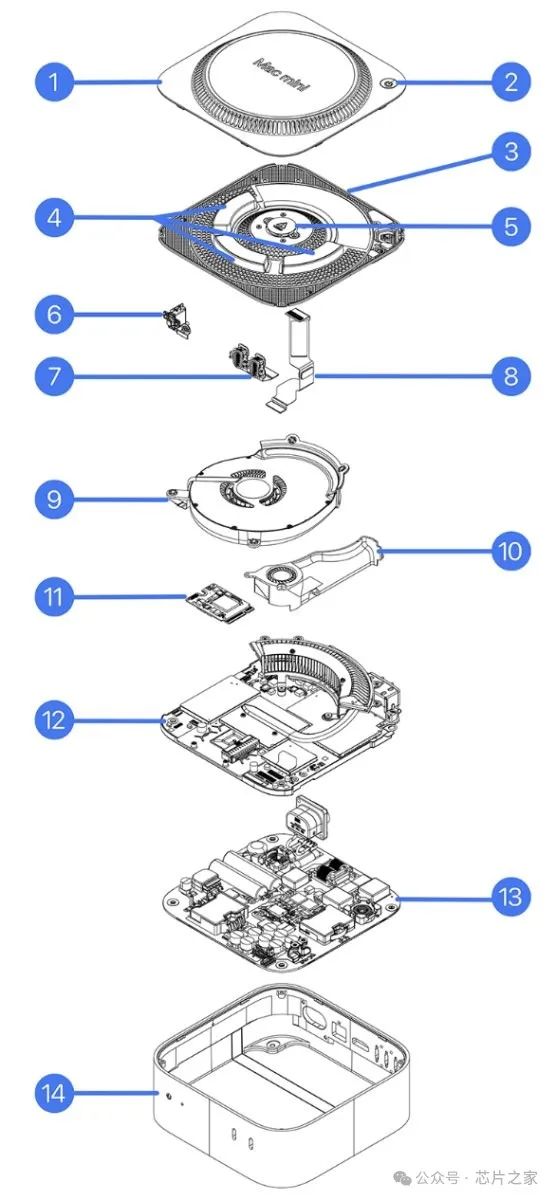

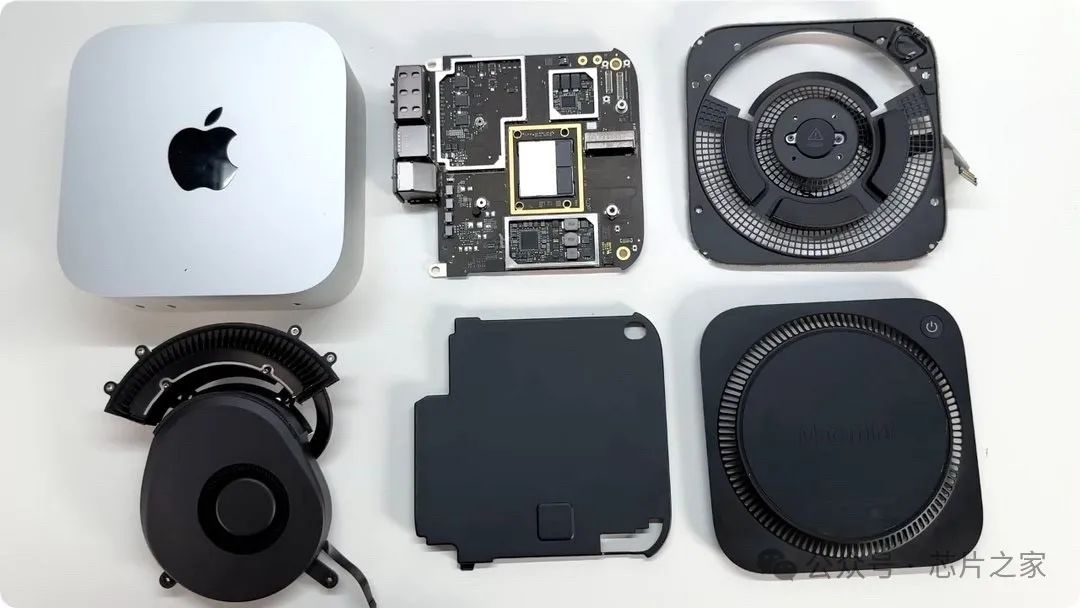

▲ 結構分解圖

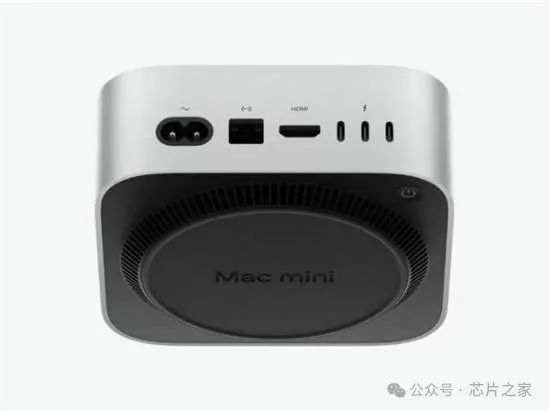

這裡再補充一下，很多人甚至包括羅永浩都吐槽蘋果將開機按鍵放在了底部，不打算讓使用者用嗎？認為不可思議，其實蘋果的高管也有進行回覆，一個是體積相比上代縮小了一半，電源要放在合適的位置，另一個我覺得更重要的原因是，蘋果副總裁說，“我都不記得上次給Mac開機是什麼時候了”。
幽默的一句話，表達了蘋果的優勢，Mac執行方式跟Windows不一樣，它的機制與平板手機一樣，甚至比手機都低，待機期間不會帶來大量耗電與噪音等。
老宇哥也是一樣，我的macbook pro真的都忘記上次開機是什麼時候了，用完合上螢幕蓋就可以，幾乎不耗電，很多程式設計師也是，開了很多網頁，程式碼編輯器，後臺服務等，下班就合蓋帶走，用的時候一翻蓋就可以秒進入工作，非常方便，所以基於此，這個按鍵在機身下方，也就不是什麼事了。
不過，有老鐵說，我就想放正面，怎麼辦？

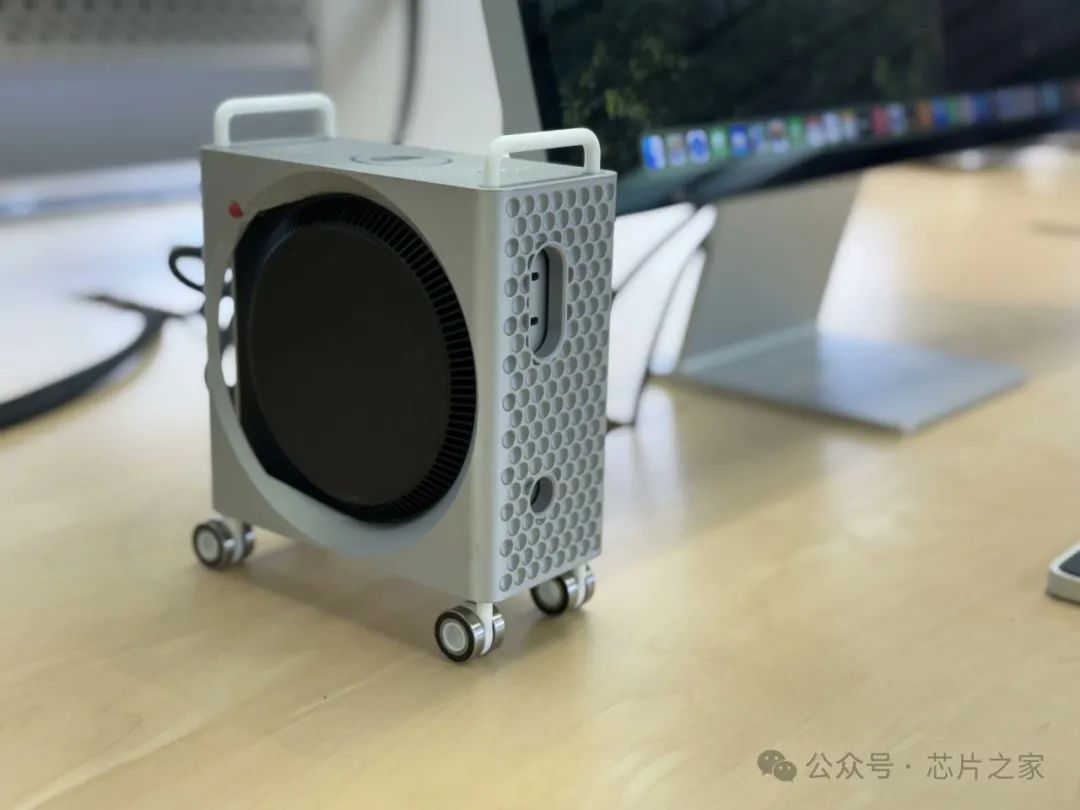

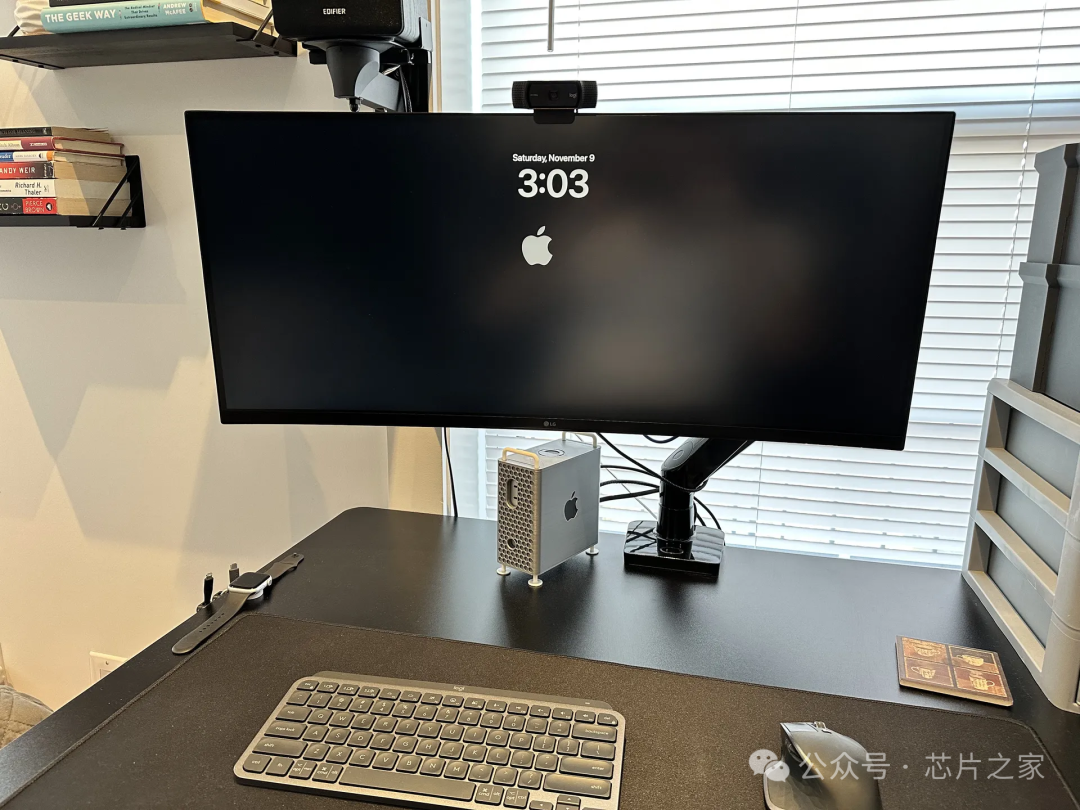

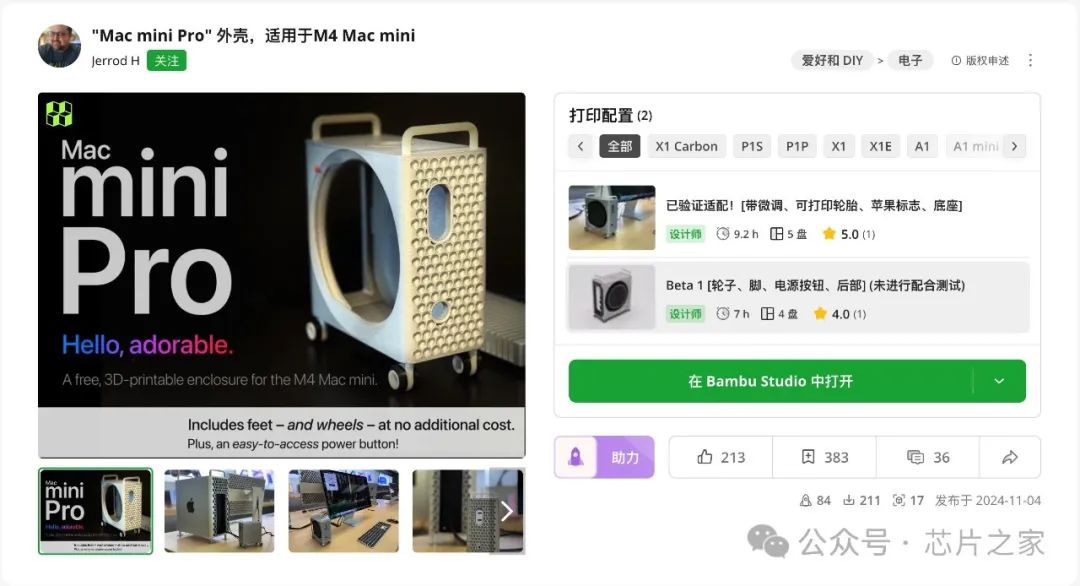

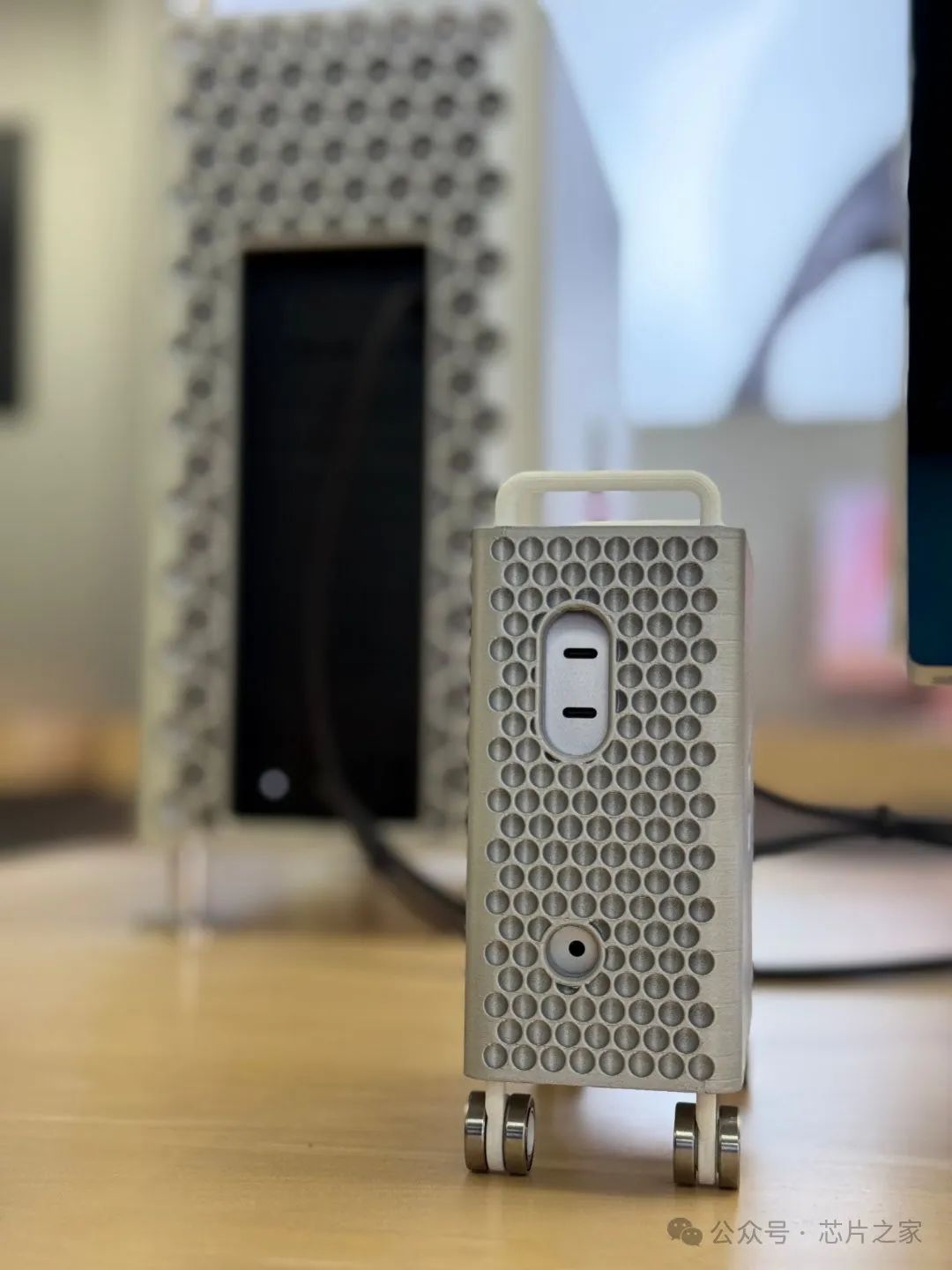

有大神大已經開源瞭解決方案，M4 Mac mini 變 Mac mini Pro，哈哈，3D 列印外殼免費下載，這裡我們坐等掛在顯示器背後的方案。
3D列印開源連結：https://makerworld.com/zh/models/756063#profileId-704491
大家可以下載3D打印出來，估計過不了多久，某多多上模具版本的就出來了。
好了，M4 Mac mini 的拆解就到這裡，我們還是對那塊電源板比較感興趣，後續有機會再針對電源板進行專門的分析。
