雙一流大學，首篇Science！

前面提個醒，想去哈佛、牛津讀碩讀博？關注上面公眾號“國外碩博招生”，每天獲取獎學金多、愛招中國學生的國外名校招錄資訊，千萬別錯過！

日前，上海大學鍾雲波教授團隊聯合北京科技大學王沿東團隊在“共晶魚骨高熵合金的多級裂紋緩衝效應及其輔助的超高塑韌性”方面取得重大進展，以Hierarchical crack buffering triples ductility in eutectic herringbone high-entropy alloys為題，在國際頂尖期刊《Science》上線上發表。其中上海大學為第一署名單位，上海大學鍾雲波教授、德國馬克斯-普朗克研究所D. Rabbe教授和北京科技大學的王沿東教授為共同通訊作者。

論文連結：

https://doi.org/10.1126/science.abf6986

在人造延展性材料中寬容裂紋是違反直覺的，因為這些廣泛的微觀破壞經常會觸發材料的過早失效，因而伴隨著令人失望的低拉伸塑性。在本研究中，一種新型的共晶高熵合金材料中打破了這一趨勢，研究發現：當這種材料被可控的凝固成類似魚骨的多級共晶結構時，高密度裂紋不僅不會惡化效能反而可以做為一種有效的應變補償者去改善材料塑性。

這一突破源於仿生激發的多級裂紋緩衝效應，其允許多重微裂紋的廣泛成核，但在隨後的巨大應變範圍內顯著抑制了它們的災難性生長和破壞。結果，在不犧牲強度的情況下，這種共晶魚骨材料獲得了高的斷裂韌性，特別是其延伸率達到了前所未有的50%，是傳統鑄態共晶材料的3倍。

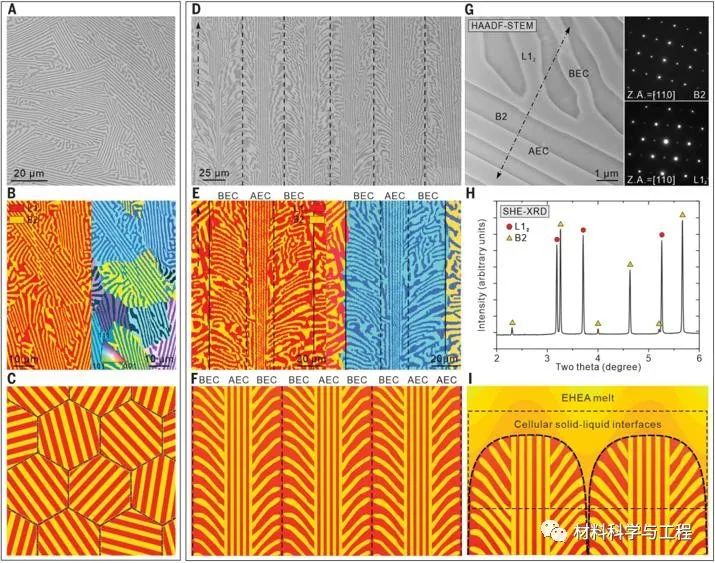

圖1 (A-C)傳統鑄態的共晶高熵合金展現出典型的雙相（B2/L12）共晶層片結構，瞬態凝固時透過共晶轉變獲得，其相鄰晶粒間的層片生長方向明顯不同。（D-I）定向凝固的共晶魚骨高熵合金展現出沿定向凝固（箭頭）方向定向生長的柱狀晶結構。

在這些柱狀晶中，他們觀察到組織形貌明顯不同的兩種共晶團（eutectic colony）：晶粒中間的是沿定向凝固方向生長的B2/L12共晶層片（alignedeutectic colony，AEC），邊緣是與定向凝固方向呈30°~60°夾角的分支B2/L12共晶層片（branched eutecticcolony，BEC）。

基於這些特徵，這種定向凝固的EHEA呈現出一種新型的多級組裝的仿生魚骨結構。他們發現這種仿生魚骨結構是由胞狀固-液介面沿定向凝固方向定向生長形成的，凝固時兩種共晶團（AEC & BEC）中的層片均垂直於胞狀介面生長。

圖2 室溫拉伸曲線

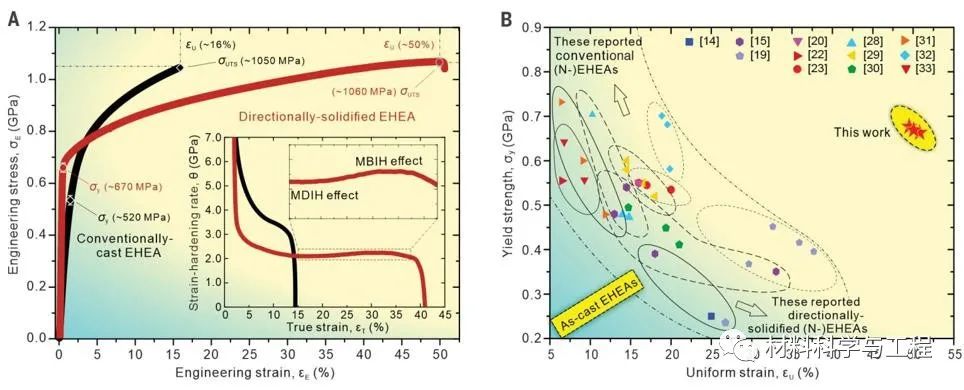

室溫拉伸曲線顯示定向凝固的多級魚骨結構實現了顯著改善的拉伸塑性，相應的均勻延伸率從傳統共晶高熵合金的~16%增加到了目前的~50%。沒有犧牲強度，反而是相比傳統鑄態試樣屈服強度提高了150 MPa。

雖然定向凝固的魚骨高熵合金含有大量的高硬度、低延展性的B2相（~41 vol%），但卻擁有50%的超高均勻延伸率。這樣高的延伸率可媲美於廣泛研究的、高延展性的、完全均勻化的面心立方高熵材料。因此，透過定向凝固製備的多級魚骨結構所實現的強塑性匹配（尤其是均勻延性）顯著優於任何其它鑄態共晶和近共晶高熵合金材料。

圖3 變形和斷裂機制分析

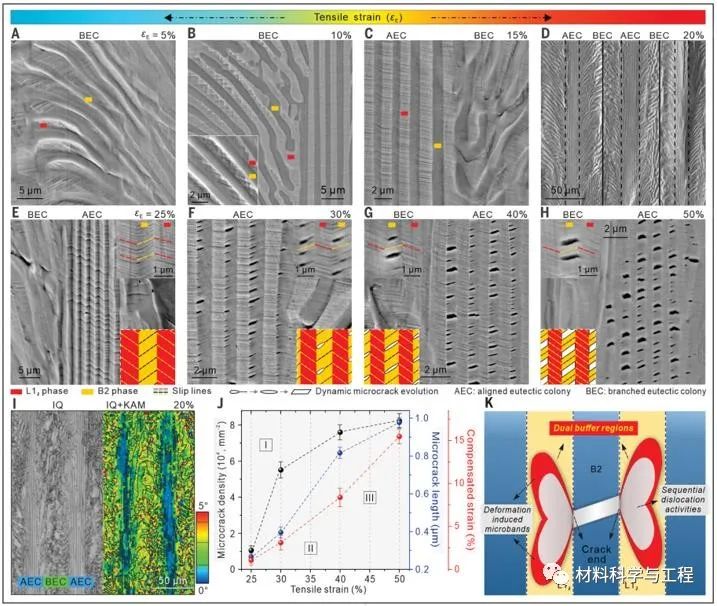

透過對兩種材料的變形和斷裂機制的詳細表徵，他們發現：定向凝固材料拉伸塑性的顯著提高歸因於其多級的魚骨結構和這種結構誘導的強裂紋緩衝效應。定向凝固的魚骨結構可以誘發低塑性B2層片中多重微裂紋穩定的、持續的、晶體學性的形核和生長。

然後，相鄰高韌性L12層片的動態應變硬化行為可以貢獻顯著的裂紋緩衝能力，這有效避免了裂紋的災難性生長和破壞。因此，高密度裂紋不僅不會惡化效能反而可以做為一種有效的應變補償體去彌補B2層片低的拉伸塑性，促使試樣整體具有超高的延伸率。

圖4 L12層片中動態的微結構細化（A-F），原位的高能同步輻射試驗（G和H）

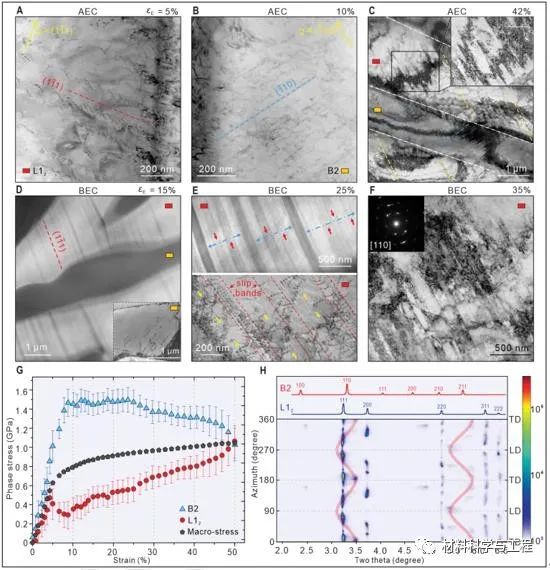

L12層片中動態的微結構細化（A-F）可以誘導強的應變硬化能力，因而致使其具有超優的裂紋鈍化和緩衝能力，防止裂紋造成的材料過早失效。

此外，結合原位的高能同步輻射試驗（G和H），他們發現L12層片強的動態應變硬化行為可以貢獻高的載荷承擔能力，這有效抵消了B2層片中微裂紋引起的潛在軟化效應，即拉伸曲線中常見的由微裂紋引起的應力下降事件。

總的來說，本文提出並設計了一種多級的仿生魚骨共晶結構，該結構兼顧了高的裂紋寬容能力和高的均勻延伸率；透過構築多級的魚骨共晶結構，使材料具有超優的塑性——不是透過避免裂紋而是透過引導和緩衝裂紋實現；這種微結構設計方法也可以在其它由軟硬相組成的塊體材料中實現，對於指導更廣泛的共晶型高熵/傳統合金的效能改善具有顯著的實際意義。

值得一提的是，截止目前，上海大學鍾雲波團隊在高熵合金領域已發表了多項頂刊研究成果，例如：

Enhanced strength–ductility synergy in ultrafine grained eutectic high-entropy alloys by inheriting microstructural lamellae （Nature Communications，doi.org/10.1038/s41467-019-08460-2）

Multistage work hardening assisted by multi-type twinning in ultrafine-grained heterostructural eutectic high-entropy alloys （Materials Today, doi.org/10.1016/j.mattod.2020.09.029）

編輯/稽核：Andy

現在工作難找，何不考個編制？

關注下方“我要考編制”——

關注上面“我要考編制”

獲取國家公務員/事業單位重要報考資訊

更多重要優質資訊，敬請關注：

本站分平臺-人民網/人民號“中外學術情報”；新浪微博“學術與高校”。
