物理導引神經網路方法分析

摘要

隨著GPU能力的提升，支撐深度學習的軟硬體生態得到了快速發展。透過深度學習來解決科學計算問題成了一種趨勢，其中用深度學習來求解微分方程的方法也逐漸興起。尤其引人注意的是一種稱為物理導引神經網路的方法，其為科學計算領域注入了新的活力。物理導引神經網路（PINN: Physics Informed Neural Network）方法的核心思路是用神經網路來表徵微分方程的解，透過訓練神經網路來不斷地逼近數值解，從而帶來有別於傳統數值方法的一些優勢。本文將介紹該方法的基本思想，並透過一個簡單的案例來說明其基本實現，以及該方法近期的一些發展。

引言

十七世紀末，物理和天文學上的問題催生了微積分，同時關於微分方程的研究也應運而生。十八世紀中期，伴隨著當時科技發展，微分方程已經發展成一個獨立的學科，而物理定律也不斷地以微分方程的形式出現。例如物質的輸運過程、聲音在空氣中的傳播、熱的擴散、電磁波通訊、水和空氣的流動過程，以及量子力學的物質波——薛定諤方程等等（見圖1）。物理學上的成功，使得微分方程的理論和技術延伸到化學、生物學，以及經濟學等廣闊的科學領域。因此，可以毫不懷疑地說，微分方程在科學和工程領域扮演著極為重要的作用。

圖1 微分方程舉例

利用微分方程來解決問題的常規做法是，首先對問題進行分析，再用微分方程對模型進行建模，然後收集觀測資料，配置模型的關鍵引數和條件（例如微分方程的初始條件、邊界條件等）。之後透過數學手段對微分方程進行求解，通常還需要將微分方程進行某種意義上的離散化，轉為計算機可以計算的形式，最後求得解。

多數情形下，解決實際問題的關鍵在於微分方程的解，因此如何求解微分方程的解成了解決問題的焦點。然而多數微分方程無法求得解析解，或者即使有解析解，也由於其過於複雜而無法應用，因此透過數值方法近似求解成了最切實的解決手段。對於實際問題，通常還會涉及近似解的精確性，對環境擾動的穩定性，以及求解的計算效率等問題。因此，求解微分方程已經發展成一個龐大的領域，發展出了許多數值計算方法，如差分方法、有限體積方法、有限元方法等等。

然而隨著微分方程需要解決的問題不斷地增加，傳統方法面臨著諸多問題。例如：1）適應性問題，實際問題面臨的資料總是多種多樣的，資料多但可能不完整，或具有一定的隨機性，使得傳統方法無法很好地適應這些資料；2）門檻高，專用軟體具有一定的學習難度，當計算規模變大時，往往還需要在原有的框架下編寫並行程式，導致維護成本升高；3）通用性問題，傳統方法對於不同的微分方程型別，發展了很多不同的數值手段，往往並不通用，需要為此單獨編碼，導致專用軟體為了處理通用性使得程式碼規模快速地增長。

深度學習的發展，為傳統方法注入了新的活力。相比與傳統的數值方法，物理導引神經網路方法（PINN：Physics Informed Neural Network）方法是一種無網格方法[1]，其優勢在於：1）更好的適應性，能夠充分地利用收集到的資料；2）易實現，容易透過現有的深度學習工具鏈來實現，並更好地使用GPU來完成平行計算；3）更廣的適用範圍，例如適用於積分微分方程[2]、隨機偏微分方程[3]、分數階偏微分方程[4]，甚至是求解一些數學上非良定的反問題[1]。

PINN方法的基本思想是將待求解用神經網路進行表徵，將初始條件、邊界條件和方程約束轉化為神經網路的損失函式，並透過梯度下降方法最佳化待求解，從而使得待求解達到物理約束要求。該方法得益於神經網路的強大表徵能力，以及目前流行的深度學習工具如TensorFlow、PyTorch。這些工具都具有強大的自動微分功能，可以輕鬆地為求導數的過程構建計算圖，訓練神經網路即可求解微分方程。

簡易案例

為了更加直觀地介紹該方法，這裡以剎車問題為例。假設有一輛小車，在距離終點1米處開始減速，且滿足一定的物理規律（如剎車速度隨距離線性遞減）。面對如上情景，需要解決的問題：a)預測小車1秒後停留的位置, 以及b)預測小車到達終點的時間。

為了回答上述問題，解決方案可大致分為三種方式：大資料方式、物理模型方式、PINN方法。

首先是大資料方式，這裡以目前流行的神經網路方法為例。神經網路方法的一般流程是1）收集儘可能多的資料；2）搭建通用的神經網路，構建損失函式，用收集到的資料訓練網路；3）利用訓練好的神經網路來進行推理，從而解決問題。

這裡假設已經透過感測器測量，收集到如下資料（非真實資料，僅作示意）。

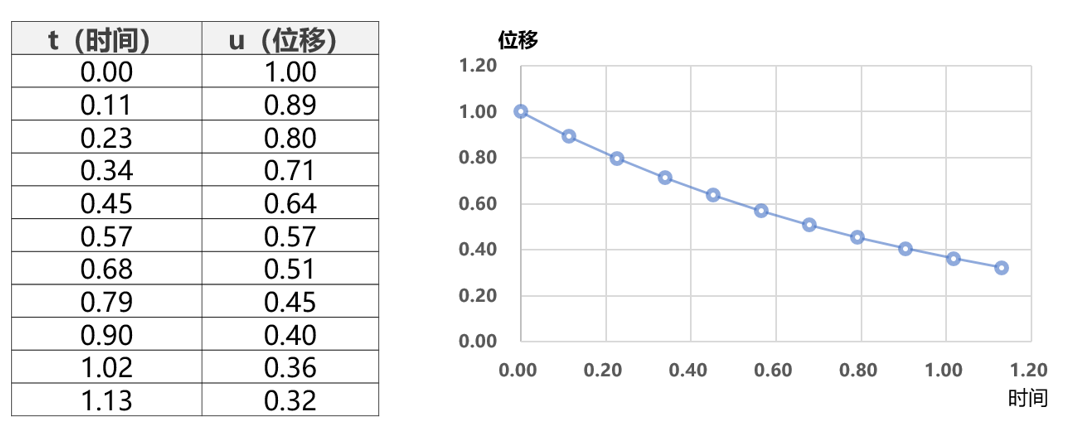

圖2 小車剎車測量資料示意圖

記收集到的資料點為

，待擬合函式為

，神經網路表徵形式為

，如下圖：

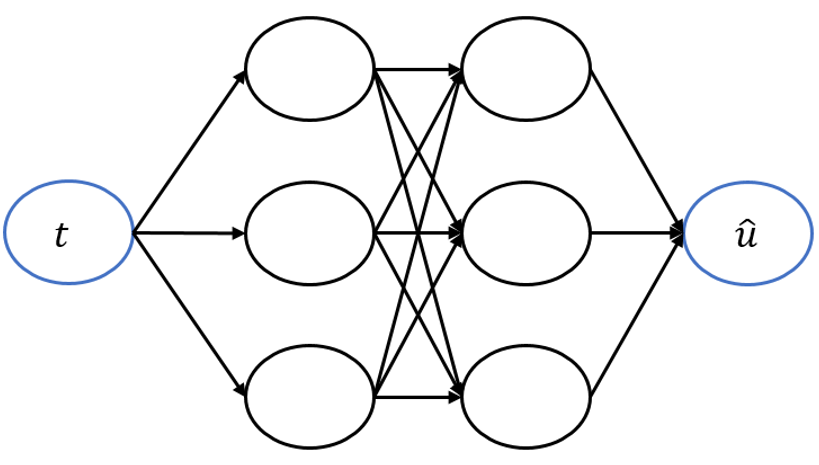

圖3 神經網路

示意圖

接下來是寫出該問題的損失（loss）函式：

之後透過誤差反向傳播演算法訓練得到擬合函式。原問題的解答歸結為

預測小車1秒後停留的位置——即求函式值

；
預測小車到達終點的時間——即求函式滿足方程

時t的解。

大資料方式處理問題的核心是儘可能多地收集帶標籤的資料，透過收集更多的資料來幫助神經網路進行擬合，但缺點在於過於依賴帶標籤資料，而很多時候收集資料成本卻很高。

接下來是物理模型方法。作為一個物理問題，剎車問題可以透過引入物理先驗知識來求解。這裡的先驗知識是剎車速度隨距離線性遞減，因此建立如下物理模型：

其中λ可以已知也可以未知，為了簡單起見，這裡假設λ= 1。於是問題轉為求解上述物理模型（其中初始條件為

）。當方程形式較簡單時，即可透過解析法來求解，如該問題的解析解為

。而當方程形式較複雜時，可用差分方法進行迭代求解，

該方法的好處在於無需額外的資料，只需要知道具體的物理方程的形式，以及初始位置，即可透過微分方程迭代求解。但實際上，物理方程往往含有難以測量的引數（如這裡的引數λ），且物理模型的初始假設可能會有一些問題，例如上述先驗知識——剎車速度隨距離線性遞減——並不精準。解決問題的難度在於建立一個精準的物理模型。然而現實情況往往是，的確有一些物理先驗知識，但建立精準物理模型的成本過高，而手頭上有一些測量得到的資料，卻無法將物理模型和資料進行有效地耦合。

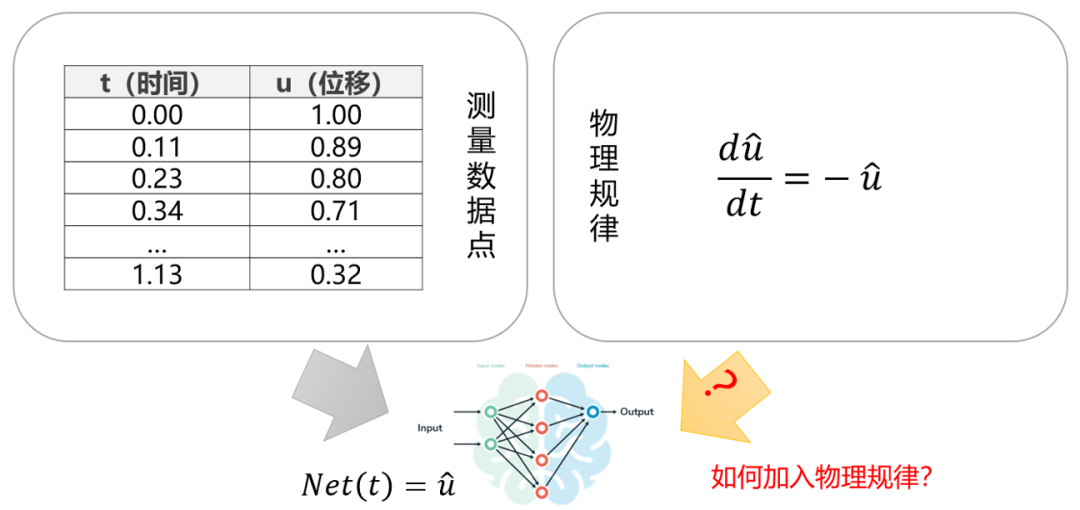

圖4 物理模型與觀測資料的耦合問題

下面來看看PINN方法如何處理。PINN的出發點是將物理模型和收集到的資料進行有效地耦合。核心思想是將物理約束條件作為正則項加入神經網路損失函式中，如下圖：

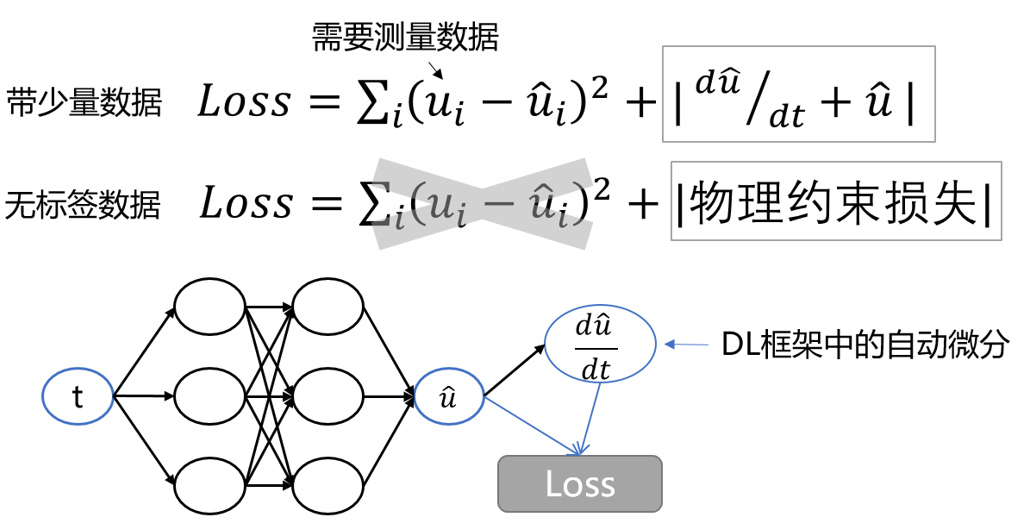

圖5 PINN方法示意圖

相比於神經網路解決方法，其最大的差別在於損失函式形式上的變化，其損失函式包含兩個部分：資料擬合的損失（依賴標籤資料），以及物理約束的損失（不依賴標籤資料）。而物理約束中的求導過程，則是利用了深度學習DL框架自動微分功能來完成。可以看到這種方式很好地融合了物理規律和觀測資料，可以使用少量的標籤資料，甚至是無標籤資料來訓練神經網路。同時也解決了物理模型的引數學習問題，例如學習模型引數λ可以構建如下網路：

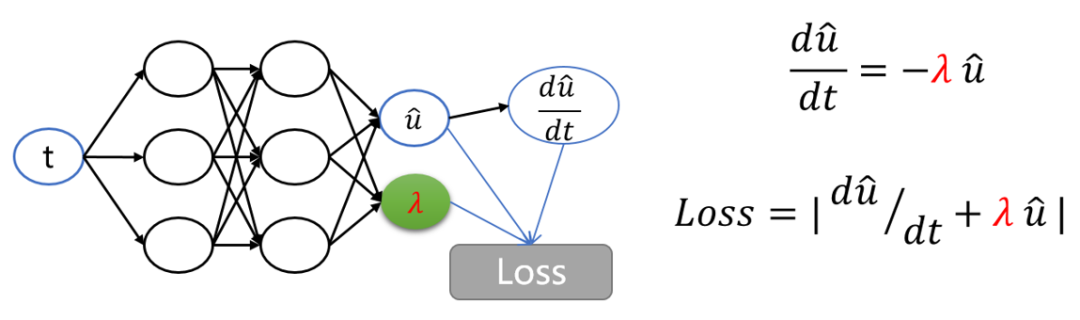

圖6 物理模型的引數學習

這是一種優雅的解決方案。

PINN方法的實現

以上問題涉及的是常微分方程（僅含一個自變數導數），這裡再給出一個偏微分方程（含多個自變數導數）的例子。注意，傳統方法對常微分方程、偏微分方程的數值處理形式有不小的差別，但對於PINN方法，對二者的處理方式可以統一起來。下面來考慮一維的Burgers方程的求解。該方程出現在許多領域，如流體力學、氣體動力學以及交通流等問題中。它是一個基本的偏微分方程，可以看成流體動力學方程的一個簡化（去除壓力梯度項）。對於較小的粘滯係數，Burgers方程會導致激波的形成，這是傳統數值方法難以精確解決的問題之一。其方程和初邊值條件如下：

相比於常規的神經網路訓練，PINN方法在實現上的差別僅在於改變了損失函式：

其中

為初邊值（初值、邊界值）上的標籤資料的損失，而

可看作偏微分的方程誤差，由於其含有偏導數，因此需額外處理含有偏導

的部分：

這裡引用PINN原作者[1]使用的TensorFlow程式碼如下：

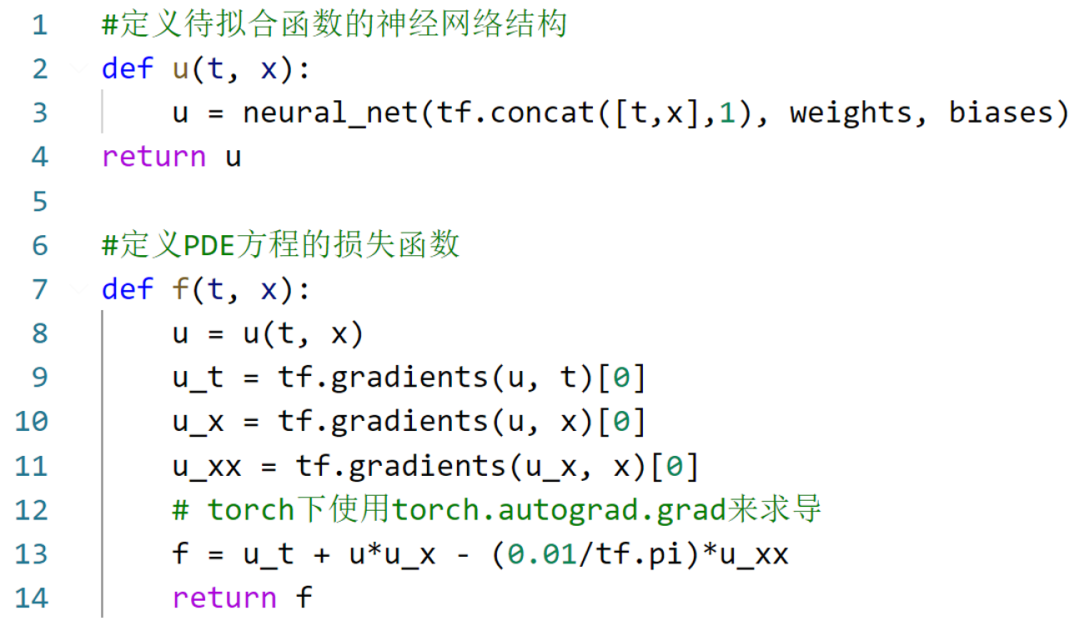

圖7 PINN方法PDE方程損失函式的實現

理論上，其餘部分和常規的神經網路訓練並無實質差別。但具體實現上，PINN方法在神經網路的訓練上與常規訓練還有一些差別。例如目前關於PINN的多數研究中，其網路結構多為全連線網路，且不同於計算機視覺或者自然語言領域上使用的神經網路，雖然輸入輸出的維度還比較小,但其批資料的batch_size卻比較大。例如上述的Burgers問題，輸入的維度[batch_size, x_range_size]，輸出為[batch_size, u_range_size]，但由於取樣點通常來源於一個很大的區域，所以batch_size數可以很大，上述問題的batch_size大小的典型值為10000。另外啟用函式也多采用Tanh或者Sigmoid函式等光滑易求導函式。還有一個需要注意的是，最佳化器的使用也有一些差異。以往的深度學習的最佳化往往採用Adam，SGD等一階梯度最佳化器，而PINN方法在最佳化上，為了得到更好的最佳化效果，常常在Adam無法最佳化後，再繼續使用擬二階的最佳化器LBFGS。在實現上，不同的深度學習框架Tensorflow（借用Scipy上的LBFGS-B）和PyTorch上還有一些實現差異，例如PyTorch上的LBFGS還容易出現最佳化不下去或者數值溢位的問題。

目前，有關PINN方法的研究正在如火如荼地開展中，也出現了一些有意思的拓展。例如，處理更復雜的時空問題，可以將大空間區域進行分解[5,6]；應用於涉及積分的微分方程，可以進行簡單地離散化[7]，或者是更巧妙方式如自積分方法AutoInt[8]。應對高維情況問題[9]，以及結合不確定性的問題[10]，不同的神經網路結構[11]，以及上一篇公眾號提到的工作。同時近期也發展了一些軟體包,如DeepXDE，NVIDIA SimNet，以及SciANN、TensorDiffEq, NeuroDiffEq, IDRLNet 和基於 Julia 語言的 NeuralPDE，其中比較流行的軟體包為DeepXDE，以及NVIDIA的產品SimNet。有關這一領域更多的進展，可以參考綜述性的文章[12]與書籍[13]。

結論與思考

從上述的介紹可以看出，PINN方法是一種介於大資料方法和物理模型方法的融合方法。這種方法將物理模型和資料都轉變為了損失項，從而使得模型與資料之間的隔閡變小。可以從下圖得到一些關於PINN方法適用範圍的啟發。

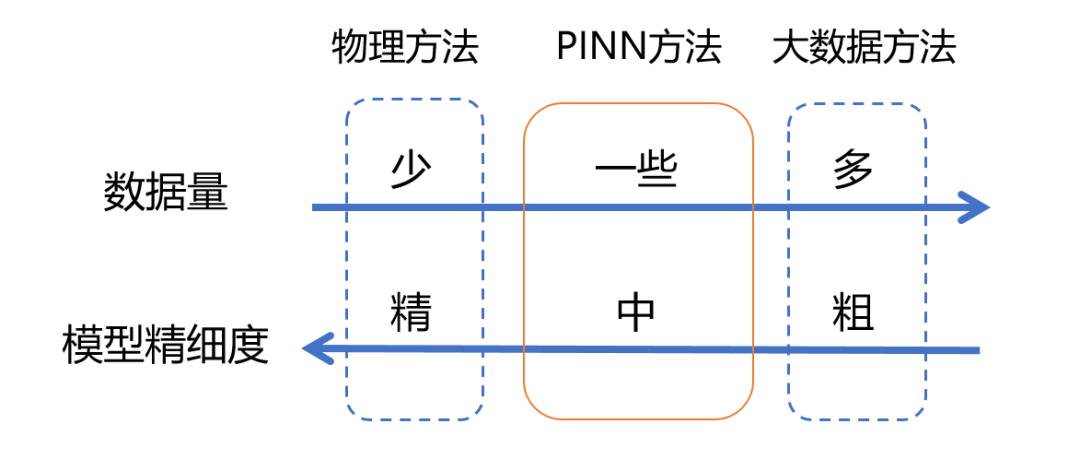

圖8 PINN方法適合處理的問題（改自文獻[12]）

物理方法多適用於具有精細的物理模型，但資料量少的情形；大資料方法多適用於具有很多資料，而無需關心物理模型的情形；而物理導引網路PINN方法則適用於資料量和模型均適中的情形。因此，當收集更多的資料，則可以學習到更好的物理模型，而更好的物理模型又有助於更好地同化收集到的資料，資料和模型在PINN方法中很好的交融在一起。PINN方法可以看作深度學習和物理方法結合的一種優良正規化，相信在不久的將來，一批類似於PINN的新型計算方法，將使深度學習發展的工具鏈生態更好地服務於科學計算領域。

參考文獻

[1] Austin Derrow-Pinion, Jennifer She, David Wong, et al. ETA Predictionwith Graph Neural Networks in Google Maps. 2021

[1] Raissi, M., Perdikaris, P., & Karniadakis, G. E. (2019). Physics-informed neural networks: A deep learning framework for solving forward and inverse problems involving nonlinear partial differential equations. Journal of Computational Physics, 378, 686-707.

[2] Xu, H., Zhang, D., & Wang, N. (2021). Deep-learning based discovery of partial differential equations in integral form from sparse and noisy data. Journal of Computational Physics, 445, 110592.

[3] Zhang, D., Guo, L., & Karniadakis, G. E. (2020). Learning in modal space: Solving time-dependent stochastic PDEs using physics-informed neural networks. SIAM Journal on Scientific Computing, 42(2), A639-A665.

[4] Pang, G., Lu, L., & Karniadakis, G. E. (2019). fPINNs: Fractional physics-informed neural networks. SIAM Journal on Scientific Computing, 41(4), A2603-A2626.

[5] Jagtap, A. D., & Karniadakis, G. E. (2020). Extended physics-informed neural networks (xpinns): A generalized space-time domain decomposition based deep learning framework for nonlinear partial differential equations. Communications in Computational Physics, 28(5), 2002-2041.

[6] Kharazmi, E., Zhang, Z., & Karniadakis, G. E. (2021). hp-VPINNs: Variational physics-informed neural networks with domain decomposition. Computer Methods in Applied Mechanics and Engineering, 374, 113547.

[7] Lu, L., Meng, X., Mao, Z., & Karniadakis, G. E. (2021). DeepXDE: A deep learning library for solving differential equations. SIAM Review, 63(1), 208-228.

[8] Lindell, D. B., Martel, J. N., & Wetzstein, G. (2021). Autoint: Automatic integration for fast neural volume rendering. In Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition (pp. 14556-14565).

[9] Beck, C., Becker, S., Grohs, P., Jaafari, N., & Jentzen, A. (2021). Solving the Kolmogorov PDE by means of deep learning. Journal of Scientific Computing, 88(3), 1-28.

[10] Zhang, D., Lu, L., Guo, L., & Karniadakis, G. E. (2019). Quantifying total uncertainty in physics-informed neural networks for solving forward and inverse stochastic problems. Journal of Computational Physics, 397, 108850.

[11] Ren, P., Rao, C., Liu, Y., Wang, J., & Sun, H. (2021). PhyCRNet: Physics-informed Convolutional-Recurrent Network for Solving Spatiotemporal PDEs. arXiv preprint arXiv:2106.14103.

[12] Karniadakis, G. E., Kevrekidis, I. G., Lu, L., Perdikaris, P., Wang, S., & Yang, L. (2021). Physics-informed machine learning. Nature Reviews Physics, 3(6), 422-440.

[13] Thuerey, N., Holl, P., Mueller, M., Schnell, P., Trost, F., & Um, K. (2021). Physics-based Deep Learning. arXiv preprint arXiv:2109.05237.
