聚類樹和PCA等排序圖的組合繪製
聚類分析和排序分析（降維分析）都是用於探索多元資料結構的常用方法，二者的結果也可以結合在一起透過一張圖呈現，本篇展示一些常見的示例。
示例檔案、R指令碼等的百度盤連結：
https://pan.baidu.com/s/1dQxyRcBuGDoec9ZKm77Y6w
示例資料包含15個樣本（物件），20個變數，下文對它執行聚類和降維，並作圖展示。
排序圖+聚類樹
聚類樹一般用以表示層次聚類的結果，排序圖中也可新增聚類樹展示物件間的層次結構。
在前文簡介主成分分析（PCA）的方法中，展示了一例在PCA排序圖中新增聚類樹的方法。
#vegan 包中的 PCA 方法

library(vegan)
dat <- read.delim('data.txt', row.names = 1, sep = '\t', stringsAsFactors = FALSE, check.names = FALSE)

pca <- rda(dat, scale = TRUE)
pca1 <- round(100*pca$CA$eig[1]/sum(pca$CA$eig), 2)

pca2 <- round(100*pca$CA$eig[2]/sum(pca$CA$eig), 2)
#I 型標尺的 PCA 排序圖

p <- ordiplot(pca, dis = 'site', type = 'n', choices = c(1, 2), scaling = 1,

xlab = paste('PCA1:', pca1, '%'), ylab = paste('PCA2:', pca2, '%'))

points(pca, dis = 'site', choices = c(1, 2), scaling = 1, pch = 21, cex = 1.2,

bg = c(rep('red', 5), rep('orange', 5), rep('green3', 5)), col = NA)
#新增聚類，如 UPGMA 聚類

tree <- hclust(dist(scale(dat), method = 'euclidean'), method = 'average')

plot(tree)
ordicluster(p, tree, col = 'gray')

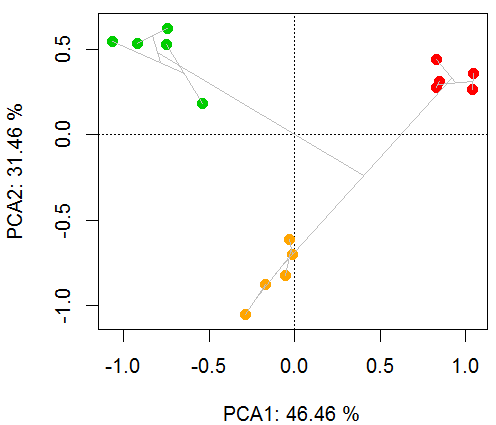

排序圖繪製以二維散點圖，並將聚類樹投影到二維平面中。
如果覺得二維平面難以觀測層次結構，FactoMineR包提供了聚類樹的三維視覺化方案，同樣以PCA為例展示。
#FactoMineR 包的三維聚類樹

#參考連結：http://www.sthda.com/english/articles/31-principal-component-methods-in-r-practical-guide/117-hcpc-hierarchical-clustering-on-principal-components-essentials/

library(FactoMineR)
#PCA

res.pca <- PCA(dat, ncp = 3, scale.unit = TRUE, graph = FALSE)
#新增層次聚類，如 UPGMA 聚類

res.hcpc <- HCPC(res.pca, metric = 'euclidean', method = 'average', graph = FALSE)
#三維效果圖

plot(res.hcpc, choice = '3D.map')

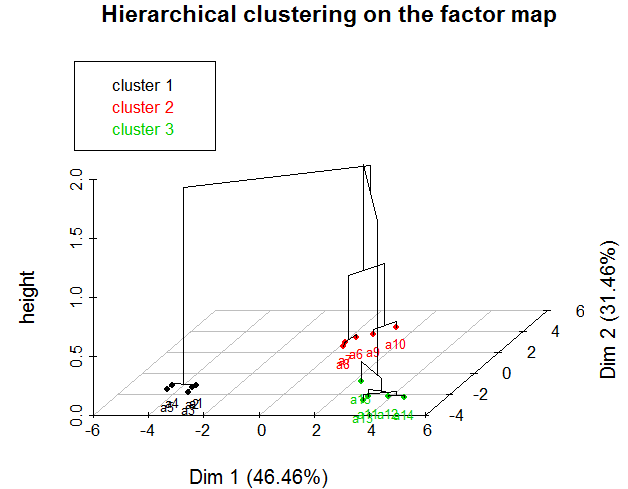

相比上述二維平面，層次結構更加清晰明瞭。
排序圖+分類邊界
非層次聚類方法，如k均值劃分聚類、圍繞中心點劃分聚類、模糊c均值聚類等，一般無法以聚類樹展示其結構。這種情況下，通常在排序圖中新增分組橢圓或多邊形，將同一類的物件“圈起來”，以反映分類資訊。
當然上述的層次聚類結果也可以這樣來表示。
以下是一些示例。
例如前文模糊c均值聚類中，提到可以這樣在排序圖中標記分組。
#以 PCoA 為例降維，並在排序圖中標註模糊 c 均值聚類結果
#計算距離，以歐幾里得距離為例

dis_euc <- dist(scale(dat), method = 'euclidean')
#PCoA，事實上以歐幾里得距離的 PCoA 等同於以原始資料的 PCA

pcoa <- cmdscale(dis_euc, k = (nrow(dat) – 1), eig = TRUE)

eig_prop <- 100*pcoa$eig/sum(pcoa$eig)

pcoa_site <- pcoa$point[ ,1:2]

plot(pcoa_site,

xlab = paste('PCoA axis1:', round(eig_prop[1], 2), '%'),

ylab = paste('PCoA axis2:', round(eig_prop[2], 2), '%'))
#模糊 c 均值聚類，聚為 3 類

library(cluster)
set.seed(123)

cm.fanny <- fanny(dis_euc, k = 3, diss = TRUE, maxit = 100)
#標註各物件最接近的聚類簇

for (i in 1:3) {

gg <- pcoa_site[cm.fanny$clustering == i, ]

hpts <- chull(gg)

hpts <- c(hpts, hpts[1])

lines(gg[hpts, ], col = 1+1)

}
#星圖展示了各物件的成員值

stars(cm.fanny$membership, location = pcoa_site, draw.segments = TRUE,

add = TRUE, scale = FALSE, col.segments = 2:4, len = 0.5)

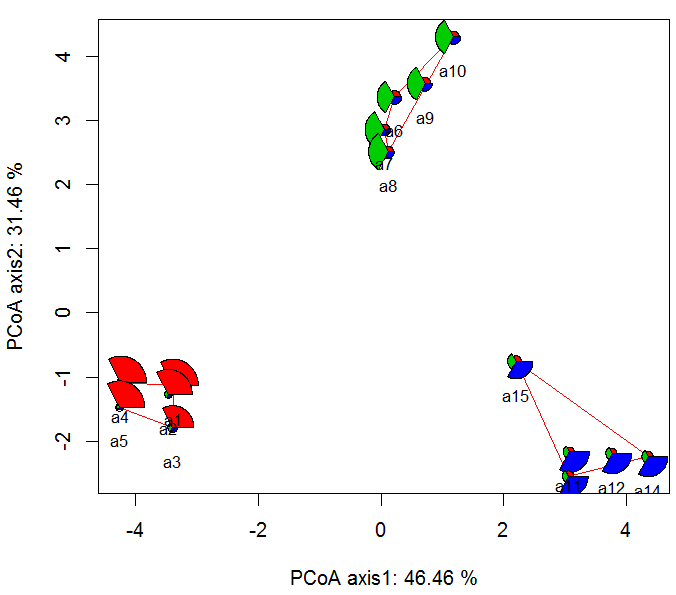

在這種軟聚類方法中，星圖展示了物件屬於各聚類簇的成員值，面積越大代表成員值越高，即該物件在該組中的歸屬程度越大，並將各物件所屬的最佳聚類簇用紅線連線。資料集整體特徵一目瞭然。
對於硬聚類的方法，由於每個物件只有一個確定的分類，因此這種分組邊界的繪製就很簡單，直接透過橢圓或多邊形“圈起來”即可。
前文簡介排序圖繪製中，提到了一些標記物件分組的方法，同樣也可用於標記已識別的分類結果。
#ggplot2 中的一些方法

library(ggplot2)
#以上文 PCA 的排序結果為例展示

#首先提取物件排序座標，以 I 型標尺為例，以前兩軸為例

pca_site <- data.frame(scores(pca, choices = 1:2, scaling = 1, display = 'site'))
#k-means 聚類，聚為 3 類

set.seed(123)

dat_kmeans <- kmeans(scale(dat), centers = 3, nstart = 25)

dat_kmeans$cluster

pca_site$cluster <- as.character(dat_kmeans$cluster)
#ggplot2 繪製二維散點圖

p <- ggplot(data = pca_site, aes(x = PC1, y = PC2)) +

geom_point(aes(color = cluster)) +

scale_color_manual(values = c('red', 'blue', 'green3')) +

theme(panel.grid = element_blank(), panel.background = element_rect(color = 'black', fill = 'transparent'), legend.key = element_rect(fill = 'transparent')) +

labs(x = paste('PCA1:', pca1, '%'), y = paste('PCA2:', pca2, '%'))

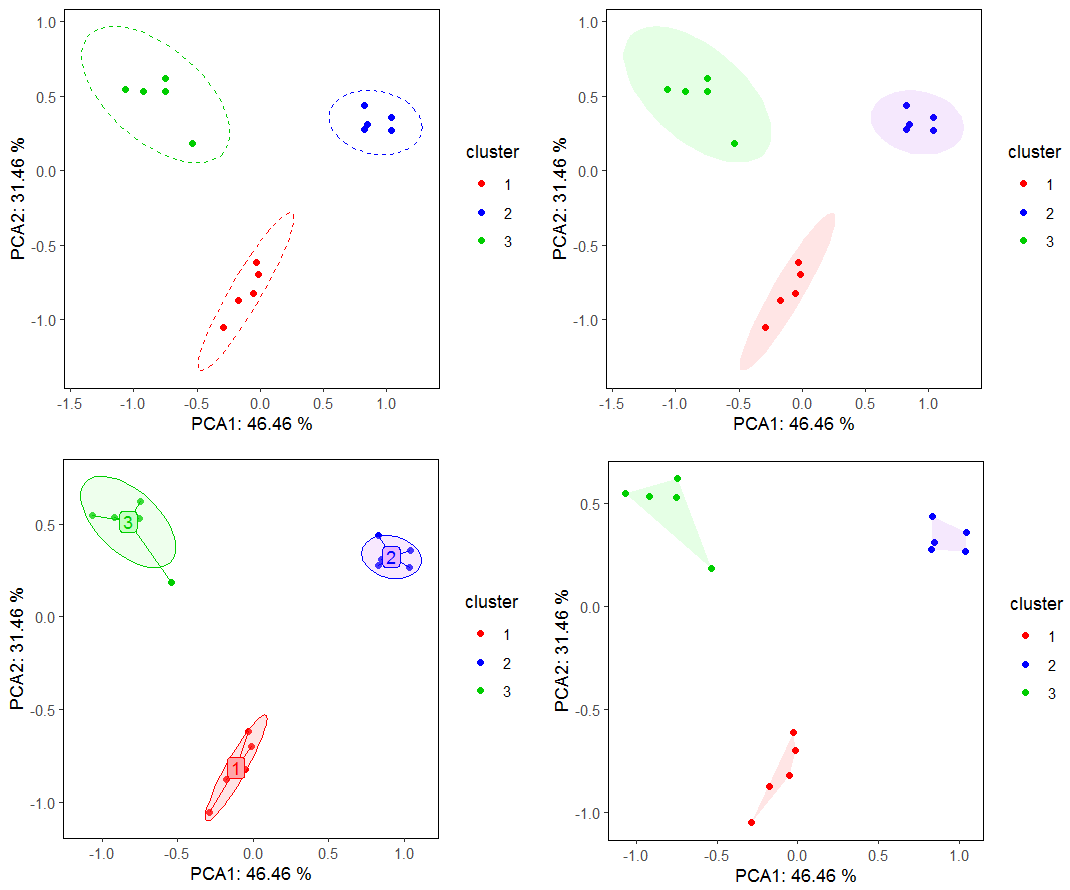

#新增置信橢圓，可用於表示物件分類

p + stat_ellipse(aes(color = cluster), level = 0.95, linetype = 2, show.legend = FALSE)
p + stat_ellipse(aes(fill = cluster), geom = 'polygon', level = 0.95, alpha = 0.1, show.legend = FALSE) +

scale_fill_manual(values = c('red', 'purple', 'green'))
#將同類別對象連線在一起

source('geom_enterotype.r') #可獲取自 https://pan.baidu.com/s/1KUA5owf4y13y1RJbff-l7g

p + geom_enterotype(aes(fill = cluster, color = cluster, label = cluster), show.legend = FALSE) +

scale_fill_manual(values = c('#ffa6a9', '#e8b4fd', '#c7ffc4'))
#多邊形連線同類別對象的樣式

library(plyr)
cluster_border <- ddply(pca_site, 'cluster', function(df) df[chull(df[[1]], df[[2]]), ])
p + geom_polygon(data = cluster_border, aes(fill = cluster), alpha = 0.1, show.legend = FALSE) +

scale_fill_manual(values = c('red', 'purple', 'green'))

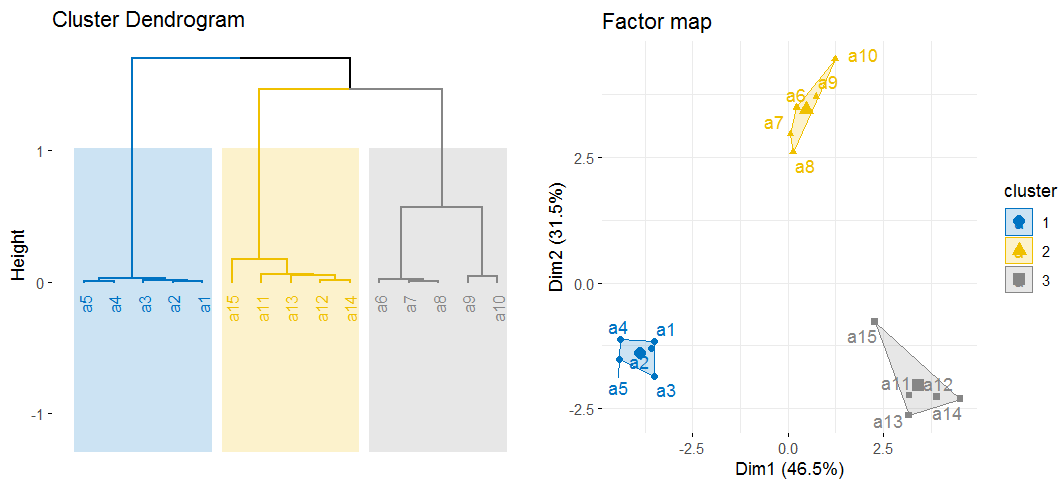

上述提到的FactoMineR包也能用於繪製這類統計圖，以上述新增層次聚類的PCA繼續。
#上述已經展示了使用 FactoMineR 包視覺化 PCA + 聚類樹

#將聚類樹更改為分組邊界也是常見的視覺化方案

library(factoextra)

library(FactoMineR)
fviz_dend(res.hcpc,

cex = 0.7, # Label size

palette = 'jco', # Color palette see ?ggpubr::ggpar

rect = TRUE, rect_fill = TRUE, # Add rectangle around groups

rect_border = 'jco', # Rectangle color

labels_track_height = 0.8) # Augment the room for labels
fviz_cluster(res.hcpc,

repel = TRUE, # Avoid label overlapping

show.clust.cent = TRUE, # Show cluster centers

palette = 'jco', # Color palette see ?ggpubr::ggpar

ggtheme = theme_minimal(),

main = 'Factor map')

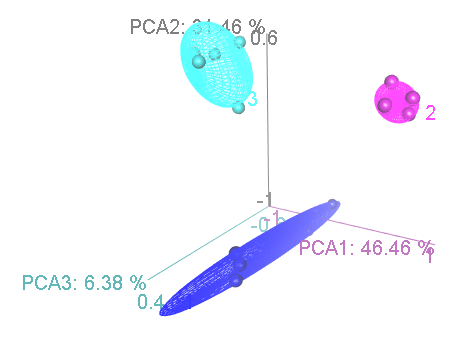

還有三維的樣式，以下展示一例，更多方法可參考三維排序圖。
#以上文 PCA 的排序結果為例展示

#首先提取物件排序座標，以 I 型標尺為例，以前 3 軸為例

pca_site <- data.frame(scores(pca, choices = 1:3, scaling = 1, display = 'site'))
pca1 <- round(100*pca$CA$eig[1]/sum(pca$CA$eig), 2)

pca2 <- round(100*pca$CA$eig[2]/sum(pca$CA$eig), 2)

pca3 <- round(100*pca$CA$eig[3]/sum(pca$CA$eig), 2)
#k-means 聚類，聚為 3 類

set.seed(123)

dat_kmeans <- kmeans(scale(dat), centers = 3, nstart = 25)

dat_kmeans$cluster

pca_site$cluster <- as.character(dat_kmeans$cluster)
#car+rgl 包，互動式三維圖

library(car)

library(rgl)
scatter3d(pca_site$PC1, pca_site$PC2, pca_site$PC3, groups = as.factor(pca_site$cluster), surface = FALSE, ellipsoid = TRUE,

xlab = paste('PCA1:', pca1, '%'), ylab = paste('PCA2:', pca2, '%'), zlab = paste('PCA3:', pca3, '%'))
