隨著 AI 模型規模持續擴大，單 GPU 訓練已不再可行。當前行業的核心挑戰在於如何將數百甚至數千顆 GPU 互連，構建出像單一系統般協同工作的超級計算系統。英偉達的 DGX SuperPOD 是面向資料中心的下一代 AI 架構，旨在為 AI 模型訓練、推理、高效能計算（HPC）及混合工作負載提供所需算力，在提升預測精度的同時縮短部署週期。本文將深入解析英偉達三代 GPU 互連架構：H100、GH200 與 GB200。
基於 H100 構建 256-GPU SuperPod
在 DGX A100 時代，每個計算節點包含 8 顆 GPU，節點內透過 NVLink 和 NVSwitch 實現互連，而節點間通訊（跨伺服器）則依賴 200Gbps 速率的 InfiniBand（IB）HDR 網路（注：也可替換為 RoCE 網路）。

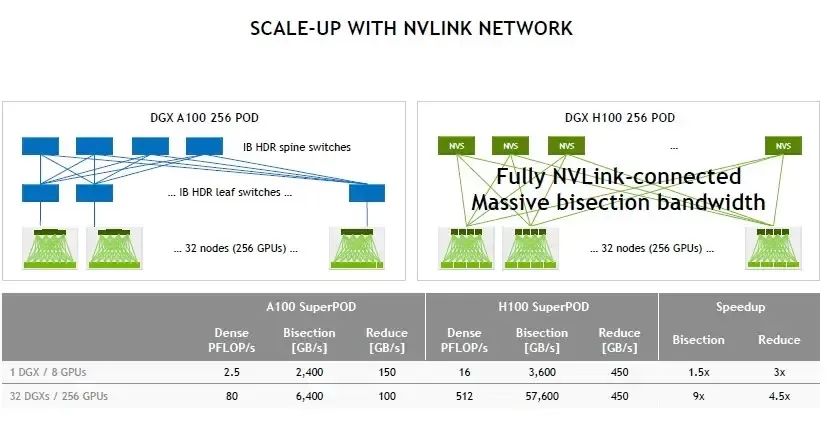

到了 DGX H100 階段，英偉達將 NVLink 技術從節點內通訊拓展至節點間，推出NVLink 網路交換機。在單個節點內部，NVSwitch 負責處理 GPU 間的本地流量；節點間通訊則由 NVLink 網路交換機接管，這種設計使得 SuperPOD 能夠支援最多 256 顆 H100 GPU 的叢集規模。即使跨 256 顆 GPU 執行資料歸約操作，頻寬仍可達 450 GB/s，與單伺服器內的頻寬水平保持一致。
儘管 H100 SuperPOD 實現了跨節點互連的突破，但其網路架構仍存在限制：DGX H100 節點間僅透過 72 條 NVLink 鏈路連線，導致整個 SuperPOD 網路並非完全無阻塞。
如圖所示，在 DGX H100 系統中，4 個 NVSwitch 僅能為節點間通訊提供 72 條 NVLink 連線。這些鏈路的總雙向頻寬為 3.6TB/s，而 8 顆 H100 GPU 的總雙向頻寬可達 7.2TB/s，這意味著在 NVSwitch 層面存在頻寬資源的超額分配，形成潛在的通訊瓶頸。

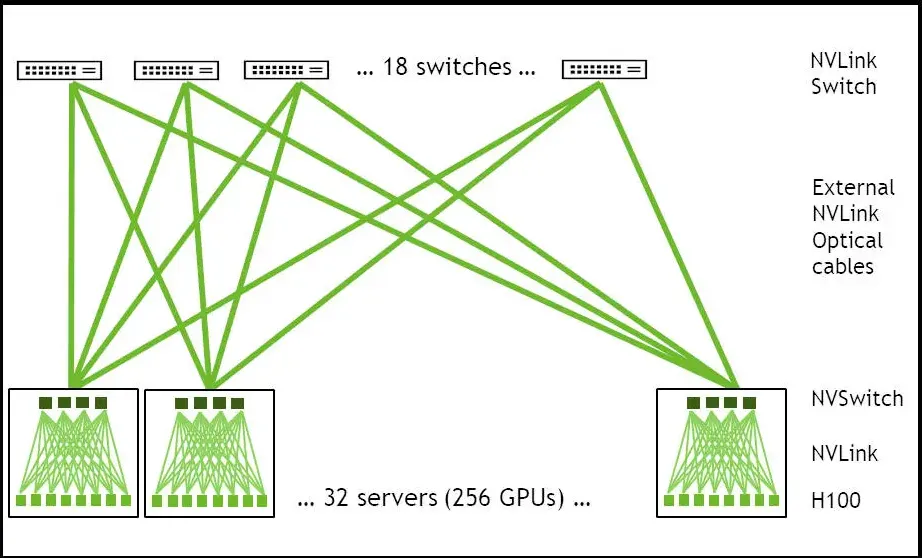

基於 H100 的 256-GPU SuperPod
基於GH200和GH200 NVL32 構建 256-GPU SuperPod

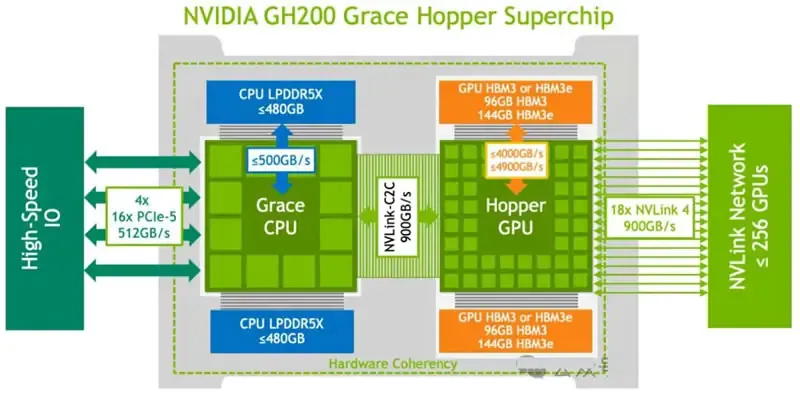

2023 年，英偉達宣佈量產其生成式 AI 引擎 DGX GH200。該系統將 H200 GPU（與 H100 的主要差異在於視訊記憶體容量和頻寬）與 Grace CPU 深度整合，實現1 顆 Grace CPU 與 1 顆 H200 GPU 的一一配對。除 GPU 間的 NVLink 4.0 連線外，GH200 還透過 NVLink 4.0 實現 CPU 與 GPU 的高速互連，單鏈路頻寬達 900GB/s，為算力釋放奠定基礎。
在硬體部署層面，GH200 伺服器節點內採用銅纜連線，節點間則依賴光纖通訊。以 256-GPU 規模的 GH200 叢集為例，每顆 GH200 配備 9 個 800Gbps 光模組，每個模組透過兩條 NVLink 4.0 鏈路實現 100GB/s 的頻寬傳輸能力。
DGX GH200 SuperPod 與前代 H100 SuperPod 的核心差異在於：節點內與節點間通訊均採用 NVLink 網路交換機，構建全鏈路高速互連體系。
DGX GH200 節點採用兩層 Fat-tree 架構，每個節點由 8 個 GH200 GPU 和 3 個 NVLink 網路交換機組成，位於第一層。當擴充套件至 256-GPU 規模時，需新增第二層 36 個 NVLink 網路交換機，以確保完全無阻塞的網路。

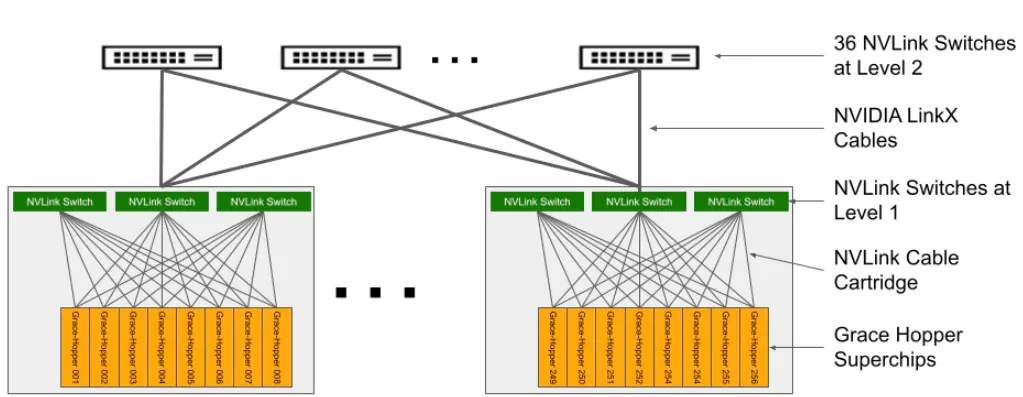

基於 GH200 的 256-GPU SuperPod

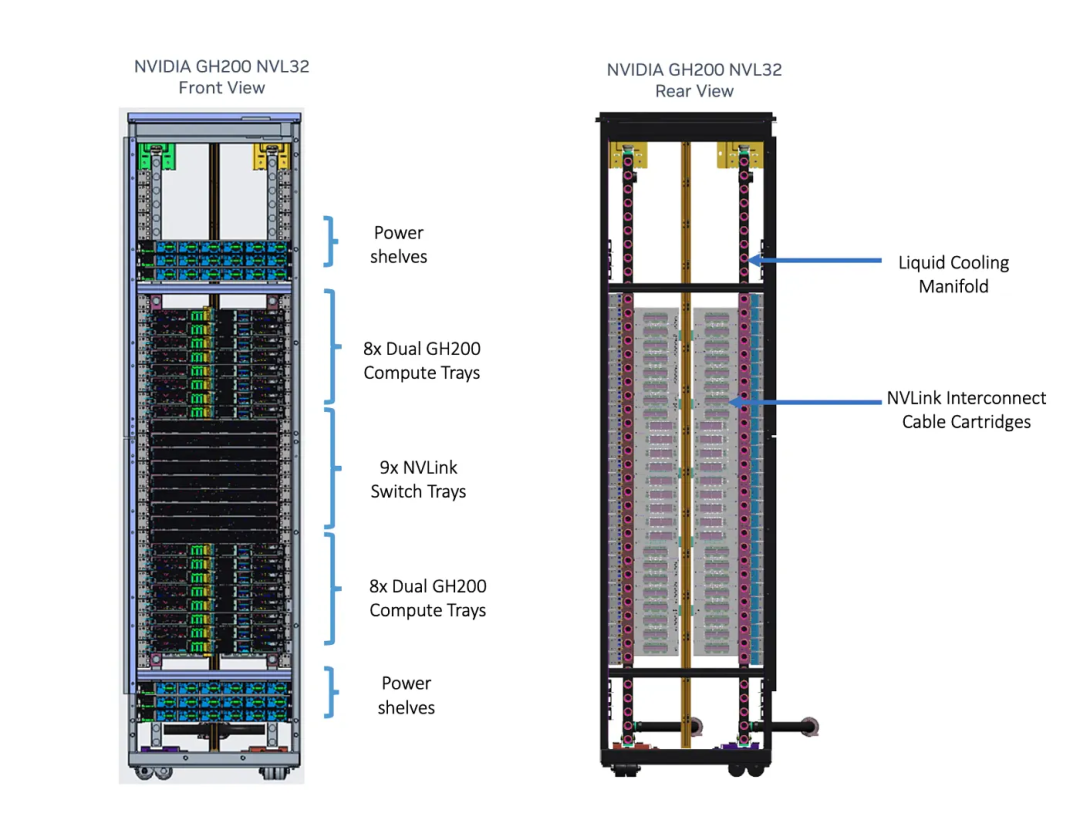

針對機架級叢集最佳化的 GH200 NVL32 方案，單個機架整合 32 顆 GH200 GPU 與 9 個 NVSwitch 托盤（每個托盤包含 2 顆 NVSwitch 晶片）。256 塊 GPU 的 GH200 NVL32 系統需要額外部署36 個第一層 NVLink 網路交換機才能組成 SuperPod。
基於 GB200 NVL72 構建 576-GPU SuperPod
與 GH200 不同，GB200 集成了一個 Grace CPU 和兩個 Blackwell GPU（注：每個 Blackwell GPU 的效能並不完全匹配單個 B200 GPU）。GB200 計算托盤基於英偉達的 MGX 架構設計，每個托盤包含兩個 GB200 模組，相當於兩個 Grace CPU 和四個 GPU。

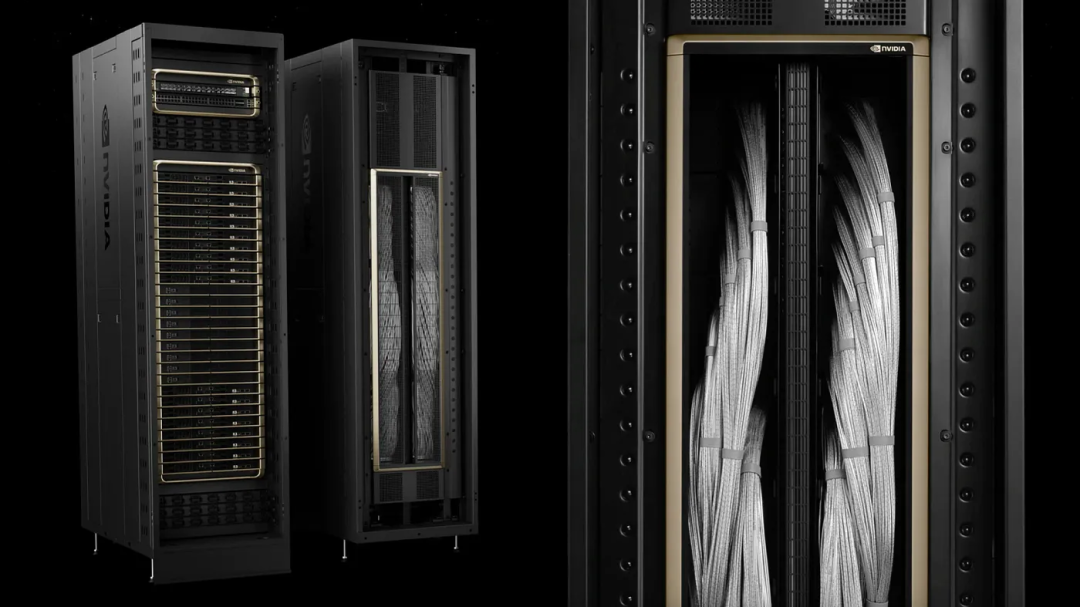

一個 GB200 NVL72 節點包含 18 個 GB200 計算托盤（36 個 Grace CPU 和 72 個 GPU），以及 9 個 NVLink 網路交換機托盤。每個 Blackwell GPU 配備 18 個 NVLink 連線，而每個 NVLink 網路交換機托盤則配備 144 個 NVLink 埠。因此，需要 9 個 NVLink 網路交換機托盤才能為 72 個 GPU 建立完整的連線。

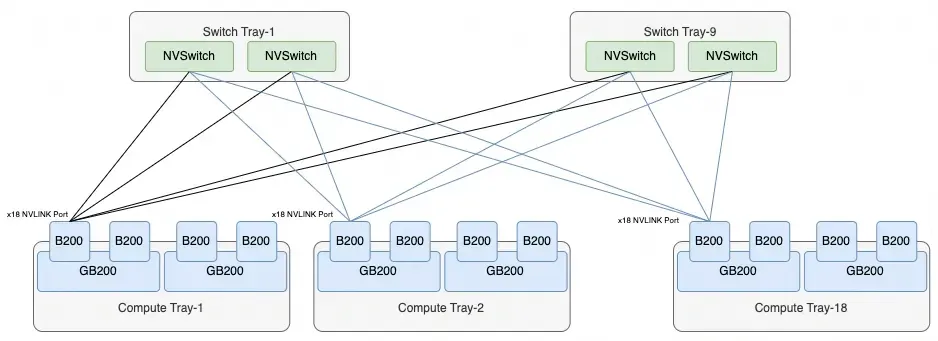

GB200 NVL72的內部拓撲
根據英偉達官方文件，8個GB200 NVL72單元可以組成一個SuperPod，從而實現576個GPU的超級計算節點。
然而，仔細觀察後發現，GB200 NVL72 節點內的 9 個 NVLink 網路交換機托盤已完全用於連線 72 個 GB200 模組，沒有多餘的 NVLink 埠來擴充套件至更大的雙層交換機架構。
根據英偉達的官方圖表，576-GPU SuperPod 很可能透過 Scale-Out RDMA 網路實現節點間通訊，而不是依賴基於 NVLink 的 Scale-Up 架構。要使用 NVLink 互連 576 個 GPU，每組 72 個 GB200 模組需要 18 個額外的 NVSwitch，這將超出單個機架的物理空間。
英偉達還表示，NVL72 提供單機架和雙機架配置。在雙機架版本中，每個計算托盤連線到單個 GB200 子系統。此雙機架版本可能會使用 NVLink 互連來支援完整的 576 GPU SuperPod。

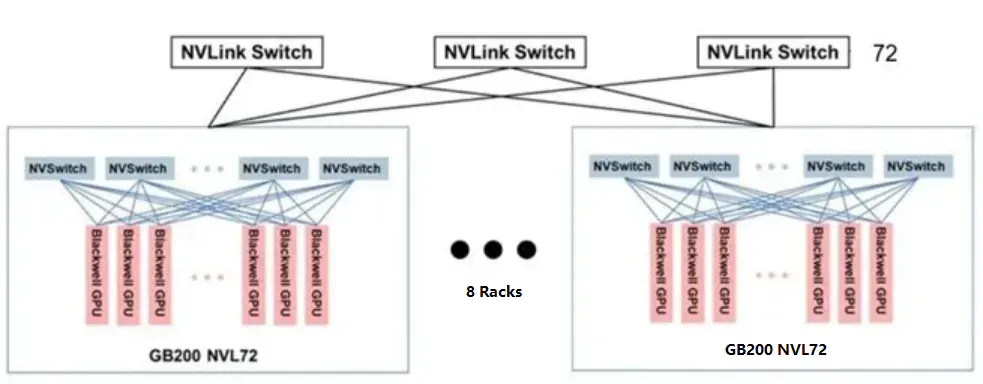

基於 GB200 的 576-GPU SuperPod
GB200 SuperPod 與完全互聯的 256-GPU H200 架構類似，採用雙層 NVLink 網路交換機結構來支援其 576 個 Blackwell GPU。在第一層，一半的交換機埠專用於連線全部 576 個 GPU，總共需要 144 個 NVLink 網路交換機。在第二層，剩餘的交換機埠用於與第一層的交換機互連，因此需要額外 72 個 NVLink 交換機來構成完整的網路。這種雙層設計確保了高效的 GPU 互聯互通和可擴充套件性。
這一架構不僅突破了前代 H100/GH200 在節點間互連的頻寬瓶頸，更透過 “NVLink 內連 + 高速網路外延” 的方案，為 EB 級資料處理與萬億引數模型訓練提供了可落地的基礎設施方案，標誌著 AI 算力叢集從 “規格堆疊” 邁向 “體系化架構創新” 的新階段。
