MLIR編譯技術應對硬體設計挑戰？—初探CIRCT專案

摘要

後摩爾時代，晶片架構向專用化的方向發展，打造一套統一的編譯器變得勢在必行，頂層抽象，底層最佳化，然後對映到各個不同的專用晶片；同理，在晶片設計領域，頂層支援多種硬體表達，底層抽象、最佳化、對映到不同的晶片架構變得十分可能。CIRCT專案正是基於MLIR編譯技術打造的全新的統一的EDA (Electronic Design Automation)框架，類似於軟體中的TensorFlow或者PyTorch，旨在為EDA設計工具提供完整的靈活可配的基礎設施，透過層層抽象的方式在一套框架中支援多種硬體設計模式。同時，CIRCT專案與MLIR相結合，做到硬體設計和軟體編譯的“同源”，實現軟體生態和硬體設計生態的一致化。目前，CIRCT專案仍處於探索階段。

CIRCT背景介紹

CIRCT[1]專案的全稱是Circuit IR Compiler and Tools，基於電路中間表示的編譯器和設計工具，將DSL/IR/Compile等軟體開發的思想應用到開源硬體設計領域（可參考知乎文章Google的『泛晶片』科技藍圖），加速硬體設計的流程，同時也尋求解決EDA工具的零碎化及封閉化的缺陷，培育統一的硬體設計社群。目前，CIRCT專案處於探索階段，主要集中於底層抽象IR的定義和開發。關於MLIR相關技術的介紹可參考往期公眾號文章MLIR多層編譯框架實現全同態加密的討論[3]。

在目前的EDA開源工具方面，有不少出色的工作，比如綜合工具Yosys，Verilog模擬工具VERILATOR, 新的硬體設計工具CHISEL, 基於Python的硬體設計工具Magma等等。但是這些開源硬體設計工具獨自成生態，彼此獨立不相容，導致了設計工具的碎片化。如果將這些設計力量統一起來打造一個統一的開源的硬體設計工具，其前景令人充滿想象。為此，Christ等人推出了基於MLIR的開源的EDA框架CIRCT，其核心思想是將軟體的編譯模式搬移到硬體設計中，頂層重用MLIR的高階抽象IR，底層重新引入新的描述電路IR（Verilog/VHDL也是描述電路的IR），打造具有模組化特點的基礎設施，能夠更好地適配到各種硬體設計中，比如CPU，GPU，CPU+xPU等。

在ASPLOS 2021大會上，Chris Lattner博士做了The Golden Age of Compiler Design in an Eraof HW/SW Co-design[4] 的演講，闡述了異構計算黃金時代的今天，也迎來了編譯器的黃金時代。文中提到了針對新硬體架構下的硬體設計工具，需打破現有的“碎片化”狀態，打造統一的硬體設計框架。

在機器學習硬體領域，向著專用化程度越來越高的方向發展，如圖1所示，這樣將硬體設計推向了兩個維度，一個是固有的處理器，如CPU及GPU等；一個是專用化的處理器，如FPGA及ASIC等。在這兩個維度中，分散著針對不同環節的開發工具，如圖2所示，而CIRCT專案目的在於統一這些零碎的工具，將其融合到一個統一的EDA框架中。從MLIR整個大的生態來看，基於MLIR的軟體框架可以涵蓋軟體開發工具，如圖2中紅線的左半部分；CIRCT可以涵蓋硬體設計工具，如圖2中紅線的右半部分。MLIR將軟體設計和硬體設計彼此關聯起來。

圖1 機器學習硬體分佈圖[6]

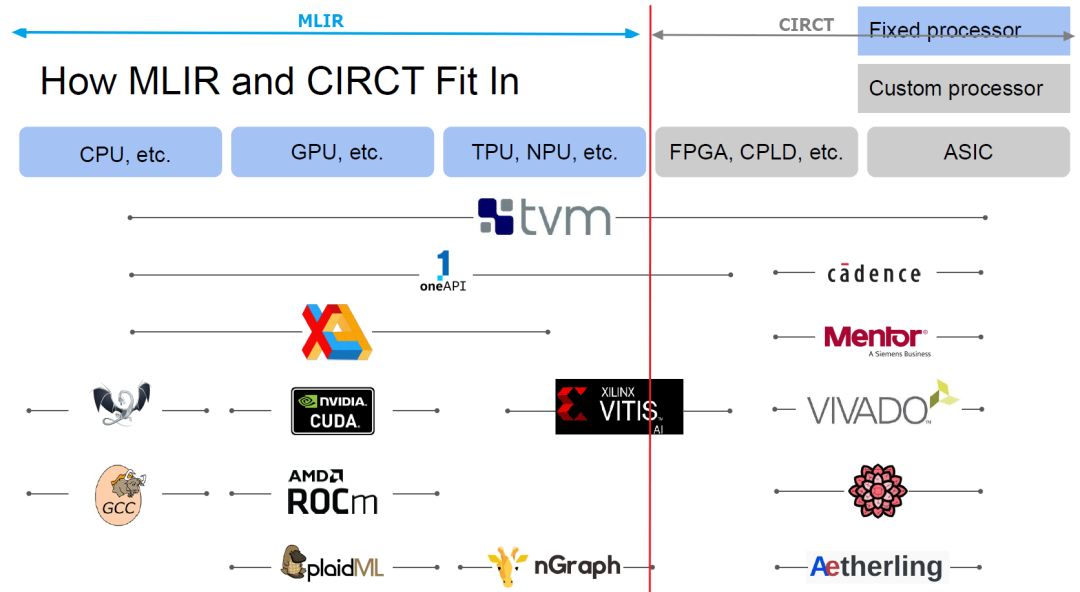

圖2 軟體開發工具及硬體設計工具[6]

CIRCT專案每週舉行一次例會，邀請各個領域的技術達人進行分享，努力從更多的開源專案中汲取力量，這也就是集百家工具之所長。會議記錄及演講詳見CIRCT Weekly Discussion。

CIRCT軟體框架的介紹

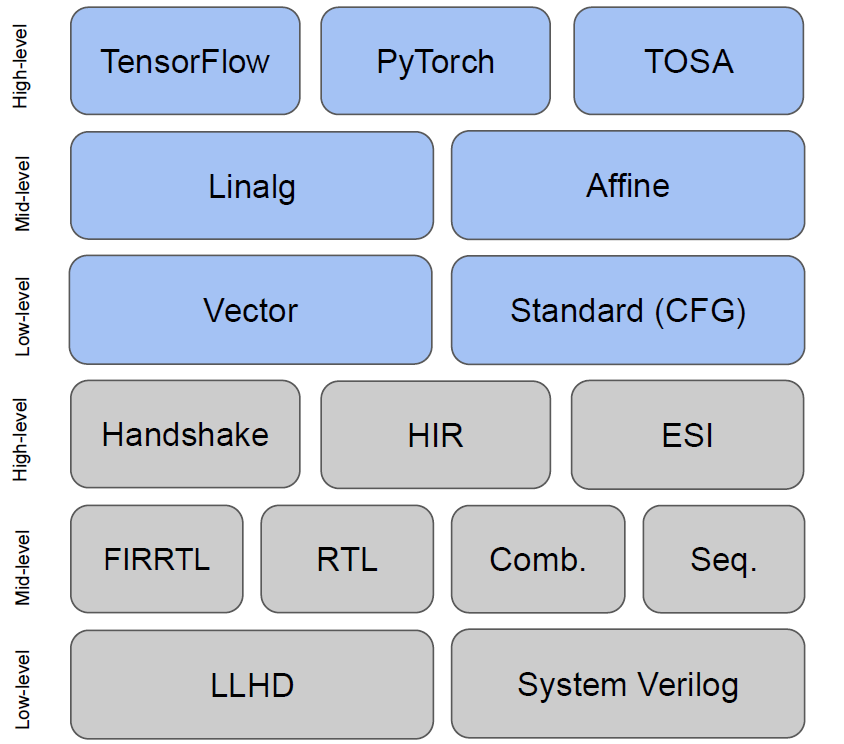

CIRCT軟體棧如圖6所示，這是目前構想的軟體棧，尚未開發完成。軟體棧分為兩部分，藍色部分表示的是MLIR的基礎設施，灰色部分表示的是CIRCT專案獨有的基礎設施，從圖中可以看出整個MLIR的基礎設施具有非常好的複用性，同時整個軟體棧也體現了MLIR層層lowering的特點。本文主要關注於灰色部分，灰色部分也包含目前CIRCT中的所有方言，但這些方言目前處於相對零碎的狀態，沒有統一起來。

圖3 CIRCT專案的軟體棧[6]

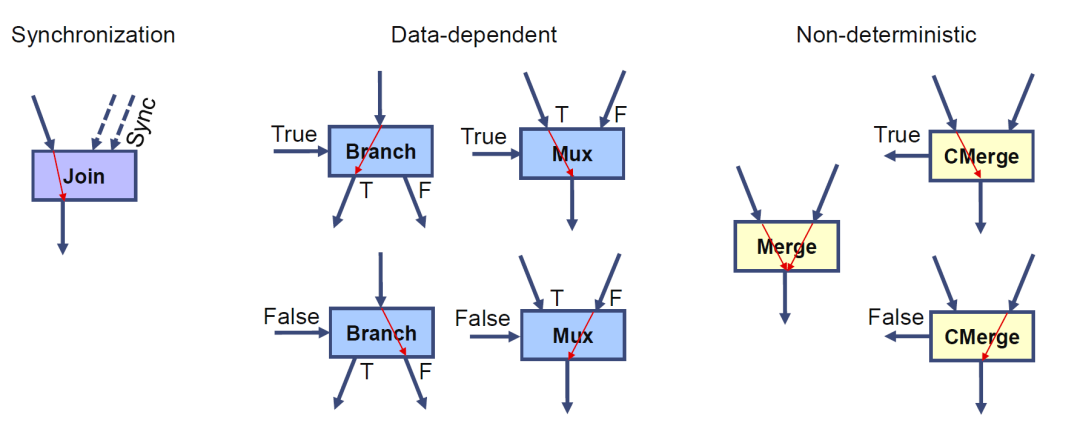

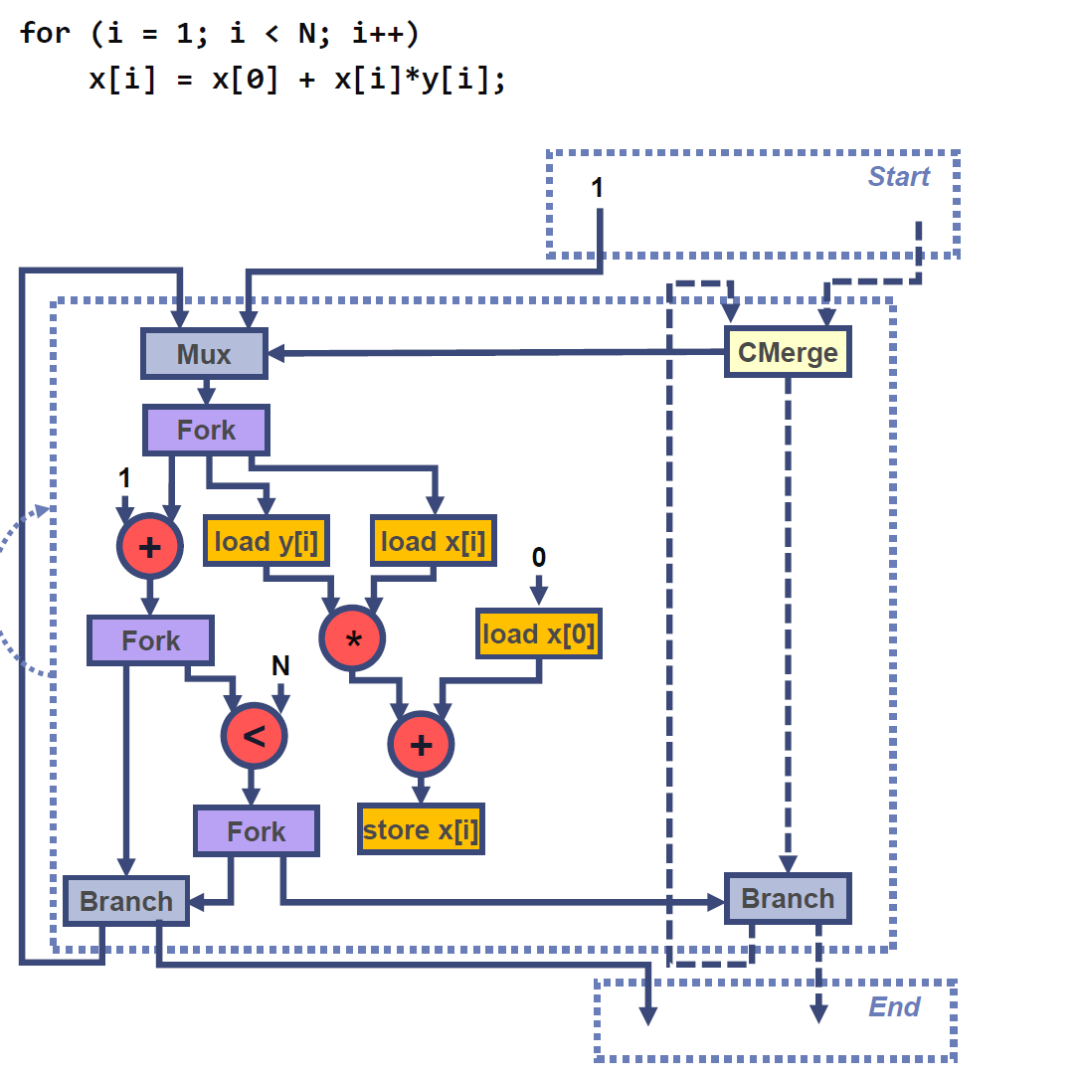

1、Handshake. Handshake方言主要描述獨立的非同步的資料傳輸，資料傳輸的通道基於FIFO實現。Handshake方言中定義了握手模型和控制邏輯，比如fork，join，mux及demux等，如圖4所示，透過這些抽象的Op可以表示出程式中常用到的for迴圈邏輯，如圖5所示。該項工作主要由Xilinx的研究人員開發。

圖4 Handshake方言中的主要Op[7]

圖5 Handshake表示for迴圈結構[7]

2、HIR: An MLIR-based Intermediate Representation for Hardware Accelerator Description。HIR是最新加入到CIRCT專案中，由印度理工的研究人員開發，主要在高層次描述時序電路的行為，比如帶有延遲的計算、流水線、狀態機，同時也有具體排程行為和平行計算的表示等。延遲資訊的表示可以參考圖6中的Op: hir.delay.

圖6 HIR中矩陣乘的表示[8]

3、ESI (Elastic Silicon Interconnect): 主要是表示片上和片外的互聯關係，用於實現點對點雙向的資料流通路，資料流通路中含有資料型別，資料型別支援所有MLIR中定義的型別。這些資料型別可以透過介面提供給軟體的API，high-level的開發者可以直接獲取到資料通路上的資料型別，打破了硬體描述語言中的wire-level protocol和high-level程式設計的統一。ESI專案源自於微軟，目前是CIRCT專案中的一個方言。

4、FIR-RTL選用來自Chisel編譯器的IR，是比Verilog更高一級的表達。

5、RTL/Seq/Comb RTL用於描述module和埠，Seq描述時序電路，comb描述組合電路，目前處於開發階段。

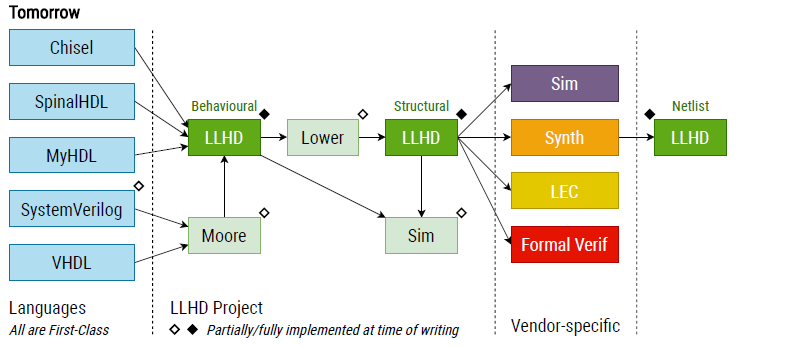

6、LLHD LLHD是受LLVM啟發開發的針對硬體設計RTL程式碼的多層級IR表示。整個LLHD工程分為行為級的表示和結構級的表示。構想的設計中前端支援目前多種硬體語言，比如Chisel，MyHDL，SystemVerilog等，後端可以加入不同硬體廠商的綜合工具，最終輸出網表級別的IR，設計的流程如圖9所示。另外，LLHD對於CIRCT的價值還在於能夠基於LLHD的IR實現模擬。在目前的實現中，LLHD的前端只支援SystemVerilog。

圖7 LLHD設計的flow[9]

CIRCT方言轉換

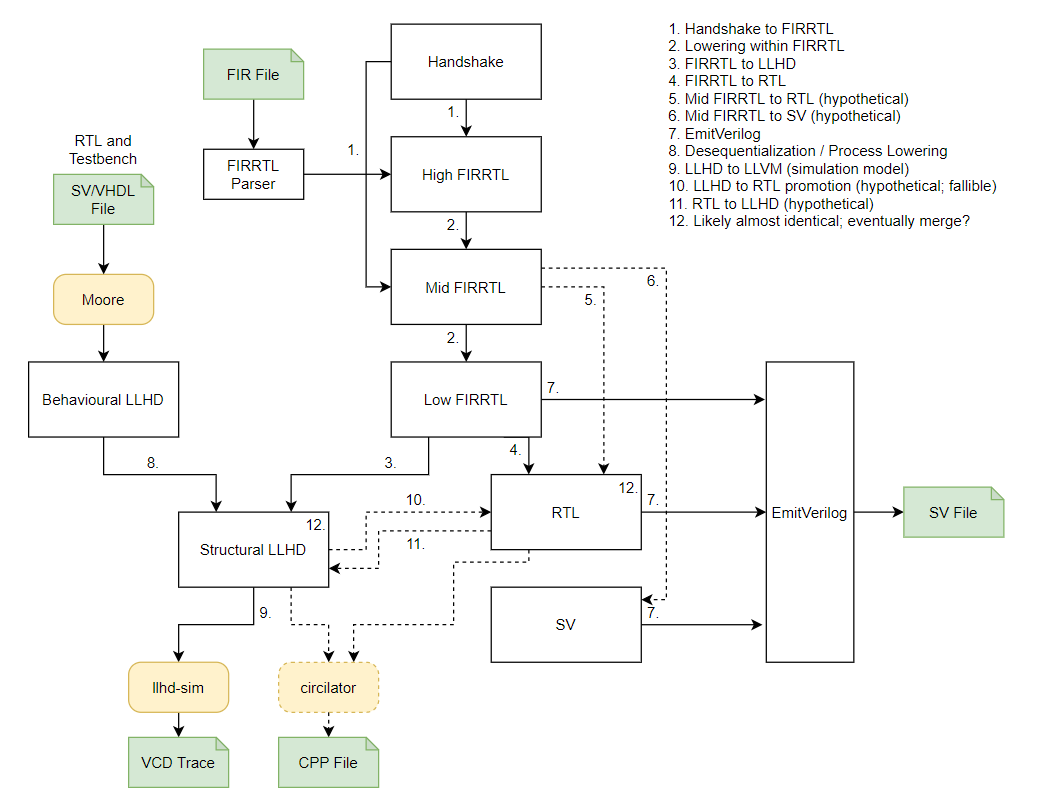

圖8表示了各個方言之間的轉換關係。從圖中可以看出，目前支援兩條到Verilog的轉換路徑：

圖8 各個方言之間的轉換關係[10]

1、輸入為FIR或者Handshake：具體的轉換路徑為FIR -> high FIRRTL -> mid FIRRTL -> low FIRRTL -> Verilog

2、輸入為SystemVerilog：具體的轉換路徑為SystemVerilog -> behavior LLHD -> structure LLHD ->LLHD-sim

CIRCT專案工程中test資料夾提供了檢視各個dialect之間轉換的視窗，下面以conversion和EmitVerilog兩個檔案為例介紹Handshake->FIRRTL->Verilog的轉換路徑。

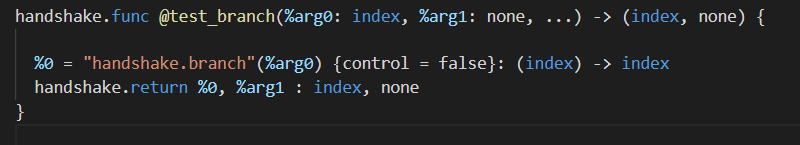

1、Conversion: 測試各個方言之間的轉換。以Handshake轉換為FIRRTL程式碼為例，將Handshake中的branch操作轉換為FIRRTL的實現。圖9中上半部分程式碼為Handshake的表達，%arg0表示為輸入的資料，%arg1表示為輸入的控制邏輯，如果控制邏輯為false，返回%arg0以及對應的控制邏輯；下半部分程式碼為FIRRTL的表達。執行命令為：circt-opt-lower-handshake-to-firrtl-split-input-file test_branch.mlir

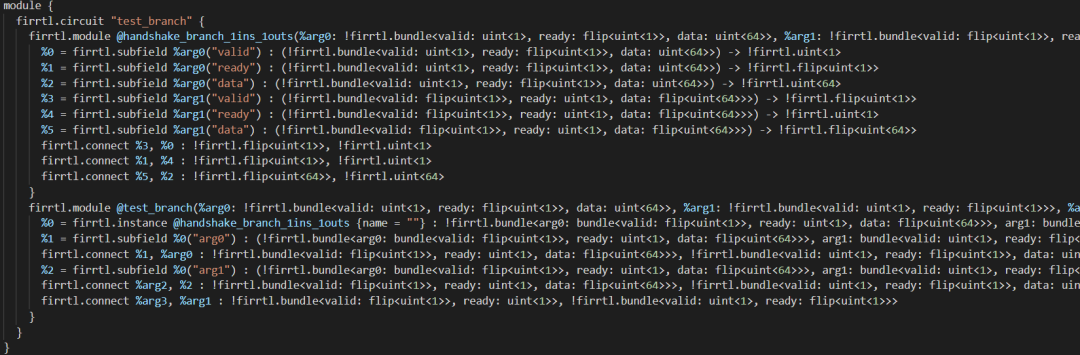

圖9 Handshake到FIRRTL的轉換

2、EmitVerilog：將各個方言轉換為Verilog程式碼輸出。圖10表示由FIRRTL到Verilog程式碼的轉換。執行命令為：circt-translate firrtl-dialect.mlir -emit-verilog

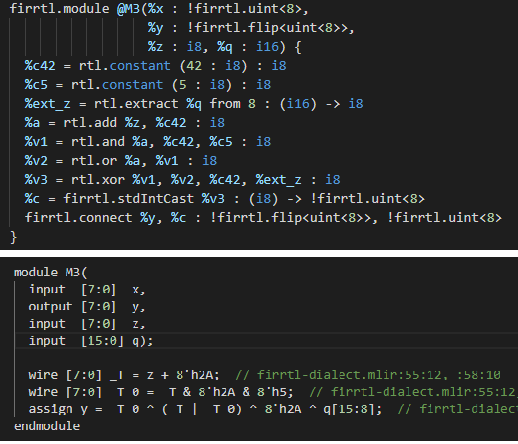

圖10 FIRRTL到RTL程式碼的轉換

總結與思考

CIRCT專案是MLIR生態中一個非常具有啟發性的專案，將編譯技術應用到硬體設計中，顛覆了我們對傳統硬體設計工具的認識，尋求利用編譯技術統一硬體設計工具，打造EDA框架。同時，CIRCT專案也為MLIR的生態拼上了硬體設計的板塊，讓人對MLIR整個生態充滿期待，但不得不說CIRCT專案宏大，充滿挑戰，目前還處於起步階段，聚焦在底層IR的抽象表達，全線打通還有很長的路要走。當下，對於電路IR的抽象存在各種挑戰，新的IR抽象是否能夠完備地描述電路行為，是否能夠解決現有Verilog在硬體描述方便的缺陷，比如學習門檻高，程式碼跟蹤困難等侷限；未來，能否將晶片驗證及晶片設計方法學引入到CIRCT中，能否加快晶片設計和驗證的週期。CIRCT專案征途漫漫，令人期待。

由於水平有限，文中存在不足的地方請各位讀者批評指正，也歡迎大家一起參與我們的討論。
