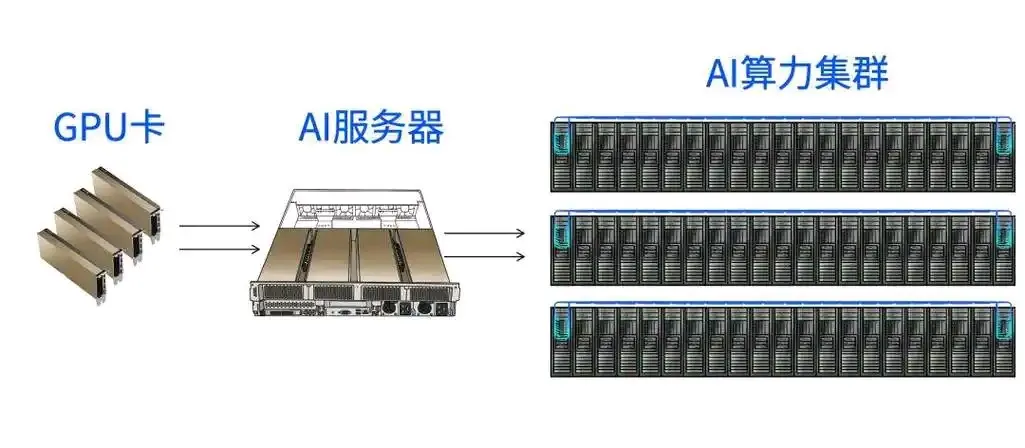

在AI 大模型訓練場景中，GPU 數量與模型訓練時長通常呈正比關係。多卡訓練可極大縮短訓練時間，尤其對於千億級甚至萬億級引數規模的大語言模型，智算叢集需支援萬卡及以上的並行能力。智算叢集內網路架構的優劣對 GPU 伺服器內外的集合通訊存在極大影響。

因此，設計大規模、高可靠、低成本、易運維的優質網路架構，對於滿足大模型訓練的大算力、低時延和高吞吐需求具有重要意義。

（1）Clos 網路架構

胖樹（Fat-Tree）Clos 無阻塞網路架構由於其高效的路由設計、良好的可擴充套件性及方便管理等優勢，成為大模型訓練常用網路架構。

對於中小型規模的 GPU 叢集網路，通常採用 Spine-Leaf 兩層架構，對於較大規模的GPU叢集則使用三層胖樹（Core-Spine-Leaf）進行擴充套件組網，由於網路的層次增加，其轉發跳數與時延也相應增加。

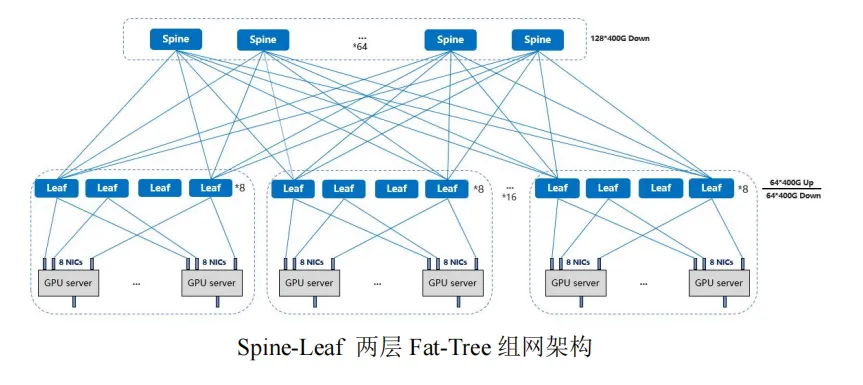

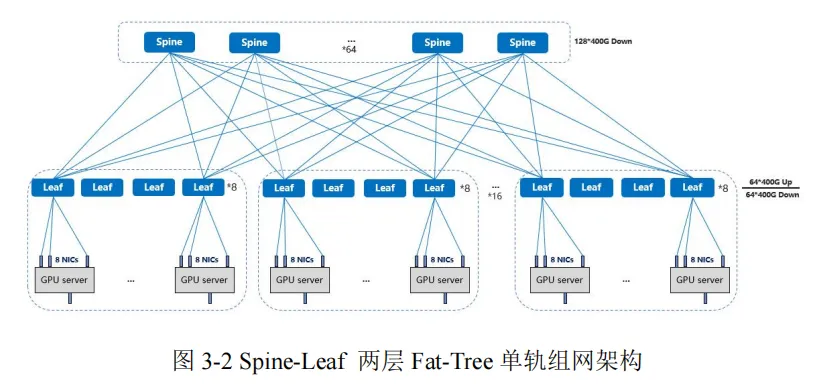

GPU 伺服器接入分為多軌和單軌兩種方式。上圖為多軌接入方式，其 GPU 伺服器上的 8 張網絡卡依次接入 8 臺 Leaf 交換機，該方式叢集通訊效率高，大部分流量經一級 Leaf 傳輸或者先走本地 GPU 伺服器機內代理再經一級 Leaf 傳輸。下圖為單軌接入方式，1 臺 GPU伺服器上的網絡卡全部接入同一臺 Leaf 交換機，該方式叢集通訊效率偏低，但在機房實施佈線中有較大優勢。此外，若 Leaf 交換機發生故障，多軌方式所影響的 GPU 伺服器數量將多於單軌方式。

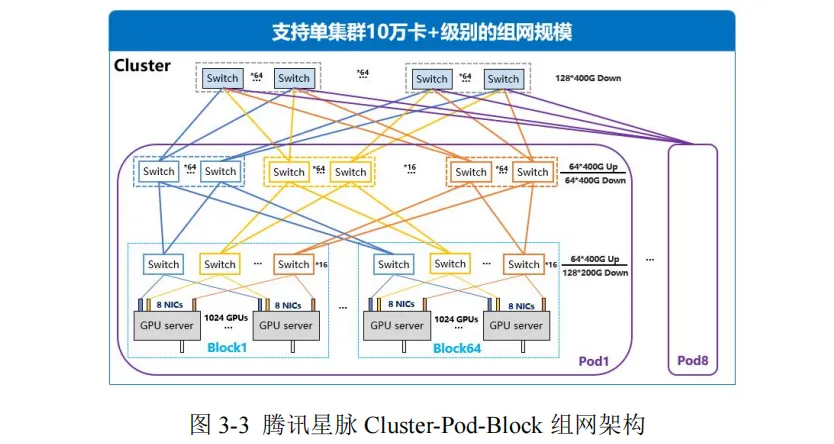

業內典型的大模型組網架構有騰訊星脈與阿里巴巴 HPN 網路。星脈網路採用無阻塞胖樹（Fat-Tree）拓撲，分為 Cluster-Pod-Block三級。以 128 埠 400G 交換機為例，其中Block為最小單元，各 Block 包含 1024 個 GPU，各 Pod 支援最大 64 個 Block，即 65536 個 GPU。多個 Pod 構成一個 Cluster 叢集，支援 524288 個GPU。

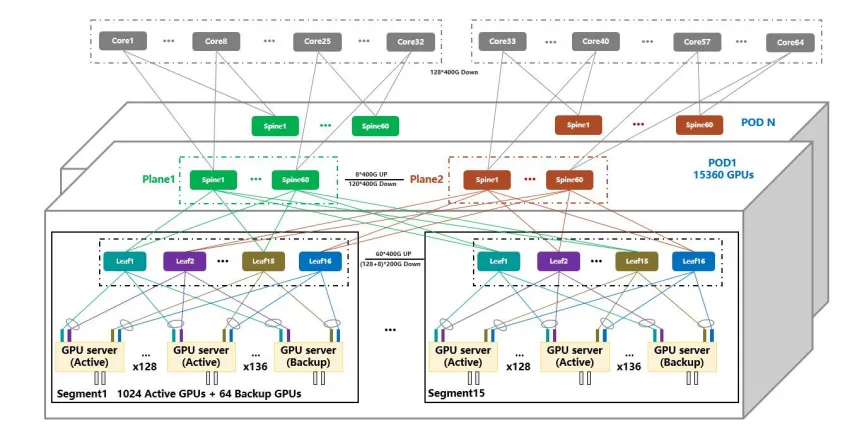

阿里雲大模型訓練網路（HPN，High-Performance Networking）引入一種雙平面兩層架構，每臺 GPU 伺服器配置了 8個 GPU，對應 8 個 NIC，各 NIC 提供 2×200Gbps 頻寬，並上行連線到不同 Leaf 裝置，形成雙平面設計，從而避免單 Leaf 故障對訓練任務的影響。若交換機為 128 埠，每臺 GPU 伺服器分別上行連至 16臺 Leaf，組成一個 Segment（包含 1024 個 GPU）。

每臺 Leaf 預留了額外 8×200G 埠接入 GPU 伺服器，便於 GPU 伺服器發生硬體等故障後可快速替換。Spine 層面連線多個 Segments 組成一個 Pod，每臺Leaf 上行有 60×400G 埠連線 Spine，因此一個 Pod 可容納 15 個Segments，即 15360 個 GPU。對於更大規模的訓練任務，則會涉及到 Core 層面的連線進而組成算力規模更大的 GPU 叢集。阿里根據其訓練任務流量特性，選擇 Spine-Core 之間採用 15:1 的收斂比設計，叢集可支援 245760 個 GPU。

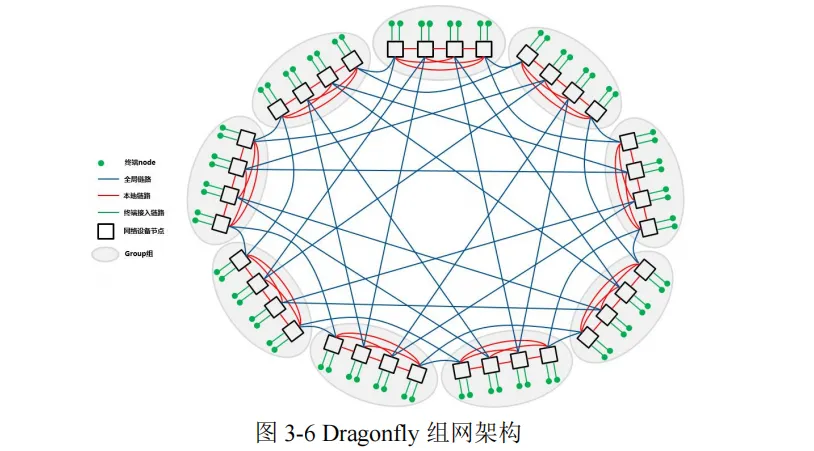

（2）Dragonfly 網路架構

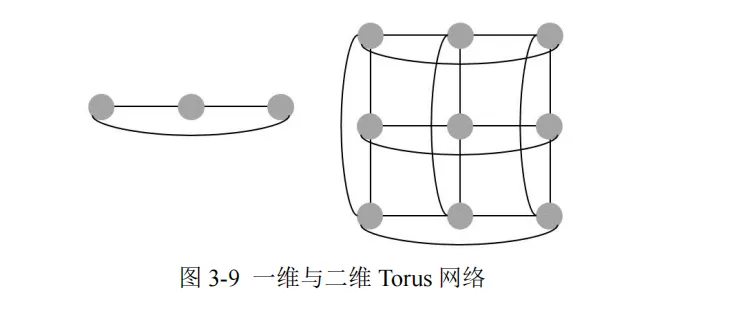

傳統 Clos 樹形架構作為主流的智算網路架構，重點突出其普適性，但在時延與建設成本方面並非最優。在高效能計算網路中，Dragonfly 網路因其較小的網路直徑與較低的部署成本被大量使用。

Dragonfly 可支援超過 27 萬個 GPU 卡，相當於三層 Fat-Tree 架構所容納 GPU 數量的 4 倍以上，而交換機數量及傳輸跳數可降低 20%。儘管 Dragonfly 網路可提供較高的價效比與更低的傳輸時延，但 GPU叢集每次擴充套件都需重新部署鏈路，因此其可維護性相對較差。

（3）Group-wise Dragonfly+網路架構

當規模需求超過十萬卡時，最直接的組網方式是引入無收斂三層Fat-Tree 架構。以單埠為 400G 的 51.2T 盒式交換機為例，三層盒盒盒組網，最大支撐 50 萬+節點組網。然而此架構存在以下兩個主要問題：

1、系統複雜度，三層組網的負載均衡、擁塞控制等網路技術的難度和複雜度將大幅提升；

2、成本和功耗，對比二層 Fat-Tree 組網網路成本和功耗開銷提高。為了應對以上兩個挑戰，在此場景下可以有兩種架構選擇：

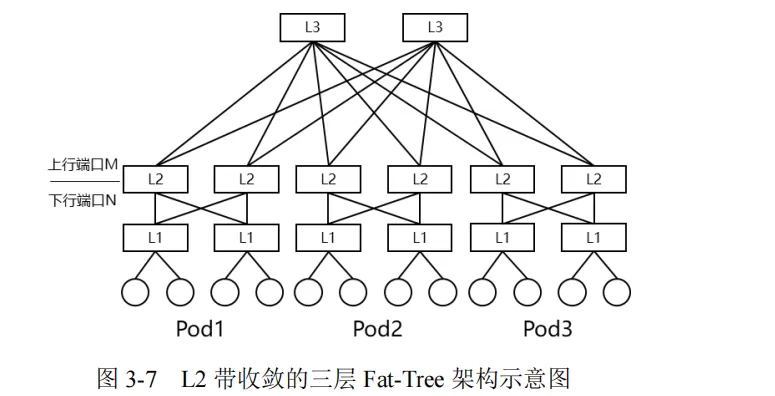

架構一為第二層帶收斂的三層 Fat-Tree 架構，即下圖中 L2 層交換機的下行頻寬：上行頻寬為 N：M（N>M）。在同等規模下此架構可降低 L3 層的裝置數量，節省成本和功耗。

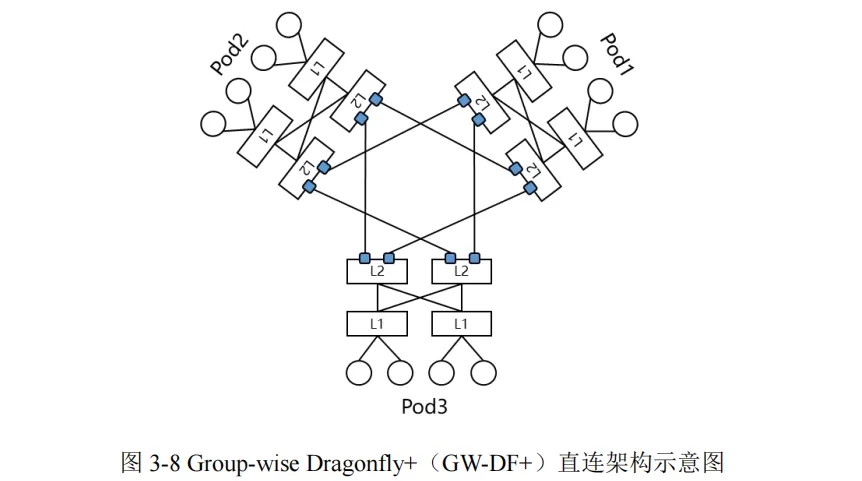

架構二為 Group-wise Dragonfly+（GW-DF+）直連架構。如下圖所示，每個 Pod 內裝置透過二層 Fat-Tree 架構互聯。Pod 間，同位置或同號的 L2 裝置兩兩直連。以單埠為 400G 的 51.2T 盒式交換機為例，此架構最大可支援 20 萬+節點規模。如果 L2 替換為框式交換機，規模可超100 萬。
