一  業務背景

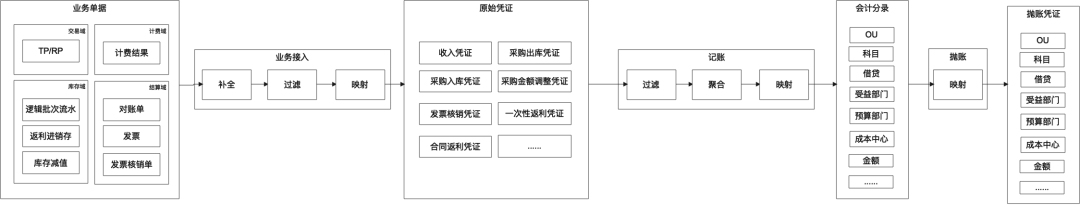

(會計)核算是使用會計語言與方法，對產品業務的結果進行登記與反映，從而為利益相關者提供直觀、準確、有價值的資訊，主要服務物件是財務、審計、外部監管、合規以及管理層，同時核算也是資金管理風險防範的其中一個手段。整體流程可以概括為基於核算規則從業務事件(採購入庫、退供、TOC確認收貨、開票等)關聯單據中提取業務要素(採購/銷售主體、業務時間、客商、金額等)轉換為會計語言表達的資料(會計分錄，會計要素主要包括OU/收益部門/預算部門/往來段/明細段/行業段/成本中心等)，供應鏈核算主要鏈路如下圖所示：
從上圖可以看到供應鏈核算一腳在業務(計費/結算可以理解為財務視角的業務)，一腳在財務，職責上既要滿足核算團隊月結出賬的訴求，又要提供業財對賬的能力，基於此我們將資料處理統一為如下流程：

二  離線 SQL 模式存在的問題

從第1章節圖2可以看到，核算的流程就是ETL的過程，在早期的方案中透過離線+線上的實現方式，其中離線完成原始憑證的加工，業務接入的邏輯透過SQL實現，線上系統完成記賬+拋賬，同時由於線上系統處理能力有限，在原始憑證加工中進行了業務單據的聚合，此種實現方式主要存在以下問題。
  • 1.對賬問題定位困難，核算小二主要透過下載分錄及對應的業務單據彙總資料進行對賬，如果某一分錄和業務資料有出入，只能逐一業務要素分析，由於缺乏透過分錄精確追溯到關聯業務單據的下鑽能力，問題定位耗時較長，造成這一問題的主要原因在於透過離線SQL實現的原始加工邏輯無法精確的建立業務單據和原始憑證的關聯關係。
  • 2.日常運維困難，隨著業務的不斷發展，業務接入離線任務在不斷的膨脹，最終成為一個橫跨4個專案空間，150+離線任務、100+離線表的工程，任一節點的錯誤都會造成月結資料出錯。
  • 3.行業實施效率較低，每次新接入行業都需要開發小二新建一套離線表+離線任務，相應的也造成運維問題的持續惡化。

三  為什麼選擇Spark

1  核心訴求

在核算主版本的建設中，我們希望能夠透過打造穩定可複用的產品能力最大程度的解決上述問題，核心訴求如下
  • 1.核算規則(業務接入/記賬/拋賬)可配、可視，不存在黑盒的加工邏輯，加工流程對核算小二全透明（提升實施+對賬效率）
  • 2.建立整個核算鏈路單據維度的關聯關係（業務單據<->原始憑證<->記賬憑證<->拋賬憑證），具備雙向的單據追溯能力（提升對賬效率）
基於以上訴求，我們抽象了標準的規則模型，滿足使用者多場景下各個鏈路(業務接入、記賬、拋賬)的加工邏輯配置(規則相關設計方案不再此文展開)，與之配套的會計引擎完成基於核算規則的資料處理，另外在主版本的設計中，原始憑證需要1V1還原業務單據，每月原始憑證資料量達到了10億級別，為了滿足月結時效性的要求，我們需要採用高效能、支援大資料量、且程式設計友好(便於建立單據關係)的計算引擎。

2  Spark VS MapReduce

基於上述訴求，我們重點調研了Spark和MapReduce兩款計算引擎，差異如下所示：
引擎
MapReduce
Spark
程式設計友好
一般，支援Map/Reduce兩種運算元
較好，支援的運算元豐富(map/filter/reduce/aggregate等)
效能
一般，
中間態資料需要落盤，計算邏輯相對複雜時，MapReduce會涉及到多MapReduce任務執行(多次shuffle)，每次shuffle也會涉及到大量的磁碟IO
較好，
基於記憶體計算，基於DAG可以構建RDD的血緣關係，在排程過程中可以避免大量無效的磁碟IO，另外rdd共享機制可以降低網路IO的開銷
集團生態
較好，odps提供MapReduce計算框架支援，可以透過LogView檢視日誌
較好，odps提供Spark計算引擎支援，可以透過LogView檢視日誌，目前提供了stand-alone、叢集及client三種模式的支援
比較形象的對比(並不是說spark不會落盤，在基於DAG圖拆分stage時，也會涉及到shuffle，但整體的磁碟IO消耗比MapReduce要低)

3  程式設計模式優勢: RDD + DataFrame 的程式設計模式

如上面和MapReduce的比較中看到 Spark 在程式設計友好性上比MapReduce好一些，比較適合後端開發人員。
import org.apache.spark.sql.Rowimport org.apache.spark.sql.types._// Create an RDDval peopleRDD = spark.sparkContext.textFile("examples/src/main/resources/people.txt")// The schemais encoded in a stringval schemaString = "name age"// Generate the schema based on the stringofschemaval fields = schemaString.split(" ") .map(fieldName => StructField(fieldName, StringType, nullable = true))val schema = StructType(fields)// Convertrecordsof the RDD (people) toRowsval rowRDD = peopleRDD .map(_.split(",")) .map(attributes => Row(attributes(0), attributes(1).trim))// Apply the schemato the RDDval peopleDF = spark.createDataFrame(rowRDD, schema)// Creates a temporaryviewusing the DataFramepeopleDF.createOrReplaceTempView("people")// SQL can be run over a temporaryview created using DataFramesval results = spark.sql("SELECT name FROM people")
上面是一個官方的例子,在schema控制，可程式設計性和 sql 操作等能較好的結合，邏輯比較類同後端開發。
基於上述spark特點及優勢，我們最終選擇spark實現會計引擎邏輯。

四  spark基礎介紹

1  基礎概念

  • Rdd（Resilient distributed dataset）:不可變的彈性分散式資料集（不可變性似於docker中的只讀映象層），只能透過其他的transformation運算元建立新的RDD。
  • Operations：運算元，spark包括兩類運算元，transformation（轉換運算元，透過對前置rdd的處理生成新的rdd）/action（觸發spark job的拆分及執行，負責將rdd輸出）。
  • Task：執行器執行的任務單元，一般基於當前rdd的分割槽數量拆分。
  • Job：包含多個task的集合，基於Action運算元拆分。
  • Stage：基於當前rdd處理邏輯的寬窄依賴拆分，spark中非常重要的概念，stage的切換會涉及到IO。
  • Narrow/Wide dependencies：參考下圖，區分的重要依據在於父節點是否會被多個子節點使用。

2  Spark on MaxCompute(ODPS)

我們在實踐中，主要基於spark on odps提供的client模式實現，client模式的詳細介紹可以參考相關文件
  • Spark 有很多的後端的 Runtime，例如其商業化公司的Databricks Runtime, 彈內我們使用的是 AliSpark,是集團的適配 MaxComputer，同時在離線互動是使用了 Cupid-SDK 的 Client模式，這個模式不是獨立叢集的模式，類Serveless 模式，整體的成本上比獨立叢集要低，當然資源保障上沒有獨立叢集好。
Client模式原理參考相關文件，比排程模式有更好的應用互動性。
  • 集團client模式將spark session作為服務提供，可以方便地與線上系統互動，包括任務的提交、關閉、例項的關閉等；
  • 在使用集團提供的spark能力時，比較麻煩的在於如何方便的檢視日誌，從我們的實踐看主要有以下2個路徑；
  • 申請odps對應專案空間的logview許可權，可以直接在https://logview.alibaba-inc.com/中基於sparkInstanceId定位到具體的日誌；
  • 藉助odps client+提交spark任務時返回的例項ID獲取log地址，程式碼參考如下:
//instanceIdd對應odps client中的lookupNameAccount account = new AliyunAccount(sparkSessionConfig.getAccessId(), sparkSessionConfig.getAccessKey()); Odps odps = new Odps(account); odps.setEndpoint(sparkSessionConfig.getEndPoint()); odps.setDefaultProject(sparkSessionConfig.getNamespace());//日誌地址目前設定有效期為7*24小時try {return odps.logview().generateLogView(odps.instances().get(sparkInstanceId), 7 * 24L); } catch (OdpsException e) { LOGGER.error("生成logView地址失敗,config:{},instanceId:{},e:{}", sparkSessionConfig, sparkInstanceId, e); }

五  技術方案

1  整體方案

spark作為大資料處理引擎，在例項數量較少的情況下采用odps任務目前的運維方式來管理的話成本並不高，但是在供應鏈核算的場景下，需要支援每天將近600+(行業*核算場景)數量的例項執行，且需滿足核算完整性、準確性、及時性的要求，另外由於目前我們的spark任務(cupid)與odps任務共享專案空間資源，意味著我們需要在有限的資源下支援核算的業務，基於以上背景及訴求，供應鏈核算整體的應用架構設計如下：
其中ascp-finance-accounting負責任務排程，元件互動如下:
  • spark任務管理：負責spark任務相關生命週期的管理，承接核算任務和spark session之間的互動；
  • spark session管理：負責spark例項的建立、銷燬、job提交等，另外針對不同型別的session，支援自定義所需資源，包括例項worker數量、分割槽大小等，主要與spark on odps互動；
  • 核算任務管理：負責業務接入、記賬、拋賬等核算任務的生命週期管理；
  • spark job版本管理：spark任務所需jar包會不斷的迭代，針對不同的核算場景可以定製所需的job版本；
ascp-finance-accounting-spark負責spark job的開發維護，spark on odps client模式下需要基於服務上傳jar包，若jar包較大，效能較差，所以基於client模式下提供的resource管理能力，我們將專案module拆分如下：
包名
作用
accounting-spark-client
對外提供spark任務的啟動、查詢及終止服務
accounting-spark-common
公共包，包括常量、工具類等
accounting-spark-job
spark任務包，封裝了任務接入和記賬兩個任務的實現
accounting-spark-dependency
spark任務包依賴的二方包，client模式下若job包過大，會造成上傳失敗的問題，所以部分job依賴的二方包可以放在dependency中，單獨打包，手工在datawork中上傳，透過resources傳遞引數

2  資料處理流程

核算接入、記賬、拋賬等主流程的spark處理邏輯如下所示：

六  運維及調優

基於spark的特性，完成資料處理邏輯的編寫對我們來說並不困難，問題主要集中在如何用盡可能低的成本滿足業務需求，特別是在目前控制成本的背景下，在供應鏈核算的落地過程中，我們主要採用了以下最佳化方式。

1  資料量評估

spark任務的執行效率很大程度上受到分割槽數量的影響，spark提供瞭如下手段來進行分割槽數量的調整(部分為spark on odps能力)，供應鏈核算在實現過程中主要用到了odps離線表和lindorm兩種資料來源。
  • spark.hadoop.odps.input.split.size：用於設定spark讀取odps離線表的分割槽大小，預設為256M，在實踐過程中需要結合當前分割槽的大小進行調整，比如當前分割槽大小為1GB，那麼預設情況下會拆分為4個分割槽 ；
  • spark讀寫lindorm(類hbase)的分割槽數主要受到region數量的影響，在供應鏈核算系統的實踐中，由於初始region數量較少，導致分割槽數量很少，spark執行效率很差，，針對此問題我們實踐了兩種處理策略 ；
  • 1.進行重分割槽(repartition運算元):針對資料傾斜進行重新分割槽，但是會拆分stage，觸發shuffle，增加額外的IO成本。
  • 2.lindorm進行預分割槽，比如預分割槽為128個region，但此種實現方案需要結合rowkey的設計一起使用，會影響到scan的效率。

2  程式碼邏輯相關job/stage/task評估

除了六中所述資料量以外，資料處理邏輯的實現方法也會影響到任務的執行效率，spark比mapreduce執行效率高的一個原因就在於spark會先基於處理流程構建DAG，這樣可以有效評估每個stage是否需要落盤(IO成本)，在邏輯實現過程中我們在保證資料處理無誤的情況下需要儘可能得降低IO（減少shuffle），比如可以執行以下策略
  • 慎用效率角度的運算元,比如groupBy
  • 儘量減少stage數量

3  計算儲存資源評估

計算儲存資源同樣是spark執行效率最佳化的關鍵，spark也提供了多種手段來調整資源的使用情況：
  • spark.executor.instances executor：設定當前例項的worker數量 ；
  • spark.executor.cores：核數，每個Executor中的可同時執行的task數目 ；
  • spark.executor.memory：executor記憶體  ；

4  其他引數

odps.cupid.clientmode.heartbeat.timeout 此配置用來調節cupid(spark on odps) client模式下的心跳超時時間，預設為30分鐘，若任務執行較長，需要進行調整。
hbase.client.write.buffer：用來調節lindorm的flush磁碟的buffer大小，lindorm mput數量限制為100(經諮詢為全侷限制，無法調整)，所以在spark寫lindorm時我們主要採用此配置項調節批次寫入的數量，這點比較坑。
spark.hadoop.odps.cupid.job.priority：用於調節任務資源獲取的優先順序。

5  Spark UI

spark 本身的 UI 中有整體的job/stage/task的視覺化分析資料，比較方便的查詢到對應的執行過程，如下圖：
透過SparkUI 可以看到任務的驅動步驟和對應的執行的日誌。透過分析可以針對性的最佳化提升。

6  互動式開發測試

ODPS 有一個非常好的所見所得的 dataworks 平臺，大大提升了開發的效率，spark 當前在dataworks沒有直接的互動的IDE，需要透過 zeppelin 來實現。zeppelin在資料技術棧中的定位如下：
Web-based notebook that enables data-driven,
interactive data analytics and collaborative documents with SQL, Scala, Python, R and more.
可以在互動中實現結果的快速反饋。
支援 scala 的 UDF 驗證等，提升了測試驗證效率。

7  效果

經過以上最佳化，在2500萬資料量60worker數的場景，接入+記賬+拋賬流程由之前的2小時提效至10分鐘，同時在程式設計模式上更加匹配服務端技術的研發模式，提升了研發效率。

七  總結

核算業務的特徵比較偏向資料和規則的處理，大資料引擎的引入有助於整體業務的交付效率提升和成本降低。目前我們對Spark的認知主要在完成資料處理邏輯開發及日常的調優上，隨著執行例項的增多以及業務的不斷發展，當前的技術方案也會不斷的迭代演進。

參考文件

透過spark訪問lindorm：https://help.aliyun.com/document_detail/174657.html
